Давикон ИВЭП-1225Р - источник вторичного электропитания 12В. Съёмный сетевой шнур, клеммы в закрытом корпусе, крепление на стену - для профессионального монтажа.
Источник вторичного электропитания «ИВЭП-1225Р» АРГП.435520.003ТУ предназначен для обеспечения электропитания потребителей напряжением 12В постоянного тока и максимальном токе потребления в круглосуточном режиме работы до 2,5А.

Электропитание ИВЭП осуществляется от сети переменного тока 50 Гц напряжением от 160 до 242В.

ИВЭП размещён в пластиковом корпусе со степенью защиты IP54 по ГОСТ 14254-96 и предназначен для использования на открытом воздухе. ИВЭП рассчитан на круглосуточный режим работы.

Отличительные особенности ИВЭП:

Номинальное напряжение, В: 11,5-14,5

Номинальный ток, А: 2,5

Максимальный ток, А: 3

Потребляемая мощность, Вт: 30

электронная защита от короткого замыкания и перегрузки по току,

защита от пробоя вход-выход 4000В,

автоматическое восстановление выходного напряжения после снятия

короткого замыкания или перегрузки,

защита от перегрузки по входу,

защита потребителей от перенапряжения на входе,

неограниченное время нахождения в состоянии короткого замыкания

Конструкция прибора и принцип работы

Конструкция ИВЭП предусматривает его использование в настенном положении. Для ввода проводов в корпус устройства могут использоваться кабельные вводы (в комплекте).

Для доступа к контактным клеммам необходимо снять верхнюю крышку.

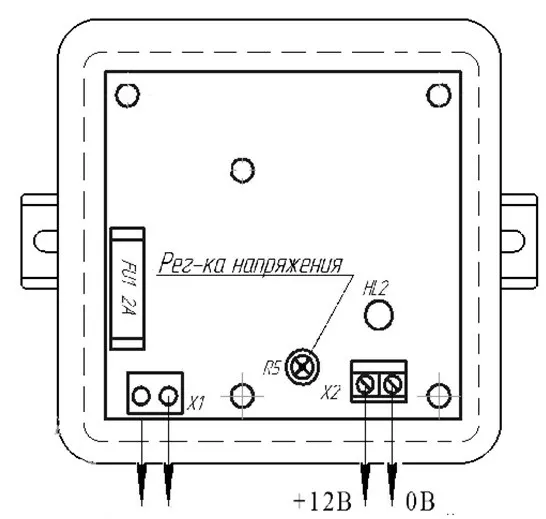

На печатной плате прибора установлен винтовой клеммник X1 для подключения к изделию сети 220В и клеммник Х2 для подключения нагрузки. Съёмный предохранитель номиналом 2А так же установлен на печатной плате устройства. На печатной плате также установлен световой индикатор «+12В», который красным свечением индицирует наличие выходного напряжения. Индикатор не горит при коротком замыкании в нагрузке и вспыхивает раз в одну-две секунды при токовой перегрузке выхода. Для доступа к индикатору необходимо снять верхнюю крышку устройства.

Если причина аварии устранена, то напряжение на выходе возвращается к номинальному значению. Допускается продолжительная работа изделия в режиме короткого замыкания или перегрузки. При отсутствии напряжения в сети индикатор погаснет.

Кроме того, конструкция прибора предусматривает регулирование выходного напряжения с помощью подстроечного резистора R5. Данную функцию рекомендовано применять при достаточно большой длине линии питания потребителя, чтобы избежать значительной просадки напряжения на потребителе. Для получения доступа к подстроечному резистору необходимо снять верхнюю блока крышку, отвёрткой отрегулировать выходное напряжение путём поворота регулятора вправо или влево. После чего замерить выходное напряжение, убедиться в его достаточном уровне с помощью мультиметра, включенного в режим вольтметра. Затем установить обратно крышку.

• Единица измерения: 1 шт
• Габариты (мм): 85x85x35
• Масса (кг): 0.30

• Входное напряжение: Переменное от 160 до 242 В, частота 50 Гц
• Постоянное выходное напряжение регулируемое: 12 - 14,0В
• Напряжения пульсаций (от пика до пика), не более: 30 мВ
• Максимальный кратковременный до 10 минут выходной ток: 3,0А
• Рекомендуемый выходной ток нагрузки в круглосуточном режиме: 2,5А
• Масса, не более: 0,3 кг
• Время наработки на отказ, не менее: 100 000 часов
• Класс защиты от поражения электрическим током: 2
• Габаритные размеры: 85х85х35
• Диапазоны температур:
  - монтаж (установка прибора): -10…+35°C
  - эксплуатация: -35…+35°C
