Стабилизированный блок питания GF-PS12/36W-RP-P

Источник вторичного электропитания GF-PS12/36W-RP-P (далее - ИВЭП), АРГП.435520.003ТУ предназначен для обеспечения электропитания потребителей при номинальном напряжении 12В постоянного тока и номинальном токе потребления до 3,0А,

Электропитание ИВЭП осуществляется от сети переменного тока 50 Гц напряжением от 160 В до 242В.

ИВЭП размещён в пластиковом корпусе со степенью защиты IP56 по ГОСТ 14254-96 и предназначен для использования на открытом воздухе. ИВЭП рассчитан на круглосуточный режим работы.

Особенности:

Герметичный пластиковый корпус IP56.

Защита от КЗ, перегрузки по току и перегрева,

Защита от скачков входного напряжения

Автоматическое восстановление после снятия КЗ или перегрузки

Отличительные особенности ИВЭП:

- электронная защита от короткого замыкания и перегрузки по току,
- защита от пробоя вход-выход 4000В,
- автоматическое восстановление выходного напряжения после снятия
- короткого замыкания или перегрузки,
- защита от перегрузки по входу,
- защита потребителей от перенапряжения на входе,
- неограниченное время нахождения в состоянии короткого замыкания.

Конструкция прибора и принцип работы

Конструкция ИВЭП предусматривает его использование в настенном положении. Для ввода проводов в корпус устройства на боковой части корпуса размещены два кабельных ввода.

Для доступа к контактным клеммам необходимо снять верхнюю крышку, повернув четыре винта против часовой стрелки до упора.

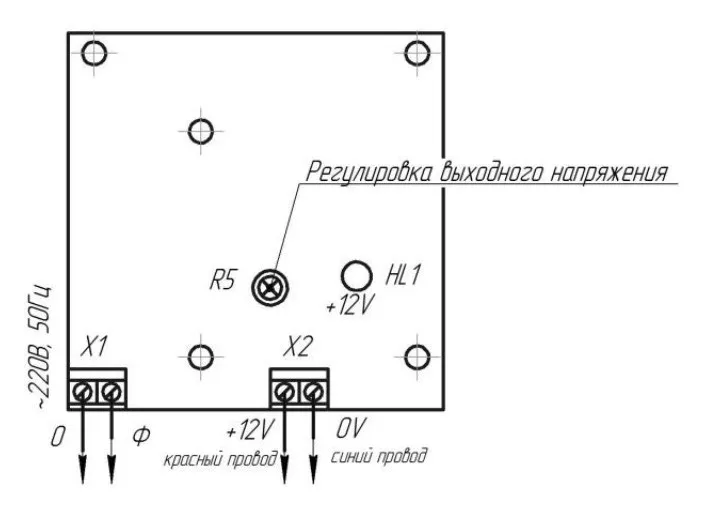

На печатной плате прибора установлен винтовой клеммник X1 для подключения к изделию сети 220В, клеммник Х2 для подключения нагрузки расположен на печатной плате. На печатной плате находится разъем для подключения сетевого предохранителя, предохранитель устанавливается только в случае обрыва дорожки. В ИВЭП на печатной плате установлен световой индикатор «+12В», который красным свечением индицирует наличие выходного напряжения. Индикатор не горит при коротком замыкании в нагрузке и вспыхивает раз в одну-две секунды при токовой перегрузке выхода.

Для доступа к индикатору необходимо снять верхнюю крышку устройства.

Если причина аварии устранена, то напряжение на выходе возвращается к номинальному значению.

Допускается продолжительная работа изделия в режиме короткого замыкания или перегрузки. При отсутствии напряжения в сети индикатор погаснет.

Кроме того, конструкция прибора предусматривает регулирование выходного напряжения с помощью подстроечного резистора R5. Данную функцию рекомендовано применять при достаточно большой длине линии питания потребителя, чтобы избежать значительной просадки напряжения на потребителе. Для получения доступа к подстроечному резистору необходимо снять верхнюю блока крышку, отвёрткой отрегулировать выходное напряжение путём поворота регулятора вправо или влево. После чего замерить выходное напряжение, убедиться в его достаточном уровне с помощью мультиметра, включенного в режим вольтметра. Затем установить обратно крышку.

• Единица измерения: 1 шт
• Габариты (мм): 134x94x62
• Масса (кг): 0.50

• Модель: GF-PS12/36W-RP-P
• Тип: Стабилизированный блок питания
• Входное напряжение: Переменное от 160 до 242 В, частота 50 Гц
• Постоянное выходное напряжение: регулируемое 12 - 14,0В
• Напряжения пульсаций (от пика до пика), не более: 30 мВ
• Максимальный кратковременный до 10 минут выходной ток: 3,0А
• Рекомендуемый выходной ток нагрузки в круглосуточном режиме: 2,8А
• Масса, не более: 0,5 кг
• Время наработки на отказ, не менее: 100 000 часов
• Класс защиты от поражения электрическим током: 2
• Габаритные размеры: 134x94x62
• Производитель: Giraffe
