Исполнительный модуль Сигма-ИС ИСМ-22 исп.08-1 для промышленных и специальных объектов предназначен для работы в двухпроводном адресном шлейфе БЦП исп.7 или в адресном шлейфе сетевого контроллера СКАУ-03, подключаемого по интерфейсу RS-485 к БЦП исп.8. Обеспечивает управление внешними исполнительными устройствами (охранными и пожарными световыми и звуковыми оповещателями, средствами пожарной автоматики, управляющими устройствами СКУД, и др.) с помощью релейных выходов. Модули имеют два релейных выхода с контактами на переключение. Дополнительно имеется возможность подключения двух безадресных ШС, и встроенный изолятор короткого замыкания.

Сигма-ИС ИСМ-22 исп.08-1имеет два реле с повышенной мощностью коммутации (ток коммутации до 8 А, напряжение переменного тока ~220 В, 50 Гц). Безадресные шлейфы ИСМ22 исп.08-1 и ИСМ22 исп.08-2 предназначены для подключения датчиков (извещателей) с нормально-замкнутыми (нормально-разомкнутыми) контактами. К ШС1 возможно подключение считывателя типа «Touch Memory».

Внимание! В модулях Сигма-ИС ИСМ-22 исп.08-1 используются бистабильные реле. При поставке (хранении, транспортировке) состояние бистабильных реле – может быть неопределенным. После включения питания (порядка несколько минут) при наличии устройства в конфигурации ППК ему будут поданы команды приведения в заданное состояние.

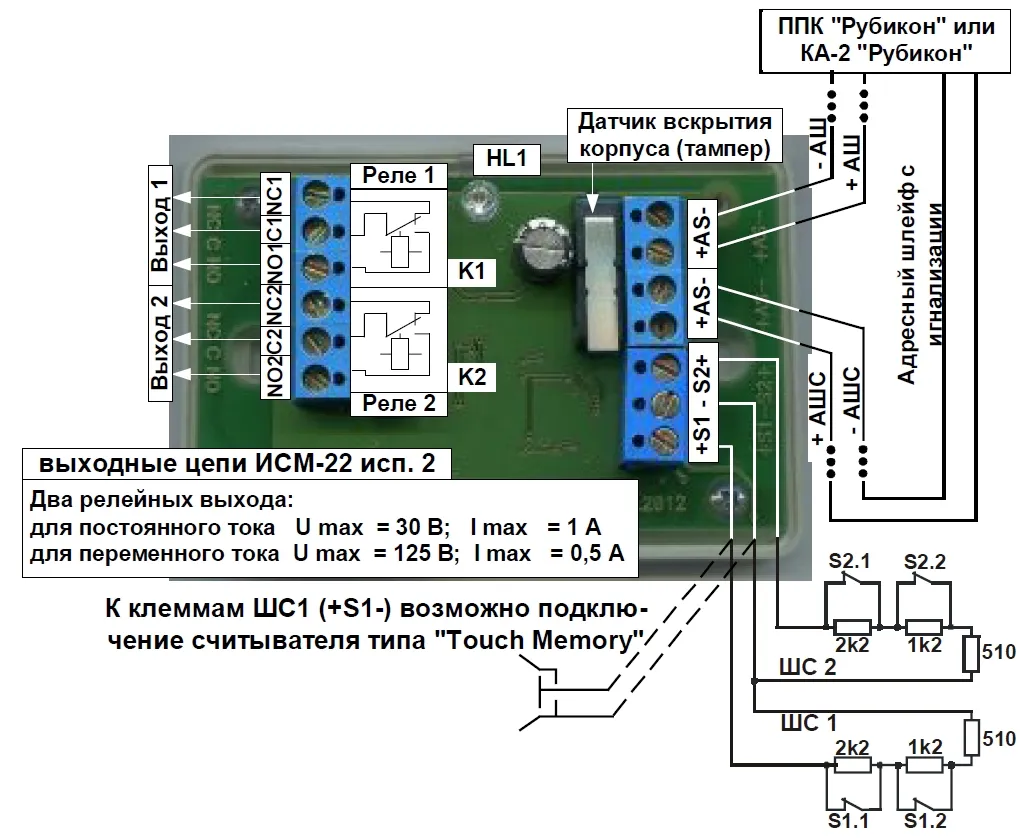

Схема Сигма-ИС ИСМ-22 исп.08-1

• Единица измерения: 1 шт
• Габариты (мм): 92x58x32
• Масса (кг): 0.03

• Электропитание от адресного шлейфа
• Ток потребления, не более, мА 1
• Количество релейных выходов с НЗ и НР контактами 2
• Выходные характеристики релейного выхода для ИСМ22 исп.08-1:
  - коммутируемое напряжение постоянного тока при токе до 1 А, не более, В 30
  - коммутируемое напряжение переменного тока при токе до 2 А, не более, В 250 (мощность нагрузки не более 60 VA)
• Степень защиты оболочки по ГОСТ 14254 IP30
• Диапазон рабочих температур, °С от минус 10 до +55
• Габаритные размеры, мм, не более 92x58x32
• Масса, кг, не более 0.03
