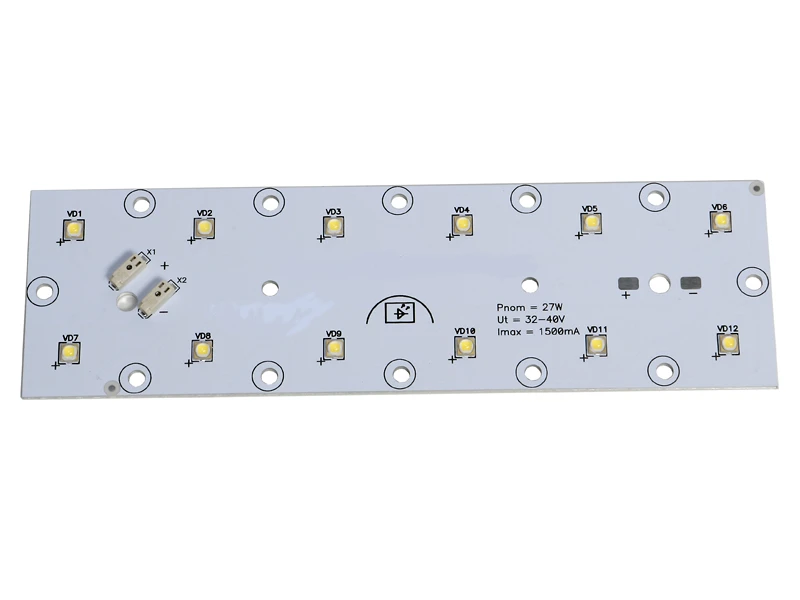

Светодиодный модуль NEO-L-12XL-1S2x6 – плата из фольгированного алюминия 12XL-1S2x6, на которой могут быть смонтированы светодиоды типоразмера XP-G/3D3 (3,5х3,5 мм). Схема подключения: одна цепочка из 12 последовательно соединенных
светодиодов (1*12). Для крепления платы предусмотрены отверстия диаметром 3,3 мм с изолированной зоной вокруг них диаметром 7 мм под головку винта М3 или заклепки. Для подключения питания предусмотрены контактные площадки, либо нажимные разъемы (Wago 2059-301 или аналоги).

Краткое описание
•Напряжение: 32-43В, Толщина: 1.6 мм. Разъем: 2 шт NS2059-301,
• Индекс цветопередачи CRI > 70,
• Очень высокая эффективность до 180 лм/Вт [3],
• Быстрый монтаж, разъем для безвинтового подключения,
• Крепление - винтами (М3) или заклепками,


Область применения
• Для внутреннего и уличного освещения,
• Производство промышленных светильников,
• Архитектурная подсветка,
• Декоративное и рекламное освещение.
Для питания модулей могут быть использованы источники постоянного тока, работающие в диапазоне токов 350-900 мА / 50-1050 мА. В зависимости от имеющегося источника тока и количества модулей возможно их параллельное или последовательное включение.
При параллельном способе включения источник постоянного тока должен обеспечивать выходной ток, численно равный произведению потребляемого тока одним модулем на количество модулей. Выходное напряжение источника питания должно быть в диапазонах 32-40 В.
При последовательном способе включения источник постоянного тока должен обеспечивать выходной ток, равный току потребления одного модуля, а выходное напряжение источника должно быть диапазоне 32-40 В, умноженном на количество последовательно включенных модулей.
