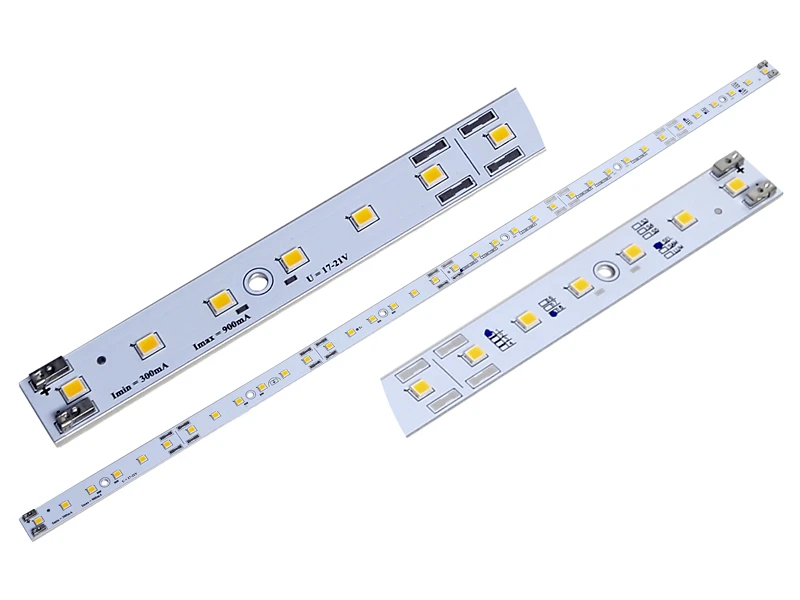

NEO-L-6x6LS2835 – плата из фольгированного алюминия, на которой смонтированы светодиоды Lumileds, Samsung Electronics или SEL типоразмера 2835. Схема подключения: шесть параллельных цепочек по 6 последовательно соединенных светодиодов (6*6). Вдоль всей платы проведены две сквозные дорожки «+» и «-», на которых предусмотрены пары контактных площадок для подключения / установки разъемов. Каждая цепочка спроектирована как отдельный сегмент. Для крепления платы предусмотрены отверстия диаметром 3,3 мм с изолированной зоной вокруг них диаметром 7 мм под головку винта М3 или заклепки. На лицевой стороне платы нанесена маркировка с указанием диапазона цветовой температуры flux-бина и бина по мощности установленных светодиодов. Для подключение питания предусмотрены контактные площадки, либо бескорпусные нажимные разъемы NS212 или аналоги.

•Напряжение: 16-21В, Толщина: 1.0 мм. Разъем: NS212,
• Высокий индекс цветопередачи CRI >80 [2],
• Высокая эффективность до 160 лм/Вт [3],
• Последовательное или параллельное подключение,
• Сквозные дорожки «+» и «-»,
• Каждая цепочка спроектирована как отдельный сегмент,
• Быстрый монтаж, разъем для безвинтового подключения,
• Крепление - винтами (M3) или заклепками.

Область применения
• Для внутреннего освещения,
• Производство светильников «Армстронг»,
• Производство линейных светильников,
• Интерьерная подсветка,
• Декоративное и рекламное освещение,
• Подсветка витрин и торгового оборудования
Для питания модулей могут быть использованы источники постоянного тока, работающие в диапазоне токов 350-900 мА / 50-1050 мА. В зависимости от имеющегося источника тока и количества модулей возможно их параллельное или последовательное включение.
При параллельном способе включения источник постоянного тока должен обеспечивать выходной ток, численно равный произведению потребляемого тока одним модулем на количество модулей. Выходное напряжение источника питания должно быть в диапазонах 17-21 В. Пример: если мы используем источник постоянного тока на 700 мА с напряжением 17-21 В и включим параллельно два модуля, то через каждый модуль потечёт ток 350 мА.
При последовательном способе включения источник постоянного тока должен обеспечивать выходной ток, равный току потребления одного модуля, а выходное напряжение источника должно быть диапазоне 17-21 В, умноженном на количество последовательно включенных модулей.
