Плата интерфейсов «Штиль» IC-Modbus/Dry Contacts предназначена для расширения функциональных возможностей других плат по мониторингу следующего оборудования:

стабилизаторов переменного напряжения «Штиль» серии ИнСтаб мощностью 6-20 кВА,

однофазных ИБП «Штиль» серий ST, SR, SW, STR мощностью 1-10 кВА.

Плата IC-Modbus/Dry Contacts добавляет возможности интерфейса RS-485, поддерживающего протокол MODBUS RTU, а также выходных программируемых «сухих» контактов и входного «сухого» контакта.

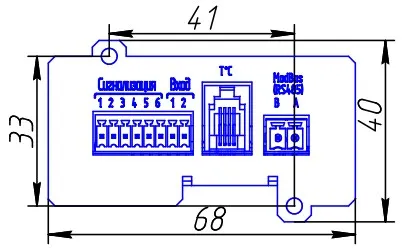

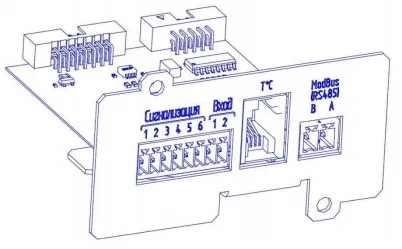

На фронтальной панели платы расширения расположены разъемы:

сигнализация «сухие» контакты:

5 выходных – передача сигналов аварий, статуса режимов работы ИБП/стабилизатора,

1 входной – прием входных сигналов от внешних устройств,

RS-485 – работа по протоколу MODBUS RTU для интеграции информации о состоянии ИБП/стабилизатора, передаваемой в системы диспетчеризации и управления инженерными системами (SCADA),

4P4C – разъём для подключения датчика «Штиль» TS-1, измеряющего температуру воздуха внутри или около ИБП/стабилизатора (датчик не входит в комплект поставки, является дополнительным аксессуаром).

Для подключения по интерфейсу RS-485 используются два сигнала дифференциальной пары A и B, расположенные на внешнем разъеме. Плата расширения, в соответствии со спецификацией MODBUS, является ведущей, ее адрес на шине MODBUS и параметры обмена настраиваются в специализированном ПО «Shtyl Device Manager». Назначение регистров протокола MODBUS можно посмотреть в «Руководстве по эксплуатации» на данное изделие.



Комплектация:

1. Карта мониторинга IC-Modbus/Dry contacts - 1 шт.
2. Руководство по эксплуатации - 1 шт.
3. Упаковка - 1 шт.

• Единица измерения: 1 шт
• Габариты (мм): 40x68x65
• Масса (кг): 0.10

Общие


• Совместимость: инверторные стабилизаторы напольного/стоечного исполнения, однофазные ИБП
• Тип аксессуара: карты мониторинга
• Число фаз ИБП: 1 в 1
• Поддерживаемые интерфейсы: RS-485, выходные и входные «сухие» контакты, 4P4C
• Поддерживаемые протоколы: Modbus RTU/ Штиль
• Страна производитель: Россия

  Сигнализация («сухие» контакты)


• Тип и количество: 5 выходных и 1 входной
• Тип выходного разъёма: разъемный клеммник, сечение провода 0,5-1,5 мм.кв., (15EDGR-2.5-08P)
• Назначение выходных «сухих» контактов: определяется при конфигурации
• Назначение входных «сухих» контактов: определяется при конфигурации
• Допустимое напряжение, не более, В: ±26
• Максимальный ток нагрузки, не более, мА: ±20
• Максимальное сопротивление относительно общего, Ом: 35

  RS-485


• Допустимое напряжение A и B контактов, в пределах, В: от -13 до +16,5

  Термодатчик


• Тип выходного разъёма термодатчика: 4P4C

  Надежность и эксплуатационные характеристики


• Установка: во внутренний слот стабилизатора или ИБП
• Диапазон рабочей температуры, °С: 5-40
• Относительная влажность, %: не более 95
• Степень защиты от пыли и влаги: IP20
• Наработка на отказ, ч: 150 000
• Гарантийный срок, мес: 24

  Механические характеристики

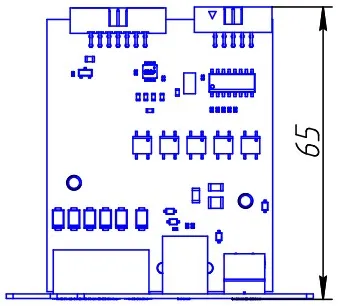

• Габаритные размеры ВхШхГ (без упаковки), мм: 40х68х65
• Масса, кг: 0,1
