Плата расширения интерфейсов IC-RS232/Dry Contacts предназначена для локального мониторинга, управления и настройки оборудования «Штиль»:

инверторных стабилизаторов переменного напряжения серии «ИнСтаб» мощностью 6 - 20 кВА,

однофазных ИБП серий ST, SR, SW, STR мощностью 1-10 кВА.

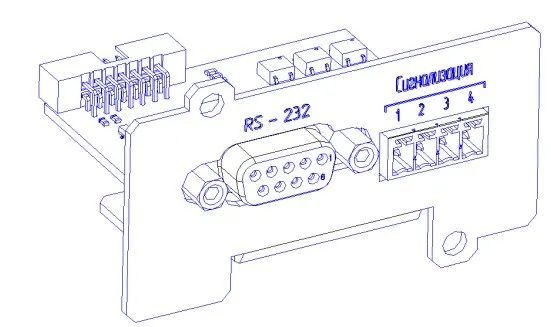

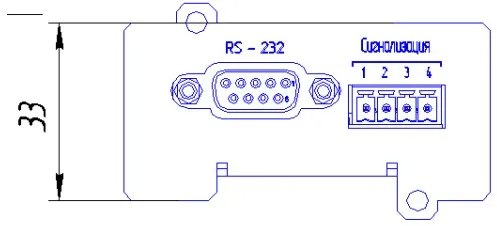

На фронтальной панели платы расширения расположены разъемы:

DB-9 интерфейса RS-232,

сигнализация – «сухие» нормально замкнутые выходные контакты:

1. сигнал общей аварии,
2. работа ИБП/стабилизатора в режиме байпас,
3. работа ИБП от аккумуляторных батарей (не используется для стабилизаторов),
4. общий.

Мониторинг состояния, настройка параметров, тестирование ИБП/стабилизатора осуществляется по интерфейсу RS-232. Поддерживаются протоколы:

Megatec – с использованием верхнеуровневого программного обеспечения стороннего производителя, совместимого с данным протоколом,

проприетарный протокол обмена «Штиль» – с применением специализированного программного обеспечения «Shtyl Device Manager».

Напряжение на выходных «сухих» контактах не должно превышать 26 В. Предельное значение тока 20 мА.



Комплектация:

1. Карта мониторинга IC-RS232/Dry contacts - 1 шт.
2. Интерфейсный кабель RS-232 - 1 шт.
3. Руководство по эксплуатации - 1 шт.
4. Упаковка - 1 шт.

• Единица измерения: 1 шт
• Габариты (мм): 40x68x65
• Масса (кг): 0.10

Общие


• Совместимость: инверторные стабилизаторы напольного/стоечного исполнения, однофазные ИБП
• Тип аксессуара: карты мониторинга
• Число фаз ИБП: 1 в 1
• Поддерживаемые интерфейсы: RS-232, «сухие» контакты
• Поддерживаемые протоколы: Megatec/ Штиль
• Страна производитель: Россия

  Сигнализация («сухие» контакты)


• Тип и количество: 3 выходных
• Назначение выходных «сухих» контактов: сигнализация об аварии сети, работе в режиме байпас и глубоком разряде батарей
• Допустимое напряжение, не более, В: ±26
• Максимальный ток нагрузки, не более, мА: ±20
• Максимальное сопротивление относительно общего, Ом: 35

  Надежность и эксплуатационные характеристики


• Установка: во внутренний слот стабилизатора или ИБП
• Диапазон рабочей температуры, °С: 5-40
• Относительная влажность, %: не более 95
• Степень защиты от пыли и влаги: IP20
• Наработка на отказ, ч: 150 000
• Гарантийный срок, мес: 24

  Механические характеристики

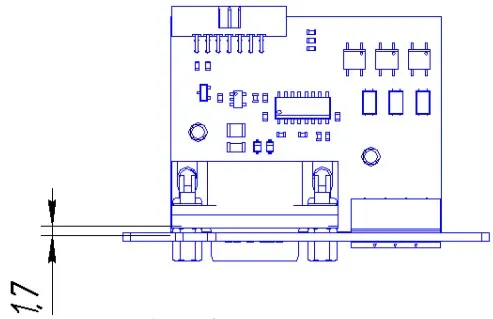

• Габаритные размеры ВхШхГ (без упаковки), мм: 40х68х65
• Масса, кг: 0,1
