Модуль источника питания Болид МИП-24 исп.20 (МИП-24-2/П5-Р-RS)

Предназначен для размещения в монтажных устройствах с установкой на DIN-рейку и обеспечения резервированным питанием средств пожарной автоматики, извещателей, приборов ОПС, СКУД и других устройств. Рекомендован для организации питания БК-24-RS485-01, для совместного использования с ППКУП 'Сириус', пульта 'С2000М' и их исполнений. Сертифицирован согласно ТР ЕАЭС 043/2017.

Особенности:

• Передача событий на пульт 'С2000М', 'С2000М исп.02', ППКУП 'Сириус' или АРМ 'Орион Про':
  • 'Сброс прибора' (при включении питания МИП)
  • 'Авария сети' (сетевое напряжение питания ниже 150 В или выше 250 В)
  • 'Восстановление сети' (сетевое напряжение питания в пределах 150…250 В)
  • 'Перегрузка источника питания' (выходной ток МИП более 3,5 А)
  • 'Перегрузка источника устранена' (выходной ток МИП менее 3,5 А)
  • 'Неисправность ЗУ' (ЗУ не обеспечивает напряжение и ток для заряда батарей в заданных пределах)
  • 'Восстановление ЗУ' (ЗУ обеспечивает напряжение и ток для заряда батарей в заданных пределах)
  • 'Неисправность источника питания' (при подключённом сетевом напряжении МИП не обеспечивает номинальное выходное напряжение)
  • 'Восстановление питания' (при подключённом сетевом напряжении МИП обеспечивает номинальное выходное напряжение)
  • 'Неисправность батареи' (напряжение на любой из батарей ниже 7 В или не подключены)
  • 'Ошибка теста АБ' (внутреннее сопротивление батарей выше предельно допустимого – требуется замена или техническое обслуживание)
  • 'Разряд батареи' (напряжение на батареях ниже 11 В при отсутствии сетевого напряжения)
  • 'Требуется обслуживание' (время наработки батарей истекло, требуется заменить батарей)
  • 'Восстановление батареи' (напряжение на батареях выше 10 В, заряд батареи возможен)
  • 'Тревога взлома' (размыкание контактов датчиков вскрытия)
  • 'Восстановление зоны контроля взлома' (контакты датчика вскрытия замкнуты более 30 секунд)
  • 'Отключение выходного напряжения' (МИП отключил выходное напряжение при отсутствии напряжения в сети и разряде батарей)
  • 'Подключение выходного напряжения' (МИП подключил выходное напряжение при появлении напряжения в сети после разряда батарей)

Измерение и передача данных по запросу от 'С2000М', 'С2000М исп.02', ППКУП 'Сириус' или АРМ 'Орион Про':

• напряжения в сети
• напряжения на АБ
• напряжения на выходе
• тока нагрузки

Расширенный диапазон входного напряжения сети

Защита с автоматическим восстановлением работоспособности от:

• превышения выходного напряжения
• перегрузок по выходу
• 'переполюсовки' АБ
• замыкания клемм подключения АБ

Интеллектуальный контроль аккумуляторной батареи и управление ее зарядом:

• автоматическая проверка состояния АБ тестовой нагрузкой
• измерение емкости АБ
• расчет времени работы в резервном режиме с учетом реального тока нагрузки
• программируемый таймер-счетчик времени наработки АБ
• отключение АБ при ее разряде и превышении допустимого напряжения
• автоматическая регулировка напряжения заряда АБ в зависимости от температуры внутри корпуса
• контроль тока и напряжения зарядного устройства (ЗУ)

Световая индикация и звуковая сигнализация:

• наличие сетевого напряжения на входе
• выход сетевого напряжения за пределы нормы (менее 150 В или более 250 В)
• наличие или нарушение связи по интерфейсу RS-485
• короткое замыкание или перегрузка по выходу
• заряд АБ
• необходимость замены АБ или проведения технического обслуживания
• отключение АБ при её разряде
• неисправность ЗУ
• отключение выхода РИП в аварийных ситуациях

Энергонезависимый буфер событий

Релейный выход для сигнала 'Неисправность'

Конфигурирование параметров МИП: изменение сетевого адреса, времени задержек передачи событий, времени управления реле с помощью программы UPROG

Корпус на DIN-рейку, встроенные светодиодные индикаторы и звуковой сигнализатор

Комплект поставки включает в себя кабели термодатчика, датчика вскрытия, подключения АБ, а также автоматический выключатель

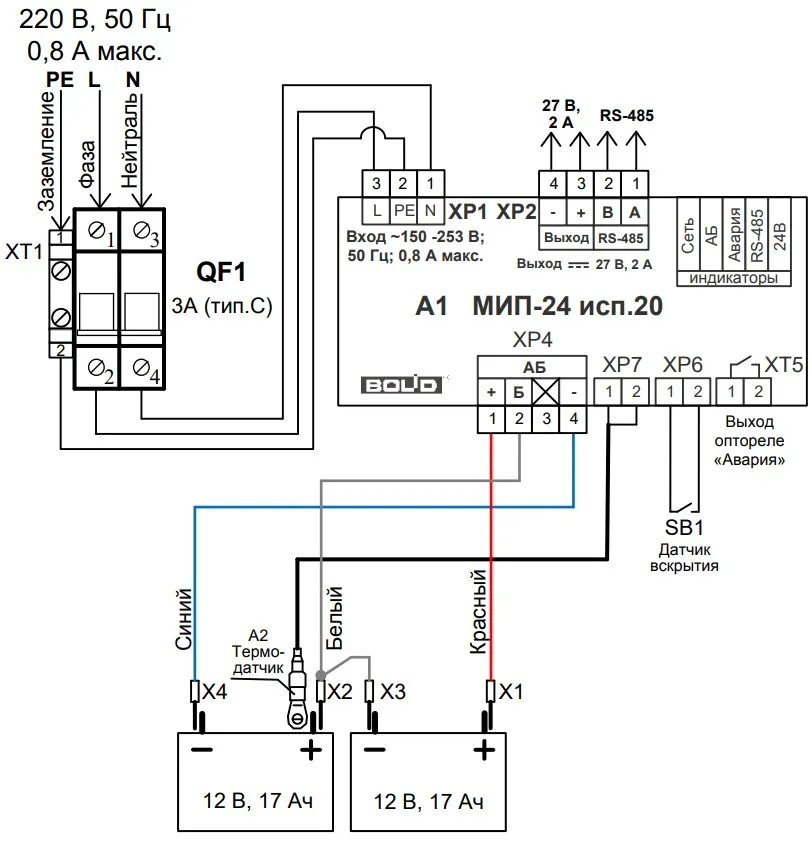

Схема подключения МИП-24 исп.20 (МИП-24-2/П5-Р-RS)


Во избежание поражения электрическим током
1. Подключить защитное заземление к клемме XT1
2. Установку и замену батарей производить при отключенном напряжении 220 В и выключенном автомате QF1

Порядок включения

1. Подключить батареи согласно схеме
2. Подключить ь МИП-24 исп.20 к сети 220 В (фаза – к QF1.1), включить внешнее питание 220В
3. Включить автомат QF1

Порядок выключения

1. Отключить внешнее питание 220 В
2. Выключить автомат QF1
3. Отсоединить клеммы от батарей

• Единица измерения: 1 шт
• Габариты (мм): 156x86x58
• Масса (кг): 0.50

• Напряжение сети: (150...253) В
• Выходное напряжение:
  • при питании от сети: (27,2&plusmn,0,6) В
  • при питании от АБ: (19...27) В
• Номинальный выходной ток: 2 А
• Максимальный выходной ток (до 2-х минут): 2,2 А
• Максимальная потребляемая от сети мощность / ток: 120 ВА / 0,8 А
• Собственный ток потребления от АБ: не более 40 мА
• Емкость АБ: 17 А&middot,ч (2 шт. 12 В)
• Встроенная светодиодная индикация: СЕТЬ, 24В, АБ, АВАРИЯ, RS-485
• Встроенный звуковой сигнализатор: есть
• Интерфейс: RS-485, протокол Орион
• Буфер событий: 95 событий
• Релейный выход (Неисправность): 1 шт., оптореле
• Максимальные напряжение и ток коммутации реле: (80 В, 50 мА)
• Рабочий диапазон температур: от -10 до +40 C
• Относительная влажность: до 93% при +25 C
• Степень защиты корпуса: IР20
• Габаритные размеры: 1568658 мм
• Вес МИП: не более 0,5 кг
• Средний срок службы: 10 лет
• Тип подключения к МИП:
  • Клеммные колодки под винт
  • Подключение к сети: провод 0,75&hellip,2,5 кв.мм
  • Подключение нагрузки: провод 0,5&hellip,2,5 кв.мм
  • Подключение RS-485, реле К1: провод 0, 2&hellip,1,5 кв.мм
• Тип монтажа: на DIN-рейку

  Габаритно-установочные размеры МИП
