Штиль SR 1103 L - Однофазный ИБП переменного напряжения без встроенных АБ, мощностью 3/2,7 (кВА/кВт).

Особенности модели:

Топология: on-line (двойного преобразования),

Исполнение: стоечное (Rack),

Аккумуляторные батареи: внешние,

Конфигурация: однофазный вход, однофазный выход,

Диапазон входного напряжения: 90-295 В,

Выходное напряжение: 220 В ± 2% (опционально 230 В, 240 В),

Интерфейсы: RS-232, USB, Ethernet, RS-485, «сухие» контакты,

Протоколы: Web/SNMP/Modbus TCP/протокол Штиль и др.,

Гарантия: 2 года,

Страна производитель: РФ.

Однофазные on-line ИБП серии SR-L 1-3 кВА

Однофазные источники бесперебойного питания Штиль серии SR-L 1-3 кВА топологии on-line предназначены для защиты ответственных потребителей электроэнергии, предъявляющих повышенные требования к качеству электропитания, а именно:

серверов, групп серверов,

сетевого оборудования,

оборудования вычислительных и телекоммуникационных центров,

систем безопасности и контроля доступа (охранной и аварийной сигнализаций, систем пожаротушения и видеонаблюдения и т.д.),

приборов учета электроэнергии и других контрольно-измерительные приборов (КИП),

оборудования АСУ ТП ПС (контроллеров, электротехнической аппаратуры, устройства автоматики, технологических защит и т.д.).

Благодаря применению принципа высокочастотного двойного преобразования энергии (напряжения) и уникальных алгоритмов управления на базе цифрового сигнального микропроцессора, ИБП обеспечивает стабильную (без перерывов в питании нагрузки при переходе с сетевого режима работы в автономный режим) подачу напряжения идеальной синусоидальной формы, надежно защищая ответственные нагрузки от всех неполадок в сети электропитания: повышенного и пониженного входного напряжения, высоковольтных выбросов и провалов входного напряжения, электрических помех и колебаний частоты.
Модели этой серии выполнены в компактном корпусе (исполнение Rack) для установки в 19’’ стойку или телекоммуникационный шкаф, оснащены панелью управления с ЖК-дисплеем и светодиодными индикаторами для контроля состояния и настройки ИБП без подключения к ПК, поддерживают расширенный функционал управления аккумуляторными батареями, имеют широкий выбор коммуникационных интерфейсов: RS-232, USB, Ethernet, RS-485, «сухие» контакты (подробнее о картах мониторинга).

Автономная работа

ИБП данной серии не содержат встроенных аккумуляторных батарей (АБ), но оснащены более мощным встроенным зарядным устройством (см. структурную схему ниже), рассчитанным на ток до 5А, и поддерживают подключение широкого модельного ряда внешних АБ для обеспечения долговременной автономной работы (до 20 ч и более). Установка внешних АБ, в зависимости от требуемого времени автономной работы, возможна в батарейных модулях (серия BMR– англ. Battery Module Rack для ИБП 1-3 кВА) или в телекоммуникационных шкафах (серия TC–англ. Telecommunication Cabinet).

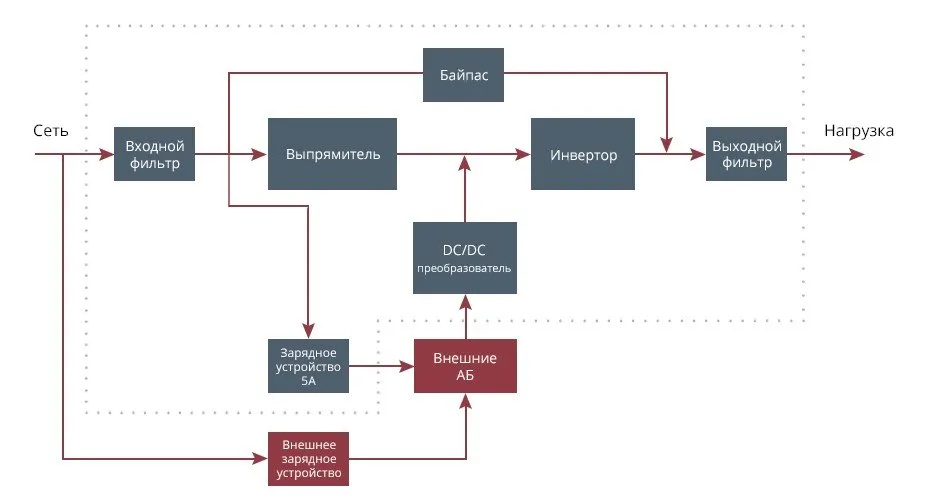

Структурная схема ИБП Штиль серии ST-L 1-3 кВА


Высокая надежность

«on-line» топология (безразрывное переключение нагрузки на питание от АБ, идеальное синусоидальное выходное напряжение),

Широкий предельный диапазон входного напряжения без перехода ИБП в автономный режим - 90-295 В,

Коррекция входного коэффициента мощности,

Полное цифровое управление на основе высокопроизводительного цифрового сигнального процессора (DSP – Digital Signal Processor),

Защита от перегрузки, перегрева, короткого замыкания, повышенного и пониженного входного напряжения, электрических помех в сети электропитания, высоковольтных выбросов, колебаний частоты, переходных процессов при коммутации и нелинейных искажений,

Совместимость в работе с дизель генераторными установками (ДГУ),

Функциональность

Панель управления с ЖК-дисплеем и светодиодными индикаторам для контроля состояния и настройки ИБП без подключения к ПК,

Светодиодный дисплей как опция,

Широкие возможности локального и удаленного мониторинга и управления ИБП (опционально):
- Интерфейс RS-232,
- USB порт,
- Непрограммируемые и программируемые «сухие» контакты,
- Интерфейсы Ethernet (поддержка протоколов: Web/SNMP/SMTP/Modbus TCP и др.) и RS-485 (протокол Modbus RTU),
- Порт EPO для дистанционного аварийного отключения ИБП,
- ПО для мониторинга одного ИБП (Shut Down Manager),
- ПО для мониторинга множества ИБП (Shtyl Device Manager и Система дистанционного контроля и управления (СДКУ)).

Плавный пуск, До трех выходных розеток, до двух евророзеток и клеммная колодка для подключения нагрузки, Повышенная эксплуатационная готовность Возможность увеличения времени автономной работы нагрузки за счет широкого модельного ряда внешних батарейных модулей (опция), Полный набор функций контроля батарей (мониторинг состояния, тестирование ёмкости, защита от глубокого разряда, термокомпенсация заряда и контроль АБ по 'средней' точке как дополнительные опции), Автоматический перезапуск при восстановлении после аварий, включая КЗ, перегрев, перегрузку, а также глубокий разряд батарей (при повторном появлении сети), Функция «холодного» старта, позволяющая запускать ИБП от АБ при отсутствии входной сети переменного тока, Самодиагностика при запуске устройства и во время работы, Встроенный автоматический байпас, Опциональная установка модуля внешнего байпаса стоечного исполнения позволяет выполнять настройку, сервисное обслуживание, ремонт и замену ИБП без прекращения подачи электропитания к подключённому оборудованию, Энергоэффективная работа Выходной коэффициент мощности 0,9 гарантирует эффективное питание мощных нагрузок, Входной коэффициент мощности равный 0,99 и малый коэффициент нелинейных искажений тока (до 2,5 % при линейной нагрузке) сокращают расходы на компенсацию реактивной мощности и фильтрацию в сети питания, КПД до 95% при работе в режиме on-line (99% в режимах ECO и байпас) обеспечивает значительное энергосбережение, Широкий предельный диапазон входного напряжения без перехода ИБП в автономный режим (при условии, что выходная мощность для нагрузки будет находиться в допустимых пределах) позволяет реже использовать энергию батарей, что продлевает срок их службы, Поддержка режима работы ECO обеспечивает максимальную экономию энергии в условиях относительно качественного электропитания, Интеллектуальная работа вентилятора обеспечивает регулировку скорости вращения вентилятора в зависимости от уровня нагрузки, что позволяет существенно увеличить срок службы вентиляторов, а также уменьшить уровень шума.

Комплектация:

1. ИБП переменного тока - 1 шт.
2. Сетевой шнур 'Вилка Schuko - C19' 1,8 м - 1 шт.
3. Кабель нагрузки 'C14 - C13' 1,5 м - 1 шт.
4. Руководство по эксплуатации - 1 экз.

• Единица измерения: 1 шт
• Габариты (мм): 89x483x440
• Масса (кг): 14.00

• Выходная мощность, кВА/кВт: 3/2,7
• Топология: on-line (с двойным преобразованием)
• Исполнение: стоечное (Rack)
• Тип ключей: IGBT-транзисторы

  Входные характеристики


• Тип входной сети: однофазная трехпроводная (L, N, PE)
• Номинальное входное напряжение, В: 220
• Диапазон входного напряжения, В: 175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50%
• Предельный диапазон входного напряжения, В: 90-295
• Диапазон входного напряжения для ECO режима, В: настраивается пользователем в диапазоне ±25% с шагом 5%, по умолчанию: ±20%
• Диапазон входного напряжения в режиме байпас, В: настраивается пользователем в диапазоне ±25% с шагом 5%, по умолчанию: ±20%
• Номинальная входная частота, Гц: 50
• Диапазон входной частоты, Гц: 45-55 (50±10%)
• Входной коэффициент мощности: 0,99
• Номинальный входной ток (при максимальной нагрузке), А: 20
• Плавный пуск: да

  Выходные характеристики


• Форма выходного сигнала: чистая синусоида
• Выходной коэффициент мощности: 0,9
• Номинальное выходное напряжение, В: 220/230/240 (по умолчанию - 220)
• Точность поддержания выходного напряжения: ±2%
• Номинальная выходная частота, Гц: 50
• Точность поддержания выходной частоты, Гц: 49,9-50,1 (50±0,2%)
• Максимальный выходной ток, А: 13,5
• Коэффициент нелинейных искажений, %:
• Крест-фактор: 3:1
• Перегрузочная способность при работе в режиме on-line (уровень нагрузки - в процентах от номинального значения): 105-130% - в течение 60 с, 130-150% - в течение 1 с, более 150% - 0,2 сек с последующим переключением на байпас
• КПД при работе в режиме on-line, %: 95
• КПД при работе в режиме байпас ( или в режиме ECO), %: 99
• КПД при работе в автономном режиме (питание от АБ), %: 86
• Время переключения в автономный режим из режима on-line, мс: 0
• Время переключения в автономный режим из режима ECO или байпас, мс: 7

  Внешние АБ


• Тип АБ: герметичные, необслуживаемые, свинцово-кислотные
• Номинальное напряжение АБ, В: 96
• Номинальный ток заряда встроенного ЗУ, А: 2
• Время автономной работы от внешних АБ: Таблица времени автономной работы от внешних АБ
• Холодный старт (запуск в автономном режиме во время отключения электроэнергии): да
• Функционал управления АБ: тест ёмкости, защита от глубокого разряда (LVD), термокомпенсация заряда (опция), контроль АБ по 'средней' точке (опция)
• Срок службы, лет: до 7 (в зависимости от условий эксплуатации)

  Панель управления и интерфейсы


• ЖК-дисплей со светодиодной индикацией: отображение рабочего состояния системы и основных параметров, настройка ИБП, 4 кнопки управления, индикаторы: состояние, сеть, байпас, инвертор, батареи
• Светодиодный дисплей: отображение рабочего состояния системы, 3 кнопки управления и индикаторы: состояние, перегрузка, перегрев (опция)
• Звуковой сигнал: автономный режим (каждые 4с), низкое напряжение встроенных и/или внешних АБ (каждые 2с), батарея отсоединена/полностью разряжена/нуждается в замене (каждые 0,5с), перегрузка и неисправность ИБП (непрерывный сигнал)
• RS-232: протокол Megatec (опция, необходима установка платы расширения интерфейсов IC-RS232/Dry Contacts)
• USB порт: протокол Штиль (опция, необходима установка платы расширения интерфейсов IC-SNMP/WEB)
• Ethernet: протоколы Web/SNMP/NTP/Modbus TCP/Штиль (опция, необходима установка платы расширения интерфейсов IC-SNMP/WEB)
• RS-485: протоколы Modbus RTU/Штиль (опция, необходима установка платы расширения интерфейсов IC-MODBUS/Dry contacts)
• Непрограммируемые 'сухие' контакты: 3 шт. (опция, необходима установка платы расширения интерфейсов IC-RS232/Dry Contacts)
• Программируемые 'сухие' контакты: опция, необходима установка платы расширения интерфейсов IC-SNMP/WEB или IC-MODBUS/Dry contacts
• Порт аварийного дистанционного отключения ИБП (EPO): разъемный клеммник под винт, сечение провода: 0,08-1,2 мм.кв.

  Подключение


• Входная сеть: IEC-320-C20
• Нагрузка (выходные разъёмы): IEC-320-C13 (3 шт.), IEC-320-C19 (1 шт.)
• Надежность и эксплуатационные характеристики
• Диапазон рабочей температуры, °C: от +5 до +40
• Диапазон температуры хранения,°C: от -60 до +50
• Тип охлаждения: принудительное (встроенный вентилятор с регулировкой скорости вращения)
• Относительная влажность, %: от 0 до 95 (без конденсата)
• Рабочая высота, м: до 3000 м при 40 0С без ухудшения номинальных характеристик
• Уровень шума (на расстоянии 1 м), дБ:
• Степень защиты от пыли и влаги: IP20
• Срок службы, лет: 10
• Наработка на отказ, ч: ≥70000
• Гарантия, мес: 24

  Механические характеристики


• Габариты (ВхШхГ), мм: 89(2U)x483x440
• Масса, кг: 14
