ИБП SR3110L топологии онлайн с трехфазным входом и однофазным выходом предназначен для обеспечения бесперебойного электропитания и защиты от перепадов напряжения в сети 380 В ответственных однофазных электроприборов суммарной мощностью до 10 кВА /8 кВт, например:

серверных, компьютерных залов и дата-центров,

IT-инфраструктуры компаний малого и среднего бизнеса,

сетевого и телекоммуникационного оборудования,

систем безопасности, охранной и аварийной сигнализации,

оборудования АСУ ТП.

За счет конфигурации 3 в 1 ИБП позволяет подключать однофазную нагрузку к трехфазной сети с равномерной загрузкой всех питающих фаз (при этом мощность подключенных приборов может быть больше, чем мощность отдельной фазы), что исключает возможность сетевого перекоса и избавляет от необходимости постоянной межфазной балансировки.

SR3110L – это ИБП с высокочастотным двойным преобразованием энергии, благодаря которому устройство позволяет:

стабилизировать входное напряжение в широком диапазоне (фазное – 90-295 В) без перехода в автономный режим,

моментально и безразрывно переключать питание нагрузки на АКБ при пропадании сетевого напряжения,

питать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации (±2%).

Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель SR3110L отлично функционирует в связке с дизельгенераторными установками.

Установка и подключение

ИБП имеет стоечное исполнение (rack), что позволяет размещать устройство в 19-дюймовых направляющих телекоммуникационных шкафов и стоек.

Клеммные колодки, расположенные на задней панели корпуса, обеспечивают удобное подключение нагрузки и входной сети.

Автономная работа

Для работы нагрузки в автономном режиме ИБП имеет встроенное зарядное устройство (ток 4 А) и разъем для подключения внешних батарей. Рекомендуемое максимальное значение ёмкости таких АКБ составляет 80 Ач, что обеспечит автономную работу в течение 1 часа при 100% нагрузке.

Установка АКБ осуществляется в специальные батарейные модули или стеллажи. Подобрать оптимальное решение по емкости аккумуляторных батарей и их размещению вам всегда помогут наши специалисты отдела продаж.

Панель управления

Контроль и настройка основных рабочих параметров ИБП выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:

«Авария» – произошла авария в работе устройства,

«Сеть» – входная сеть в норме, штатный режим работы ИБП (on-line),

«Байпас» – выполнен переход на байпас,

«Выход» – на нагрузку подано напряжение,

«Батарея» – состояние батарей.

Информация на ЖК-дисплее:

значение входного и выходного напряжения,

процент загрузки ИБП,

частота входной сети и выхода,

значение напряжения батарей,

активная и полная мощность нагрузки,

состояние выхода,

аварии с указанием причин.

Защита

Модель SR3110L имеет многоуровневую систему защиты от:

перегрузки и короткого замыкания,

внутреннего перегрева,

высокочастотных сетевых помех и импульсных перенапряжений,

переходных процессов при коммутации и нелинейных искажений,

«глубокого» разряда батарей.

Поддерживается автоматический перезапуск ИБП после устранения причины аварии.

Встроенный электронный байпас предназначен для автоматического перевода питания подключенных устройств на сеть при перегрузке ИБП или выходе его из строя. Использование отдельного ввода для автоматического электронного байпаса позволяет предотвратить перекос нагрузки на одну из питающих фаз при работе в режиме байпас.

Средства мониторинга

Модель SR3110L поддерживает локальный/удаленный мониторинг работы. На задней панели устройства располагаются два слота для установки плат расширения со следующими интерфейсами:

RS-232 (протокол Megatec),

RS-485 (протоколы Modbus RTU/Штиль),

USB и mini-USB,

Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль),

«сухие» контакты.

Работу ИБП с установленной платой можно контролировать в веб-браузере или через специальное ПО Shtyl Device Manager.

Обратите внимание на то, что платы расширения не входят в стандартную комплектацию и приобретаются отдельно.



Превосходные технические характеристики

безразрывное мгновенное переключение на питание от АБ (онлайн топология),

идеальное синусоидальное выходное напряжение,

работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ,

высокая точность стабилизации напряжения – ±2%,

выходной коэффициент мощности – 0,8,

входной коэффициент мощности – 0,99,

малый коэффициент нелинейных искажений тока – до 2% при линейной нагрузке.

Функциональность

трехфазный вход и однофазный выход,

плавный пуск,

резервное питание до 1 часа за счёт подключения внешних АБ (при 100% нагрузке),

совместимость в работе с генераторами,

функция «холодного» старта (запуск от АБ при отсутствии питающего напряжения),

встроенный автоматический байпас,

широкие возможности локального/удаленного мониторинга и управления.

Высокая надежность

многоуровневая электронная система защиты,

автоматический перезапуск при восстановлении после аварий,

полный набор функций контроля батарей,

самодиагностика при запуске и во время работы,

высокая перегрузочная способность (особенно важно при работе с двигателями),

срок службы – не менее 10 лет.

Энергоэффективность

поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения),

КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас,

охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).

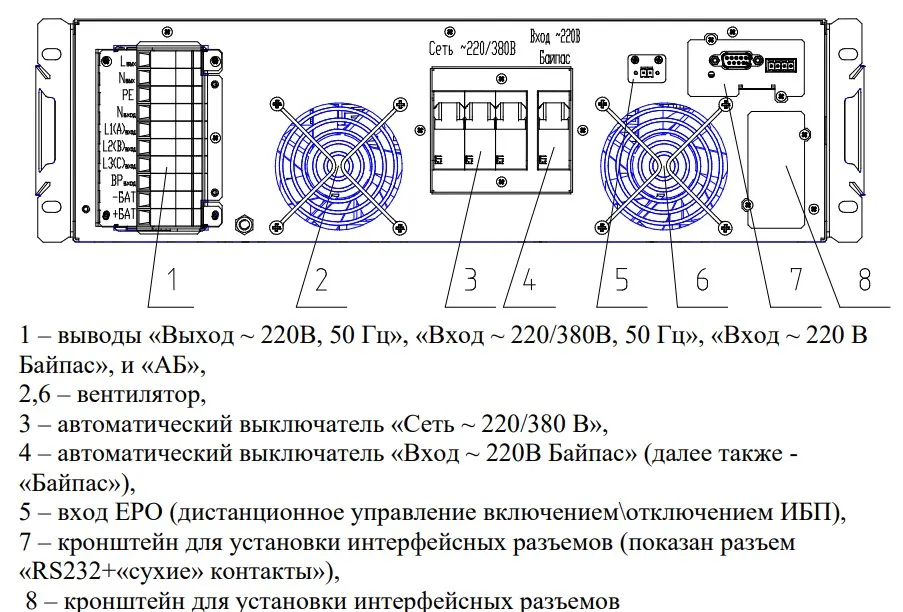

Внешний вид ИБП Штиль SR3106L, SR3110L. Вид с тыльной стороны


Комплектация:

1. ИБП переменного тока SR3110L - 1 шт.
2. Руководство по эксплуатации - 1 шт.
3. Упаковка - 1 шт.
4. Гарантийный талон - 1 шт.

• Единица измерения: 1 шт
• Габариты (мм): 133x483x530
• Масса (кг): 16.00

Общие


• Полная мощность, кВА: 10
• Активная мощность, кВт: 8
• Форм-фактор: в стойку
• Топология: on-line (с двойным преобразованием)
• Режимы работы: on-line, автономный, ECO
• Страна производитель: Россия

  Входные характеристики


• Тип входной сети: трехфазная пятипроводная с общей нейтралью (L1, L2, L3, N, PE)
• Совместимость с генератором: да
• Номинальное фазное/линейное входное напряжение, В: 220/380
• Рабочий диапазон фазного/линейного входного напряжения, В: 175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50%
• Предельный диапазон фазного/линейного входного напряжения, В: 90-295/155-510
• Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, %: +5, +10, +15, +20, +25 (значение по умолчанию: +20)
• Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, %: -5, -10, -15, -20, -25 (значение по умолчанию: -20)
• Номинальная входная частота, Гц: 50
• Допустимый диапазон входной частоты, Гц: 43-57
• Входной коэффициент мощности: 0,99
• Максимальный входной ток одной фазы, А: 20
• Плавный пуск: да

  Выходные характеристики


• Тип выходного напряжения: однофазное
• Номинальное выходное напряжение, В: 220
• Диапазон настройки выходного напряжения, В: 220-240
• Точность стабилизации выходного напряжения, %: ±2
• Форма выходного напряжения: чистая синусоида
• Выходной коэффициент мощности: 0,8
• Номинальная выходная частота, Гц: при работе от сети – соответствует частоте сети при работе от АБ – устанавливается пользователем: 50/60
• Точность стабилизации выходной частоты, %: ±0,1
• Максимальный выходной ток, А: 45
• Коэффициент нелинейных искажений выходного напряжения, %:
• Крест-фактор: 3:1
• Перегрузочная способность (при работе в режиме on-line или от батарей): 105-130% – в течение 600 с, 130-150% – в течение 60 с, более 150% – в течение 1 с (с последующим переключением на байпас)
• КПД в режиме on-line, %: 95
• КПД при работе через байпас или в режиме ECO, %: 99
• КПД в автономном режиме, %: 94
• Время переключения в автономный режим из режима on-line, мс: 0
• Время переключения в автономный режим из режима ECO, мс: 5

  Аккумуляторные батареи (АБ)


• Наличие встроенных батарей: нет
• Поддержка подключения внешних АБ: да
• Тип АБ: герметичные, необслуживаемые, свинцово-кислотные
• Номинальное напряжение АБ, В: 192
• Номинальный ток заряда встроенного ЗУ, А: 4
• Функционал управления АБ: калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда
• Холодный старт: да
• Срок службы АБ, лет: до 7 (в зависимости от условий эксплуатации)

  Защита


• Перегрузка по выходу: электронная защита с автовосстановлением
• Короткое замыкание: электронная защита с автовосстановлением
• Перегрев: электронная защита с автовосстановлением
• Защита от импульсных перенапряжений: варистор (2 кВ, 1/50 мкс)
• Защита от высокочастотных помех: 100 кГЦ - 30 МГц
• Защита от «глубокого» разряда батарей: да
• Защита от аварии в ИБП: электронная аварийная защита
• Встроенный автоматический байпас: да

  Панель управления и интерфейсы


• ЖК-дисплей: отображение рабочего состояния системы и основных входных и выходных параметров
• Светодиодная индикация: состояние, сеть, байпас, инвертор, батарея
• Функциональные клавиши: управление отображаемым на ЖК-дисплее меню, настройка ИБП
• Звуковой сигнал: автономный режим, низкое напряжение встроенных и/или внешних АБ, батарея отсоединена/полностью разряжена/нуждается в замене, перегрузка и неисправность ИБП
• RS-232: опция (требуется установка карты мониторинга)
• mini-USB: опция (требуется установка карты мониторинга)
• USB: опция (требуется установка карты мониторинга)
• Ethernet: опция (требуется установка карты мониторинга)
• RS-485: опция (требуется установка карты мониторинга)
• «Сухие» контакты: опция (требуется установка карты мониторинга)
• EPO: разъемный клеммник под винт, сечение провода: 0,08-1,2 мм.кв.
• Отдельный ввод электронного байпаса: да

  Подключение


• Входная сеть: клеммное подключение (L1, L2, L3, N, PE)
• Нагрузка (выходные разъёмы): клеммное подключение (L, N, PE)
• Вход байпаса: клеммное подключение (L, N, PE)

  Надежность и эксплуатационные характеристики


• Установка: в помещении
• Диапазон рабочей температуры, °С: от +5 до +40
• Диапазон температуры хранения, °С: от -40 до +40
• Тип охлаждения: принудительное (встроенный вентилятор с регулировкой скорости вращения)
• Относительная влажность, %: от 0 до 95 (без конденсата)
• Рабочая высота, м: до 3000 м над уровнем моря
• Степень защиты от пыли и влаги: IP20
• Срок службы, лет: не менее 10
• Наработка на отказ, ч: не менее 100000
• Гарантийный срок, мес: 24

  Механические характеристики


• Габаритные размеры ВхШхГ (без упаковки), мм: 133x483x530
• Высота установки в стойку, U: 3
• Масса, кг: 16
• Цвет корпуса: серый
