Штиль SW1000SL - Однофазный ИБП переменного напряжения, on-line, настенный с принудительным охлаждением, мощностью 1/0,9 (кВА/кВт).

Особенности модели:

Мощность: 1/0,9 (кВА/кВт)

Топология: on-line (двойного преобразования),

Исполнение: настенное (wall),

Аккумуляторные батареи: встроенные, возможность подключения внешних АБ,

Конфигурация: однофазный вход, однофазный выход,

Диапазон входного напряжения: 90-295 В,

Выходное напряжение: 220 В ± 2% (опционально 230 В, 240 В),

Интерфейсы: RS-232, USB, Ethernet, «сухие» контакты и др. (опционально),

Гарантия: 2 года,

Страна производитель: РФ.

Настенные ИБП «Штиль» серии SW-SL

ИБП «Штиль» серии SW-SL мощностью 500 и 1000 ВА представляют собой однофазные ИБП двойного преобразования (топология «on-line») настенного исполнения. Данные решения были разработаны специально для обеспечения непрерывного электроснабжения отопительного оборудования (газовых котлов, циркуляционных насосов и т. п.). Однако они также являются идеальным решением для обеспечения бесперебойного электропитания и другого ответственного оборудования в квартирах, коттеджах, загородных домах и офисах: систем водоснабжения и очистки воды, сетей охранной сигнализации и видеонаблюдения, аудио- и видеотехники, ПК, периферийного компьютерного оборудования и т. д.

Конструктивное исполнение

ИБП «Штиль» серии SW-SL имеют удобное настенное исполнение, оснащены панелью управления с ЖК-дисплеем и LED-индикаторами, системой естественного охлаждения в модели SW500SL и принудительного вентиляторного охлаждения (с адаптивной скоростью вращения) в модели SW1000SL, выходными EURO розетками, коммуникационными интерфейсами для организации мониторинга (опционально). Изделия укомплектованы встроенными аккумуляторными батареями емкостью 9 Ач и встроенным зарядным устройством (ток 1 А).

Схема построения и её основные преимущества

ИБП выполнены по современной технологии «on-line», принцип которой заключается в преобразовании переменного тока в постоянный и его последующей регенерации обратно в переменный. При таком режиме аккумуляторные батареи включены в работу постоянно, следовательно, переход нагрузки на питание от аккумуляторов происходит мгновенно, что недоступно для резервных и линейно-интерактивных ИБП, имеющих ненулевое время переключения.

Кроме того, благодаря такому принципу преобразования выходное напряжение не подвержено влиянию колебаний входного напряжения, что позволяет за счёт непрерывного регулирования поддерживать высокую точность стабилизации и идеальную синусоидальную форму выходного напряжения в широком диапазоне колебаний и скачков входного напряжения (90 – 295 В).

Автономная работа

Данные модели оснащены встроенными аккумуляторными батареями и встроенным зарядным устройством (ток 1 А). Встроенные АБ гарантируют стандартное минимальное время автономной работы (до 6 мин при 100% нагрузке). Подключение дополнительного внешнего батарейного модуля серии BM (англ. Battery Module) позволяет увеличить время автономной работы до 45 мин при 100% нагрузке.

Высокая надежность

«on-line» топология (безразрывное переключение нагрузки на питание от АБ, идеальное синусоидальное выходное напряжение),

Широкий предельный диапазон входного напряжения без перехода ИБП в автономный режим - 90-295 В,

Коррекция входного коэффициента мощности,

Полное цифровое управление на основе высокопроизводительного цифрового сигнального процессора (DSP – Digital Signal Processor),

Защита от перегрузки, перегрева, короткого замыкания, повышенного и пониженного входного напряжения, электрических помех в сети электропитания, высоковольтных выбросов, колебаний частоты, переходных процессов при коммутации и нелинейных искажений,

Совместимость в работе с дизель генераторными установками (ДГУ),

Функциональность

Панель управления с ЖК-дисплеем и светодиодными индикаторами для контроля состояния и настройки ИБП без подключения к ПК,

Широкие возможности локального и удаленного мониторинга и управления ИБП (опционально):
- RS-232,
- USB,
- «сухие» контакты,
- Ethernet (поддержка протоколов SNMP/SMTP и др.),
- ПО для мониторинга.

Плавный пуск,

Повышенная эксплуатационная готовность

Встроенные аккумуляторные батареи обеспечивают до 6 мин времени автономной работы (при 100% нагрузке),

Возможность обеспечения требуемого времени автономной работы за счет подключения внешних АБ,

Полный набор функций контроля батарей (мониторинг состояния, тестирование ёмкости, защита от глубокого разряда, термокомпенсация заряда и контроль АБ по 'средней' точке как дополнительные опции),

Автоматический перезапуск при восстановлении после аварий, включая КЗ, перегрев, перегрузку, а также глубокий разряд батарей (при повторном появлении сети),

Функция «холодного» старта, позволяющая запускать ИБП от АБ при отсутствии входной сети переменного тока

Самодиагностика при запуске устройства и во время работы,

Встроенный автоматический байпас,

Энергоэффективная работа

Выходной коэффициент мощности 0,9 гарантирует эффективное питание мощных нагрузок,

Входной коэффициент мощности равный 0,99 и малый коэффициент нелинейных искажений тока (до 2,5 % при линейной нагрузке) сокращают расходы на компенсацию реактивной мощности и фильтрацию в сети питания,

КПД до 95% при работе в режиме on-line (99% в режимах ECO и байпас) обеспечивает значительное энергосбережение,

Широкий предельный диапазон входного напряжения без перехода ИБП в автономный режим (при условии, что выходная мощность для нагрузки будет находиться в допустимых пределах) позволяет реже использовать энергию батарей, что продлевает срок их службы,

Поддержка режима работы ECO обеспечивает максимальную экономию энергии в условиях относительно качественного электропитания,

Интеллектуальная работа вентилятора обеспечивает регулировку скорости вращения вентилятора в зависимости от уровня нагрузки, что позволяет существенно увеличить срок службы вентиляторов, а также уменьшить уровень шума.

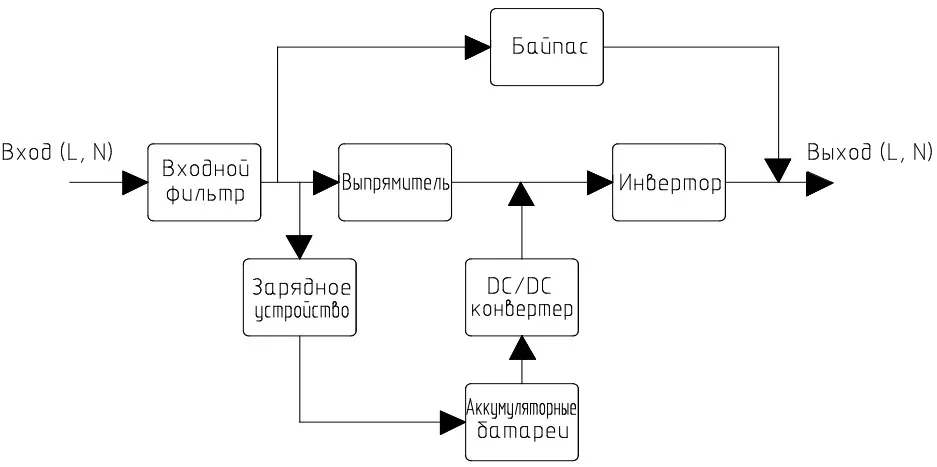

Функциональная схема работы


Комплектация:

1. ИБП переменного тока - 1 шт.
2. Встроенные аккумуляторные батареи (12 В, 9 Ач) - 2 шт.
3. Сетевой шнур Schuko C13-1,5-3x0,75 - 1 шт.
4. Кронштейн для настенного крепления - 1 шт.
5. Руководство по эксплуатации - 1 шт.

• Единица измерения: 1 шт
• Габариты (мм): 379x357x116
• Масса (кг): 16.00

• Выходная мощность, кВА/кВт: 1/0,9
• Топология: on-line (с двойным преобразованием)
• Исполнение: наcтенное (wall)
• Тип ключей: IGBT-транзисторы

  Входные характеристики


• Тип входной сети: однофазная трехпроводная (L, N, PE)
• Номинальное входное напряжение, В: 220
• Диапазон входного напряжения, В: 175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50%
• Предельный диапазон входного напряжения, В: 90-295
• Диапазон входного напряжения для ECO режима, В: настраивается пользователем в диапазоне ±25% с шагом 5%, по умолчанию - ±20%
• Диапазон входного напряжения в режиме байпас, В: настраивается пользователем в диапазоне ±25% с шагом 5%, по умолчанию - ±20%
• Номинальная входная частота, Гц: 50
• Диапазон входной частоты, Гц: 45-55 (50±10%)
• Входной коэффициент мощности: 0,99
• Плавный пуск: да

  Выходные характеристики


• Форма выходного сигнала: чистая синусоида
• Выходной коэффициент мощности: 0,9
• Номинальное выходное напряжение, В: 220/230/240 (по умолчанию - 220)
• Точность поддержания выходного напряжения: ±2%
• Номинальная выходная частота, Гц: 50
• Точность поддержания выходной частоты, Гц: 49,9-50,1 (50±0,2%)
• Коэффициент нелинейных искажений, %:
• Крест-фактор: 3:1
• Перегрузочная способность при работе в режиме on-line (уровень нагрузки - в процентах от номинального значения) : 105-130% - в течение 60 с, 130-150% - в течение 1 с, более 150% - 0,2 сек с последующим переключением на байпас
• КПД при работе в режиме on-line, %: 95
• КПД при работе в режиме байпас ( или в режиме ECO), %: 99
• КПД при работе в автономном режиме (питание от АБ), %: 86
• Время переключения в автономный режим из режима on-line, мс: 0

  Встроенные АБ


• Тип АБ: герметичные, необслуживаемые, свинцово-кислотные
• Номинальное напряжение АБ, В: 36
• Номинальный ток заряда встроенного ЗУ, А: 1
• Количество встроенных АБ 12В, шт.: 3
• Емкость встроенных АБ, Ач: 9
• Время автономной работы от встроенных АБ при 100% (50%) нагрузке, мин: 6 (16)
• Холодный старт (запуск в автономном режиме во время отключения электроэнергии): да
• Функционал управления АБ: тест ёмкости, защита от глубокого разряда (LVD), термокомпенсация заряда (опция), контроль АБ по 'средней' точке (опция)
• Срок службы, лет: до 7 (в зависимости от условий эксплуатации)

  Панель управления и интерфейсы


• ЖК-дисплей со светодиодной индикацией: отображение рабочего состояния системы и основных параметров, настройка ИБП, 4 кнопки управления, индикаторы: состояние, сеть, байпас, инвертор, батареи
• RS-232: протокол Megatec (опция, необходима установка платы расширения интерфейсов RS-232/Dry Contacts)
• USB порт: протокол Штиль (опция, необходима установка платы расширения интерфейсов IC-SNMP/WEB)
• Непрограммируемые 'сухие' контакты: 3 шт., настроены как нормально закрытые на следующие аварии: общая авария, работа в режиме 'байпас', работа от АКБ/отсутствие АКБ (опция, необходима установка платы расширения интерфейсов RS-232/Dry Contacts)
• Программируемые 'сухие' контакты: опция, необходима установка платы расширения интерфейсов IC- SNMP/WEB
• Ethernet: протоколы SNMP/Штиль (опция, необходима установка платы расширения интерфейсов IC-SNMP/WEB)

  Подключение


• Входная сеть: Вилка Schuko
• Нагрузка (выходные разъёмы): EURO F-type с заземлением (2 шт.)
• Надежность и эксплуатационные характеристики
• Диапазон рабочей температуры, 0С: от +5 до +40
• Диапазон температуры хранения,0С: от -60 до +50
• Тип охлаждения: естественное (безвентиляторное, конвекционное): принудительное (встроенный вентилятор с регулировкой скорости вращения)
• Относительная влажность, %: от 0 до 95 (без конденсата)
• Степень защиты от пыли и влаги: IP20
• Срок службы, лет: 10
• Наработка на отказ, ч: ≥70000
• Гарантия, мес: 24

  Механические характеристики


• Габариты (ВхШхГ), мм: 287х357х112
• Масса, с учетом массы аккумуляторных батарей, установленных на заводе изготовителе, кг: 10,4

  Время автономной работы ИБП Штиль SW500SL от встроенных АБ в зависимости от уровня нагрузки (от 10 до 100%):
