СКАТ-1200У Li-ion
257016
СКАТ

СКАТ-1200У Li-ion

Артикул
257016
Выходной ток
6.5
Степень защиты
IP20
Защита от разряда
Да
Под аккумулятор
17Ач
Производитель
СКАТ
Корпус
Пластик

Описание

Источник вторичного электропитания резервированный СКАТ-1200У Li-ion

  • ИБП со встроенной Li-Ion АКБ
  • Выходное напряжение 12 В, Выходной ток 6,5 А.
  • Соответствует ФЗ 123 и ГОСТ Р 53325-2012
  • Li-Ion АКБ: Стабильное время резерва, длительный срок службы, не требует обслуживания, минимум монтажа.
  • Защита АКБ от разряда, Защита АКБ от КЗ в нагрузке, Электронная защита выхода от КЗ, Цифровой дисплей (индикация напряжения и тока нагрузки, напряжения и тока заряда АКБ), Холодный пуск
  • Внутренняя Li-Ion АКБ 17Ач, 12В (в комплекте).
  • Время работы от АКБ на максимальной нагрузке 2,5 часа.

    Источник вторичного электропитания резервированный СКАТ-1200У Li-ion соответствует требованиям ГОСТ Р53325-2012, рассчитано на непрерывную круглосуточную работу, предназначено для эксплуатации в закрытых помещениях.

    Встроенная Li-ion АКБ обладает следующими преимуществами:

  • высокий уровень удельной ёмкости и плотности разрядного тока,
  • минимальный саморазряд (при 20 °С – не более 3% в год),
  • длительный срок службы (до 10 лет),
  • большое количество циклов заряда-разряда,
  • работоспособность в широком диапазоне температур,
  • высокая сохранность запасенной энергии и постоянная готовность к работе,
  • отсутствие необходимости обслуживания.

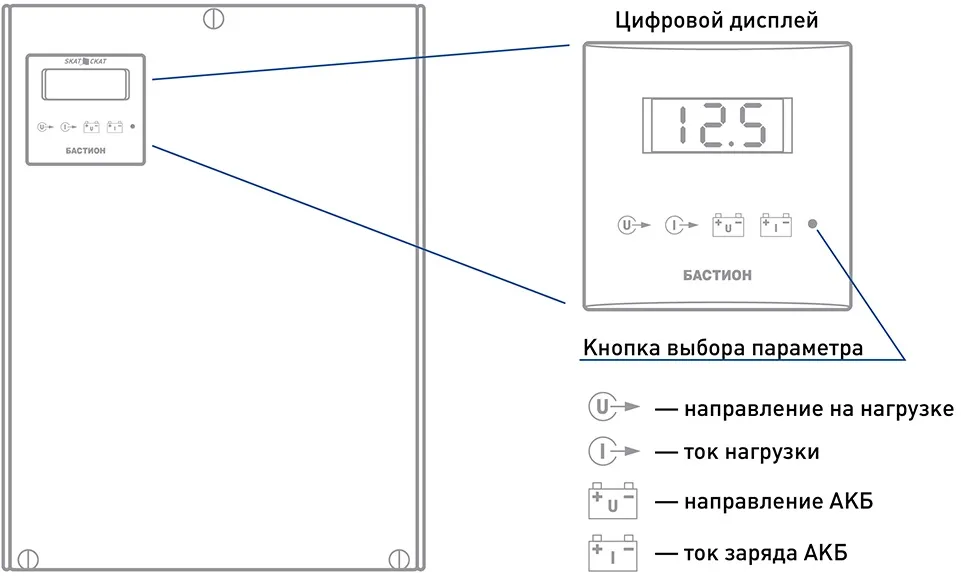

    Общий вид изделия



    Подготовка к работе

  • проверить правильность произведенного монтажа в соответствии со схемой подключения (см. рис.2).
  • подать сетевое напряжение (перевести тумблер автомата защиты в положение «включено»).
  • убедиться, что индикаторы светятся непрерывно и напряжение на нагрузке соответствует данным, указанным в табл. 1.
  • отключить сетевое напряжение и убедиться, что источник перешел на резервное питание (индикатор «СЕТЬ» погас, индикатор «ВЫХОД» продолжает светиться непрерывно), напряжение на нагрузке соответствует данным, указанным в табл. 1.
  • при подключении к релейному выходу “ПЕРЕХОД НА РЕЗЕРВ” убедиться, что индикатор цепи дистанционного контроля светится.
  • закрыть крышку корпуса и опломбировать ее.
  • подать сетевое напряжение (индикатор «СЕТЬ» вновь должен светиться).

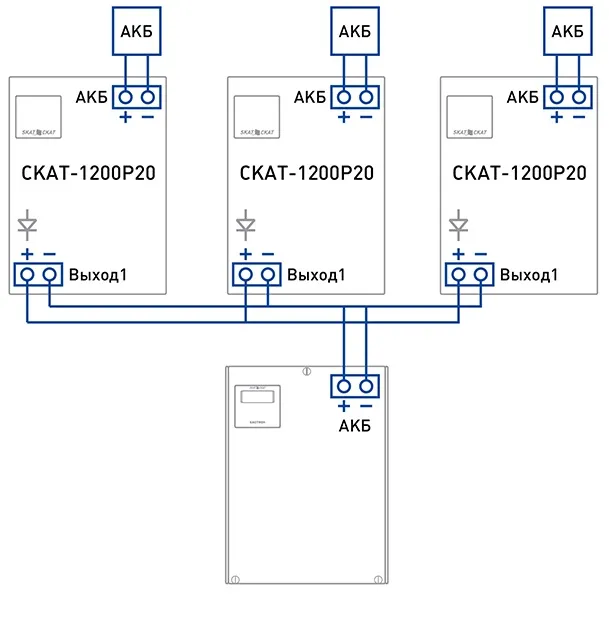

    Схема каскадного подключения



    Особенности СКАТ-1200У Li-ion

  • питание нагрузки постоянным стабилизированным напряжением согласно п. 2 таблицы при наличии напряжения в электрической сети,
  • оптимальный заряд АКБ при наличии напряжения в электрической сети (режим «ОСНОВНОЙ»),
  • автоматический переход на резервное питание от встроенной АКБ (режим «РЕЗЕРВ») при отключении электрической сети,
  • резервное питание нагрузки постоянным напряжением,
  • сохранение номинальных параметров при изменении входного напряжения питания в широких пределах,
  • защита АКБ от глубокого разряда,
  • защита от переполюсовки клемм АКБ,
  • сохранение работоспособности при обрыве или коротком замыкании цепи АКБ (при наличии напряжения питающей сети),
  • функция «холодный пуск»: восстановление работоспособности изделия при подключении исправной и заряженной АКБ в отсутствии сетевого напряжения,
  • световая индикация (индикатор «СЕТЬ») наличия сетевого напряжения,
  • световая индикация (индикатор «АКБ») процесса заряда АКБ,
  • световая индикация (индикатор «ВЫХОД») наличия выходного напряжения,
  • индикация выходного напряжения посредством цифрового дисплея,
  • защита АКБ при коротком замыкании в нагрузке,
  • автоматическое формирование и передачу во внешние цепи информационного сигнала в формате открытый коллектор («ОК»): об отсутствии напряжения сети,
  • время технической готовности к работе не более 2 с после подключения к источнику сетевого напряжения или АКБ.

    • Единица измерения: 1 шт
    • Габариты (мм): 233x290x127
    • Масса (кг): 2.70

    • Напряжение питающей сети 220 В, частотой 50 Гц с пределами изменения, В: 170…242
    • Выходное напряжение постоянного тока, В :
      режим «ОСНОВНОЙ»:13,2…13,95
      режим «РЕЗЕРВ»: 10,5…12,5
    • Номинальный ток нагрузки, A, не более: 5,5
      ВНИМАНИЕ! Оптимальный заряд АКБ происходит только при наличии напряжения питающей сети, если ток нагрузки не превышает значений, указанных в п. 3.
    • Максимальный ток нагрузки в режиме «ОСНОВНОЙ», кратковременно (20 с), А, не более: 6,5
    • Максимальный ток нагрузки в режиме «РЕЗЕРВ», А не более: 5,6
      ВНИМАНИЕ! Максимальный ток нагрузки, указанный в п. 5 обеспечивает только исправная и полностью заряженная АКБ. Продолжительность такого режима ограничена и зависит от величины тока нагрузки, состояния АКБ и частоты отключения электроэнергии.
    • Ток заряда АКБ (максимальный), А: 1
    • Ток, потребляемый изделием от АКБ в режиме «РЕЗЕРВ» без нагрузки, А, не более: 0,21
    • Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В: 10,5…11
      ВНИМАНИЕ! Устройство защиты АКБ от глубокого разряда ограничивает степень разряда аккумуляторной батареи. Изделие отключит нагрузку автоматически.
    • Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более: 30
    • Мощность, потребляемая от сети без нагрузки, Вт, не более: 6
    • Тип встроенной АКБ: Li-ion, номинальным напряжением 12 В
    • Ёмкость встроенной АКБ, Ач: 17
    • Количество АКБ, шт.: 1
    • Величина напряжения на АКБ, при котором происходит индикация о разряде АКБ В:
      от:11
      до: 11,5
    • Габаритные размеры ШхГхВ, не более, мм :
      без упаковки:230х285х120
      в упаковке: 233х290х127
    • Масса (без АКБ), нетто (брутто), кг, не более: 2,45 (2,7)
    • Диапазон рабочих температур, °С: -10…+40
    • Относительная влажность воздуха при 25 °С, %, не более: 90
    • Степень защиты оболочкой по ГОСТ 14254-96: IP20
      ВНИМАНИЕ! Не допускается наличия в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.)


    * ООО ИННОПРОМ (ИНН 5040171717) уведомляет, что производитель товара оставляет за собой право изменять характеристики товара, его внешний вид и комплектность без предварительного уведомления продавца. Не является публичной офертой согласно Статьи 437 п.2 ГК РФ.
