Источник бесперебойного питания СКАТ-2400И7 исп.5000 (СКАТ ИБП-24/4,5-2x40)

24 В, 4,5 А. Разборный корпус под 2 АКБ 40 Ач. Время монтажа — 30 сек. Плоская упаковка, объём в упаковке в 4 раза меньше. Соответствует ФЗ 123 и ГОСТ Р 53325-2012: 3 индикатора — Сеть, АКБ, Выход и информационный выход «Наличие сети», защита выхода от перегрузки и КЗ, защита АКБ от глубокого разряда, КЗ и переполюсовки, контроль наличия АКБ, холодный пуск.

Передовые технологии и опыт мы собрали в одном приборе.
Современные узлы импульсной схемотехники с высокой степенью интеграции обеспечивают за счёт быстродействия высокую надёжность и безопасность в любых режимах работы.
Применение программируемого PIC-контроллера позволяет реализовать сложные алгоритмы контроля входных и выходных параметров, добиться поддержания высокой точности и стабильности выходных характеристик. Использование технологии поверхностного монтажа значительно снижает энергопотребление, повышает надежность и КПД.
Высокоэффективный преобразователь AC/DC, реализованный по передовой топологии FLYBACK, обеспечивает надежное и качественное питание нагрузки в широком диапазоне сетевого напряжения с уровнем пульсации выходного напряжения не более 30—50 мВ. Алгоритм поцикловой защиты, используемый в своих устройствах ведущими фирмами мира, обеспечивает удивительную живучесть AC/DC преобразователя.
Интеллектуальная система обслуживания АКБ непрерывно производит мониторинг параметров батареи, оценивает её исправность. Применение передовых алгоритмов позволяет качественно провести заряд АКБ, предотвратить преждевременную порчу батареи глубоким разрядом, а также — сформировать световые и логические сигналы для своевременного информирования о неисправности или отключении батареи.
Многоступенчатая адаптивная система защиты выхода позволяет надежно защитить прибор от долговременного аварийного замыкания выходных клемм и перегрузки. При этом, в отличие от простых систем защиты, обеспечивается надежный запуск «тяжелых» нагрузок без ограничения по емкости и индуктивности

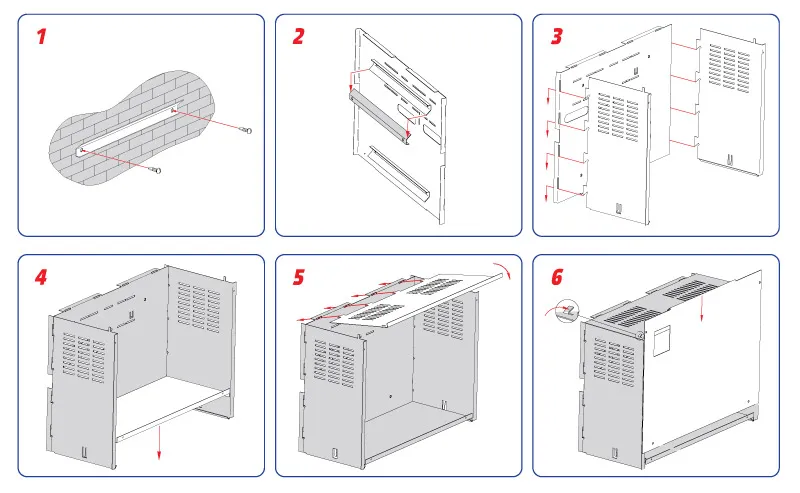

Схема сборки корпуса РК-2/40


Конструкция корпуса и способ сборки защищены патентом № 2682654.

Преимущества источника бесперебойного питания СКАТ-2400И7 исп.5000 (СКАТ ИБП-24/4,5-2x40)

	микропроцессорное управление
	оптимальный заряд АКБ
	защита аккумулятора
	холодный пуск
	автоматический переход на резервное питание

Особенности СКАТ-2400И7 исп.5000 (СКАТ ИБП-24/4,5-2x40)

световая индикация наличия напряжения электрической сети,

световая индикация наличия выходного напряжения,

световая индикация наличия АКБ,

питание нагрузки стабилизированным напряжением согласно п.1 при наличии напряжения в электрической сети, режим «Основной»,

резервное питание нагрузки постоянным напряжением согласно п.1,

автоматический переход на резервное питание от АКБ при отключении электрической сети, режим «Резерв»,

контроль наличия АКБ,

оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «Основной» согласно п.4 таблицы,

защита АКБ от глубокого разряда,

защита от переполюсовки клемм АКБ посредством самовосстанавливающегося предохранителя,

электронная защита от короткого замыкания клемм АКБ,

защита от короткого замыкания на выходе с отключением выходного напряжения,

автоматическое восстановление выходного напряжения после устранения причины замыкания,

защита нагрузки от аварии изделия,

защита выхода от перегрузки по току, в том числе от короткого замыкания нагрузки путём отключения выхода,

выдача информационных диагностических сообщений с помощью световых индикаторов,

режим «холодный пуск» позволяет автоматически восстановить работоспособность изделия при подключении исправной и заряженной АКБ в режиме «Резерв»,

выдача информационного сообщений “НАЛИЧИЕ СЕТИ” посредством переключения контактов реле.

• Единица измерения: 1 шт
• Габариты (мм): 574x360x70
• Масса (кг): 6.40

• Напряжение питающей сети 220 В, частотой 50&plusmn,1 Гц с пределами изменения, В: 175&hellip,245
• Выходное напряжение постоянного тока (как при наличии, так и при отсутствии напряжения сети), В : 20&hellip,28
• Ток нагрузки номинальный, A: 0&hellip,4,5
• Ток заряда АКБ стабилизированный, А: 0,45&hellip,0,65
• Максимальный ток нагрузки в режиме ОСНОВНОЙ при заряженной АКБ, кратковременно (5 сек.), А : 5
• Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме РЕЗЕРВ, В : 21&hellip,22
• Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более: 40
• Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более: 5
• Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
• Рекомендуемая ёмкость АКБ, Ач: 40
• Количество АКБ, шт.: 2
• Характеристики релейного выхода:
  напряжение, В, не более,:60
  ток, мА, не более,: 50
• Сечение провода, зажимаемого в клеммах колодок, мм2, не более: 2,5
• Габаритные размеры ШхГхВ, мм, не более:
  без упаковки:445х328х193
  в упаковке: 574х360х70
• Масса, нетто (брутто), кг, не более: 5,1 (6,4)
• Диапазон рабочих температур, С: -10&hellip,+40
• Относительная влажность воздуха при 25С, %, не более: 80
• Степень защиты оболочкой по ГОСТ 14254-96: IP20
