ИБП для стационарных радиостанций Волна ББП-5/30 RACK.

ИБП для стационарных радиостанций 13,8 В, ток до 30 А в режиме 'резерв'. Корпус под 2 АКБ 17 Ач, возможность подключать внешние АКБ 17- 40 Ач.. Температурная компенсация напряжения заряда АКБ. Защита АКБ от переполюсовки, короткого замыкания, глубокого разряда. Функция 'холодный запуск'. 3 информационных выхода (реле).

Анализ специфики работы силовых структур (МВД, ГИБДД) показал, что максимальная активность при использовании радиосредств не превышает соотношения передача/приём — 1:4 (план «Перехват» для структур ГИБДД). Учитывая именно такой режим работы большинства радиостанций (за исключением ретрансляторов), мы предлагаем технические решения, которые позволяют сделать недорогой качественный бесперебойный источник. Использование аккумулятора ёмкостью 12 Ач позволяет обеспечить работу радиостанции при отключении электроэнергии в течение 3,5 часов (в режиме ожидания — до 17 часов).



Особенности Волна ББП-5/30 RACK

питание нагрузки напряжением при наличии напряжения в электрической сети (режим «ОСНОВНОЙ»),

автоматический переход на резервное питание от АКБ при снижении напряжения электрической сети ниже допустимого уровня (см. п.1 таблицы 1) или при отключении электрической сети (режим «РЕЗЕРВ»),

оптимальный заряд АКБ при наличии напряжения питающей сети (режим «ОСНОВНОЙ»),

сохранение номинальных параметров при изменении входного напряжения питания в широких пределах (см. таблицу 1, п.1),

защиту изделия и нагрузки от неправильного подключения (переполюсовки) клемм АКБ,

защиту от короткого замыкания клемм АКБ,

защиту АКБ от глубокого разряда в режиме «РЕЗЕРВ» путем отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до уровня, указанного в п.5 таблицы 1,

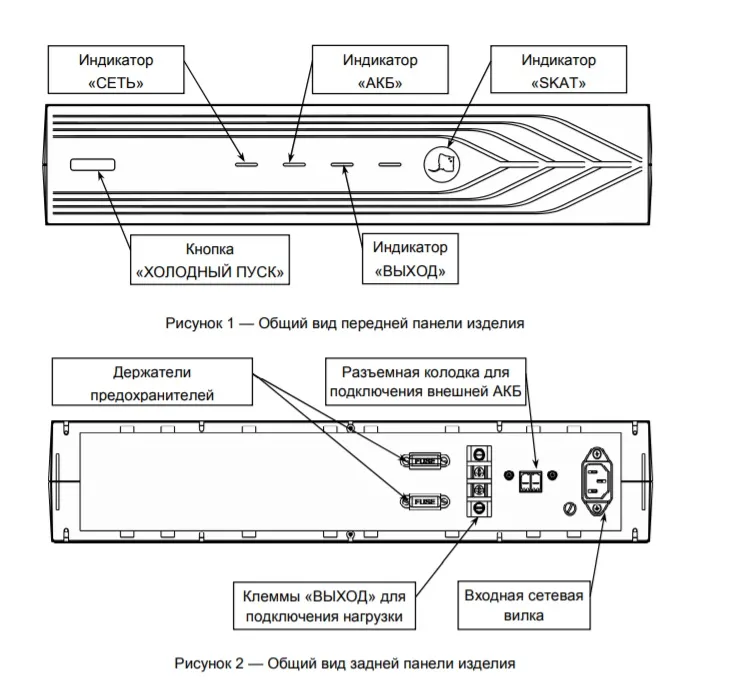

светодиодную индикацию наличия напряжения электрической сети: «СЕТЬ»,

светодиодную индикацию процесса заряда АКБ: «АКБ»,

светодиодную индикацию наличия напряжения выхода: «ВЫХОД»,

светодиодную индикацию наличия питающих напряжений (от сети и/или АКБ): «SKAT»,

защиту питающей сети от короткого замыкания в изделии посредством плавкого предохранителя,

возможность включения выходного напряжения при отсутствии сетевого напряжения и наличии исправной и заряженной АКБ (кнопка «ХОЛОДНЫЙ ПУСК»).

Комплект поставки

1. Блок ВОЛНА ББП-5/30 RACK - 1 шт.
2. Перемычки АКБ и кабель для внутренней АКБ в комплекте - 1 компл.
3. Сетевой шнур питания - 1 шт.
4. Предохранитель 15 А - 2 шт.
5. Руководство по эксплуатации - 1 экз.
6. Тара упаковочная - 1 шт.
7. Ответные части разъемных колодок в комплекте - 1 компл.
8. Комплект кронштейнов с крепежом для установки в 19” стойку (шкаф) - 1 компл.
9. Комплект крепежа - 1 компл.

• Единица измерения: 1 шт
• Габариты (мм): 525x455x97
• Масса (кг): 3.60

• Наименование параметра: Значение параметра
• Напряжение питающей сети ~220 В, частотой 50±1 Гц с пределами изменения, В: 170...242
• Выходное напряжение постоянного тока, В: 10,5...13,8
• Номинальный выходной ток, А, не более: 5
• Кратковременный максимальный ток нагрузки от АКБ, А, не более: 30*
  ВНИМАНИЕ! Ток нагрузки до 30,0 А обеспечивает только ИСПРАВНАЯ И ПОЛНОСТЬЮ ЗАРЯЖЕННАЯ АККУМУЛЯТОРНАЯ БАТАРЕЯ. Продолжительность такого режима ОГРАНИЧЕНА и зависит от величины тока нагрузки, состояния аккумуляторной батареи и частоты отключения электроэнергии
• Ток заряда АКБ (без нагрузки), А: 5,5
• Напряжение на АКБ, при котором отключается нагрузка, В.: 10,5 – 11
  ВНИМАНИЕ! Цепь защиты ограничивает степень разряда АКБ. ЦЕПЬ ОТКЛЮЧИТ НАГРУЗКУ АВТОМАТИЧЕСКИ. Дальнейшая работа изделия возможна только после появления сетевого напряжения или при подключении исправной, заряженной АКБ и нажатии кнопки «ПУСК». При необходимости экстренно запитать нагрузку от АКБ отключенной по разряду, необходимо удерживать кнопку «ПУСК».
• Величина напряжения пульсаций (от пика до пика) выходного напряжения, мВ, не более: 5
• Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более: 8
• Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
• Рекомендуемая емкость внутренняя/внешняя АКБ, шт. х Ач: 1х17 или 2х17/ 1х17—1х40
• Количество АКБ, шт.: 1 или 2
• Сечение провода, зажимаемого в клеммах колодок, мм2: 2,5
• Габаритные размеры (ВхШхГ), мм, не более в/без упаковки: 446х414х88***/525х455х97
• Вес (без аккумулятора), кг, не более нетто (брутто): 2,6 (3,6)
• Диапазон рабочих температур, °С: -10…+40
• Относительная влажность воздуха при 25 С, %, не более: 80
  ВНИМАНИЕ! Не допускается наличия в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.)
• Степень защиты оболочкой по ГОСТ 14254-2015: IP20
  Примечание:
  * При полностью заряженной АКБ.
  ** Значение тока заряда АКБ не должно превышать 25% от значения номинальной емкости АКБ, поэтому, для исключения «перезарядки» и термического повреждения АКБ не рекомендуется использовать аккумуляторные батареи, емкостью менее чем указано в таблице 1 п.10.
  *** Размер без кронштейнов.
