Блок переключения питания с зарядным устройством БПЗУ-48.

Блок переключения питания с зарядным устройством БПЗУ-48 (БПЗУ-60) предназначен для создания системы бесперебойного питания с использованием внешнего источника питания 48 (60) В и четырех (пяти) подключенных последовательно 12 В аккумуляторных батарей (АКБ)*.

Изделие обеспечивает:

• питание аппаратуры стабилизированным напряжением от источника питания 48 или 60 В (в состав изделия не входит) при наличии напряжения в электрической сети 220 В AC,
• автоматический переход на резервное питание от четырех (БПЗУ-48) или пяти (БПЗУ-60) включенных последовательно АКБ при пропадании электрической сети,
• оптимальный заряд АКБ при наличии напряжения в электрической сети,
• защиту АКБ от глубокого разряда,
• защиту от короткого замыкания клемм АКБ,
• индикацию наличия входного, выходного напряжений и работы от АКБ.

Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.

По способу защиты человека от поражения электрическим током изделие соответствует классу IIIпо ГОСТ 12.2.007.0-75.

Конструктивно изделие выполнено в пластмассовом корпусе с креплением на 35мм DIN-рейку.Степень защиты в соответствии с ГОСТ 14254 IP20.

* Для последовательного соединения необходимо использовать аккумуляторные батареи одинаковой емкости, одной модели и одной даты выпуска.

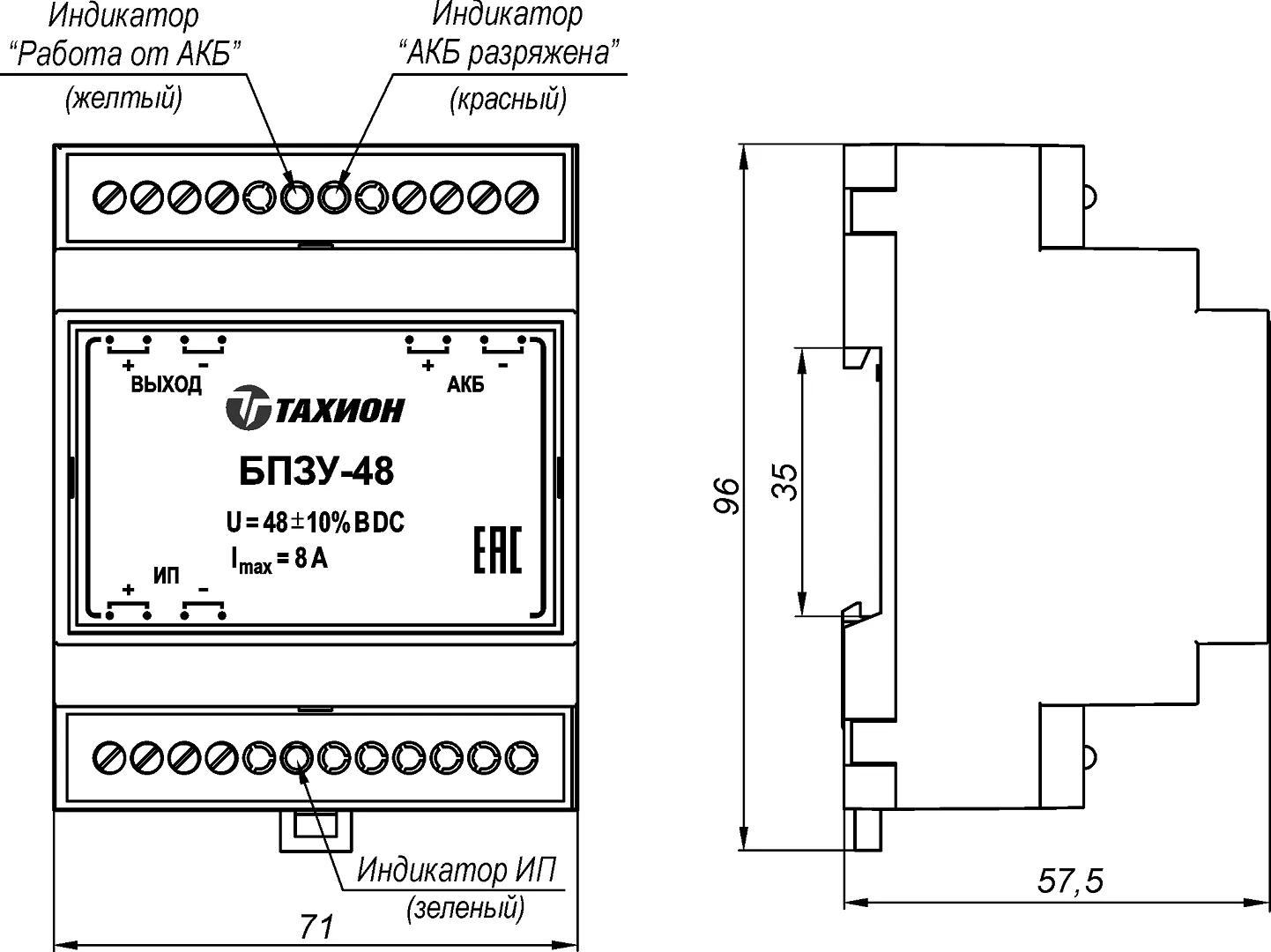

Габаритные размеры



Схемы подключения

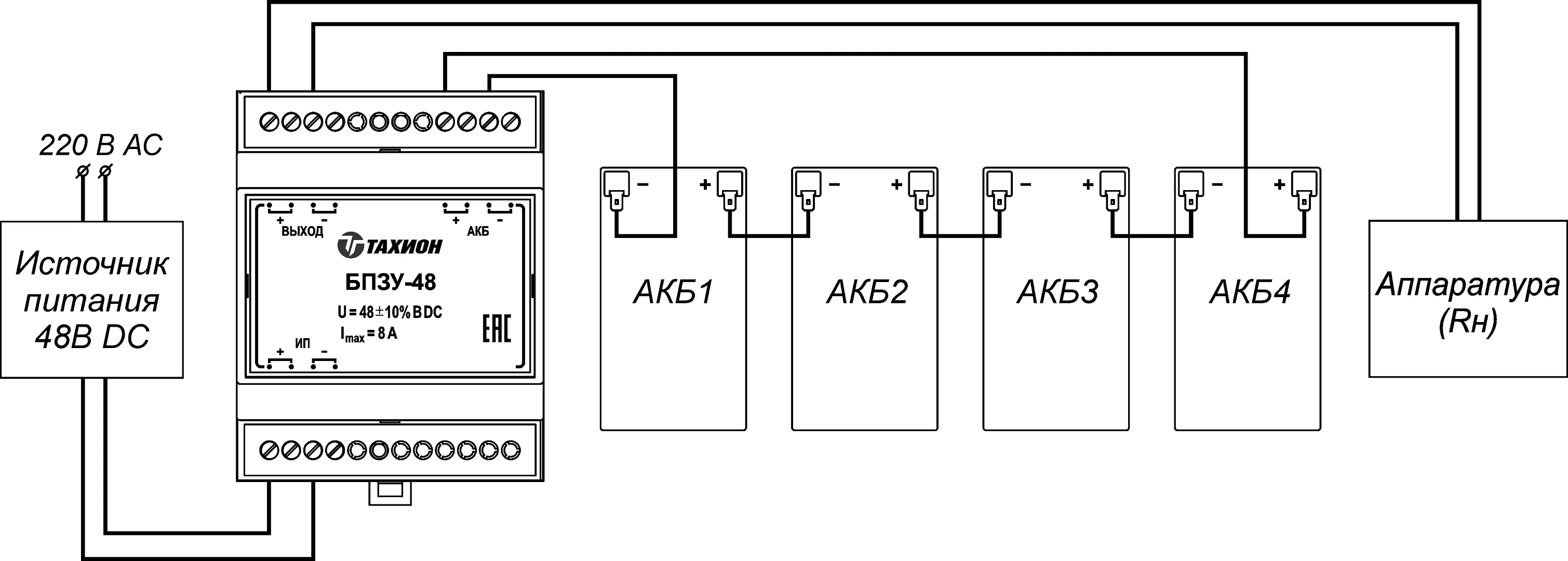

Схема подключения БПЗУ-48



Схема подключения БПЗУ-60

• Единица измерения: 1 шт
• Габариты (мм):
• Масса (кг): 0.00

• Ток заряда батареи: 0,5 А
• Тип АКБ: герметичные свинцово-кислотные необслуживаемые, напряжением 12 В
• Ёмкость АКБ: не более 9 А/ч
• Время прерывания при переключении на резервное питание: 5&divide,10 мс
• Диапазон рабочих температур: -40С &divide,+60С
• Сечение подключаемых проводов: не более 2,5 мм
• Средняя наработка на отказ, не менее: 10 000 ч
• Средний срок службы, не менее: 8 лет
• Габаритные размеры: 90 х 70 х 58 мм
• Вес c упаковкой: не более 300 г
