Извещатели охранные точечные магнитоконтактные ИО102-50 (далее извещатели) предназначены для блокировки гаражных ворот, ангаров, железнодорожных контейнеров, телефонных шкафов и других конструктивных магнитопроводящих (металлических) и магнитонепроводящих (алюминиевых, деревянных и т.д.) элементов зданий и сооружений на открывание и смещение с выдачей в шлейф приёмно-контрольного прибора извещения о тревоге путем размыкания или замыкания контактов геркона.

Извещатели конструктивно состоят из магнитоуправляемого датчика (геркона, помещённого в пластиковый или металлический корпус) и управляющего магнита (магнит, установленный в пластиковый или металлический корпус).

Конструкция извещателя обеспечивает степень защиты оболочки IP55 по ГОСТ 14254-2015.

Особенности ИО 102-50 Б2П (2):

• Тип корпуса:

• Тип геркона: с двумя контактами

  Под воздействием магнитного поля контакт 2 замыкается с контактом 1.
• Материал корпуса: пластик
• Материал гофрорукава: пластик
• Вывод длиной 600 мм

Монтаж извещателя

Монтаж извещателя на объекте производится в соответствии с требованиями ВСН 2509.68-85 «Ведомственные технические условия на монтаж, испытания и сдачу в эксплуатацию установок охранной и пожарной сигнализации».

Управляющий магнит устанавливается на подвижной части контролируемых поверхностей. Датчик магнитоуправляемый устанавливается на неподвижной части контролируемых поверхностей

Техническое обслуживание

В процессе эксплуатации извещатель следует осматривать не реже 1 раза в квартал. При осмотре следует обращать внимание на:

• надежность крепления датчика и магнита
• исправность электрической изоляции
• надежность подключения датчика к шлейфу сигнализации

Подключать провода, а также устранять неисправности допускается только в обесточенном состоянии.

Транспортирование и хранение

Транспортирование извещателя должно соответствовать условиям хранения 5 по ГОСТ 15150. Хранение извещателя в упаковке на складах потребителя должно соответствовать условиям хранение 3 по ГОСТ 15150.

Гарантийные обязательства

Предприятие-изготовитель гарантирует соответствие извещателя ИО102-50 требованиям технических условий ПАШК.425119.121ТУ при соблюдении потребителем условий монтажа, эксплуатации, транспортирования и хранения.

Гарантийный срок эксплуатации 5 лет со дня ввода извещателя в эксплуатацию, но не более 5,5 лет со дня отгрузки с предприятия-изготовителя.

В комплект поставки извещателя входят:


1. датчик магнитоуправляемый – 1 шт.
2. управляющий магнит – 1 шт.
3. этикетка – 1 шт на одну транспортную упаковку.

• Единица измерения: 1 шт
• Габариты (мм): 50x32x60
• Масса (кг): 0.16

• Тип контактов: НЗ
• Расстояние между магнитом и герконом, мм:
      при размыкании контактов, более: 65
      при замыкании контактов, менее: 30
• Максимально допустимые токи и напряжения:
      максимальное коммутируемое напряжение, В: 30
      максимальный коммутируемый ток, А: 0.05
• Степень защиты: IP55
• Диапазон рабочих температур, °С: -50…+50

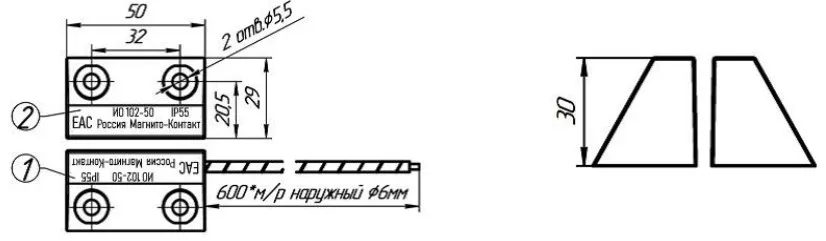

• Габаритные размеры, мм:
      корпус геркона: 50х32х30
      корпус магнита: 50х32х30
• Масса, не более: 155 г
• Цвет: белый, коричневый
