Извещатели охранные точечные магнитоконтактные ИО102-555 (далее извещатели) предназначены для блокировки дверных и оконных проемов, организации устройств типа «ловушка», а также блокировки других конструктивных элементов зданий и сооружений на открывание или смещение с выдачей извещения о тревоге на пульт централизованного наблюдения, прибор приёмно-контрольный или концентратор размыканием шлейфа сигнализации контактами встроенного геркона.

Извещатели предназначены для открытой установки на поверхности охраняемой конструкции.

Извещатель конструктивно состоят из двух блоков: исполнительного (магнитоуправляемого датчика) и задающего (управляющего магнита), заключенных в пластиковые корпуса по форме близкой к прямоугольной.

Особенности ИО 102-555 НР+ТШ

• Тип применяемого геркона: Нормально разомкнутый

  контакты геркона 1 и 2 замыкаются под действием магнита.
  1 и 2 – 2 провода НВ-0,2, 3 и 4 – 2 провода НВ-0,2 тамперный шлейф
• Длина выводов, мм тип провода, количество: 180, 4 провода: 2 провода НВ-0,2 тамперный (антисаботажный) шлейф, 2 провода НВ-0,2 вывод геркона
• Расстояние срабатывания, мм, и менее: 20, немагнитопроводящая поверхность, 4, магнитопроводящая поверхность
• Расстояние восстановления, мм, не более: 45, немагнитопроводящия поверхность, 15, магнитопроводящая поверхность
• Корпус: ABS пластик
• Допуск смещения блоков извещателя друг относительно друга - 3 мм.

В комплект поставки извещателя входят:


1. датчик магнитоуправляемый – 1 шт.
2. управляющий магнит – 1 шт.
3. паспорт – 1 шт на одну партию.

Монтаж извещателя

Монтаж извещателя на объекте производится в соответствии с требованиями ВСН 2509.68-85 «Ведомственные технические условия на монтаж, испытания и сдачу в эксплуатацию установок охранной и пожарной сигнализации».



Техническое обслуживание

В процессе эксплуатации извещатель следует осматривать не реже 1 раза в квартал. При осмотре следует обращать внимание на:

• отсутствие механических повреждений корпуса
• надежность крепления датчика и магнита
• исправность электрической изоляции
• надежность подключения датчика к шлейфу сигнализации

Подключать провода, а также устранять неисправности допускается только в обесточенном состоянии.

Транспортирование и хранение

Транспортирование извещателя должно соответствовать условиям хранения 5 по ГОСТ 15150. Хранение извещателя в упаковке на складах потребителя должно соответствовать условиям хранение 1 по ГОСТ 15150.

Гарантийные обязательства

Предприятие-изготовитель гарантирует соответствие извещателя ИО 102-555 требованиям технических условий ПАШК.425119.111ТУ при соблюдении потребителем условий монтажа, эксплуатации, транспортирования и хранения.

Гарантийный срок эксплуатации 5 лет со дня ввода извещателя в эксплуатацию, но не более 5,5 лет со дня отгрузки с предприятия-изготовителя.

Пример подключения извещателей ИО 102-555 НР+ТШ к ПКП (частый способ подключения извещателя)


Пример подключения извещателей ИО 102-555 НР+ТШ к ПКП (рекомендуемый способ подключения извещателя)

• Единица измерения: 1 шт
• Габариты (мм): 40x15x20
• Масса (кг): 0.04

• Тип контактов: НЗ
• Расстояние между магнитом и герконом, мм:
      при размыкании контактов, более: 15
      при замыкании контактов, менее: 4
• Максимально допустимые токи и напряжения:
      максимальное коммутируемое напряжение, В: 72
      максимальный коммутируемый ток, мА: 500
• Степень защиты: IP66
• Диапазон рабочих температур, °С: -50…+85
• Габаритные размеры, мм:
      корпус геркона: 40х15х10
      корпус магнита: 40х15х10
• Масса, не более: 0.035 кг

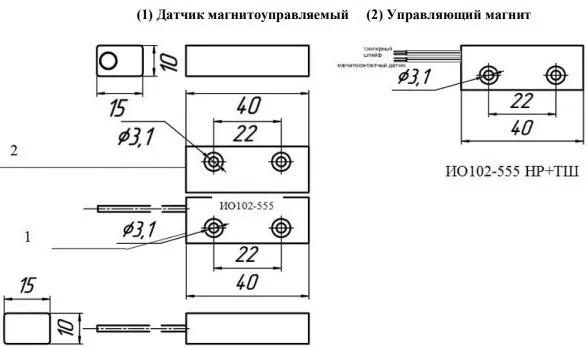

  Габаритные, установочные и присоединительные размеры
