Извещатель дымовой оптико-электронный Рубеж ИП 212-87 является типовым для использования в промышленных помещениях, ресторанах, кафе, гостиницах, магазинах, в офисах, административных зданиях, торгово-развлекательных комплексах, в частных коттеджах и других соружениях.

Извещатель пожарный дымовой оптико-электронный ИП 212-87 предназначен для раннего обнаружения загорания, сопровождающегося появлением дыма малой концентрации в закрытых помещениях различных зданий и сооружений. Питание извещателя и передача сигнала «Пожар» осуществляется по двухпроводному шлейфу сигнализации и сопровождается включением оптического индикатора при срабатывании извещателя. Извещатель не реагирует на изменение температуры, влажности, на наличие пламени, естественного или искусственного света.

Данный дымовой оптико-электронный извещатель исполнения серии «Шатер» с улучшенными характеристиками и эстетичным внешним видом, с визуальной индикацией состояния извещателя и безвинтовыми контактами имеет следующие конструктивные преимущества:

в извещателе применена уникальная микросхема собственной разработки, осуществляющая микропроцессорную обработку сигнала, что максимально снижает вероятность ложных срабатываний,

новый улучшенный алгоритм автоматической компенсации запыленности обеспечивает корректную работу при высоком уровне запыления, повышает помехозащищенность и позволяет исключить ложные срабатывания,

шесть режимов оптической индикации,

увеличенная площадь дымозахода обеспечивает оперативность срабатывания извещателя при появлении первых признаков дыма,

тестирование извещателя осуществляется двумя способами: с помощью оптического тестера ОТ-1 (направив лазерный луч на светодиод извещателя) либо специальным тестирующим устройством (ввод в дымовую камеру извещателя металлического штырька через технологическое отверстие в корпусе), что обеспечивает полную проверку функционирования извещателя, включая работу оптического канала,

корпус извещателя изготовлен из ударопрочного и износостойкого материала высокого качества АБС.

Извещатель предназначен для круглосуточной и непрерывной работы с приемно-контроль­ными приборами, обеспечивающими напряжение питания в шлейфе сигнализации в диапазоне от 9 до 27 В и воспринимающими сигнал «Пожар» в виде скачкообразного уменьшения внутреннего сопротивления извещателя в прямой полярности до величины не более 500 Ом, таких как Гранит, Гранд Магистр, ВЭРС ПК, Сигнал-20, Сигнал-20П и др.

Извещатель выполняет следующие функции:

измерение концентрации дыма,

цифровая обработка по специальным алгоритмам результатов измерений и принятие решения о переходе в режим «Пожар»,

контроль и индикация работоспособности дымового канала,

индикация дежурного режима и неисправности,

автоматическая компенсация запылённости дымовой камеры,

тестирование с помощью специального оптического тестера.

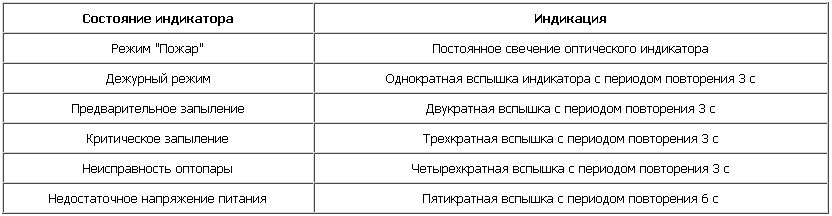

Режимы индикации состояния извещателя приведены в таблице:


Сигнал «Пожар» сохраняется после окончания воздействия на извещатель дыма. Сброс производится с приемно-контрольного прибора отключением питания извещателя на время не менее 2 сек.

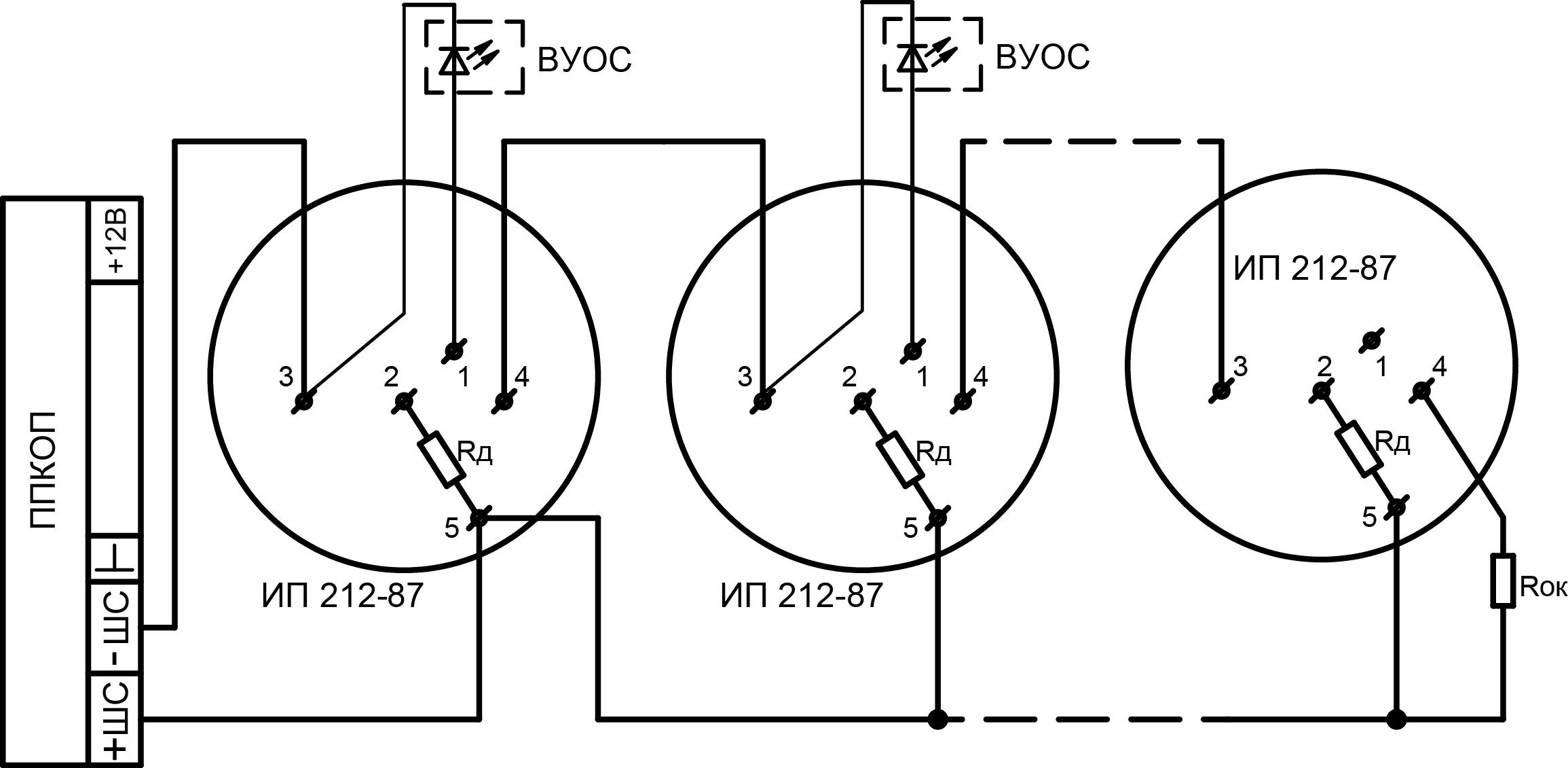

Соединение датчика с розеткой является разъемным. Круговые контакты позволяют устанавливать извещатель, не ориентируя его относительно розетки. Розетка является унифицированной и позволяет устанавливать любой извещатель тм Рубеж без перемонтажа системы. Подключение минусового провода ШС к контактам 3 и 4, короткозамкнутым через извещатель, позволяет получить сигнал «неисправность ШС» на ППКП при изъятии извещателя с розетки.

Извещатель может устанавливаться на подвесной потолок, с помощью специальной розетки, совмещенной с монтажным кольцом.

Безвинтовой способ крепления проводов с помощью кнопки-зажима обеспечивает надежный контакт и простоту монтажа.

При подключении извещателя к ШС приемно-контрольного прибора, имеющего функцию определения количества сработавших извещателей (функция двойной сработки), необходимо использовать добавочный резистор Rд. Номинал добавочного резистора зависит от того, к какому приемно-контрольному прибору подключен извещатель и рассчитывается исходя из сопротивления шлейфа прибора в режимах «Пожар» и «Внимание».


Если не требуется функция двойной сработки, то добавочный резистор Rд не устанавливается. При этом приемно-контрольный прибор должен иметь функцию ограничения тока в режиме «Пожар» до 20 мА во избежание выхода из строя извещателя.


Датчик и контактная база (розетка) извещателя ИП 212-87

• Единица измерения: 1 шт
• Габариты (мм): 106x106x45
• Масса (кг): 0.21

• Чувствительность извещателя: 0,05-0,2 дБ/м
• Напряжение питания : 9-27 В
• Ток потребления в дежурном режиме: не более 0,095 мА
• Инерционность срабатывания: не более 10 сек
• Допустимый уровень воздействия фоновой освещенности: 12000 лк
• Допустимая скорость воздушного потока: до 10 м/с
• Помехоустойчивость (по ГОСТ Р 53325):: 3 степень
• Степень защиты оболочки извещателя: IP 30
• Габаритные размеры: Ø106х45 мм
• Вес извещателя: 210 г.
• Максимальная относительная влажность: 93 ± 1%
• Диапазон рабочих температур: -25 - +55 °С
• Средний срок службы: не менее 10 лет
