Датчик вскрытия корпуса

Пассивный ИК-извещатель ST-AD300P может применяться в системах охранной сигнализации частных домов, а также административных или коммерческих объектов и фиксирует нарушителей в зоне диметром до 8 м, под углом обзора 360°. Этот потолочный датчик движения предоставляет возможность выбора 1 из 3 уровней чувствительности, использует СИД индикатор для удобства настройки и эксплуатации, а встроенный детектор вскрытия корпуса предотвращает саботаж системы. Минимизировать число ложных срабатываний позволяют сдвоенный пироэлемент, алгоритм цифровой обработки сигналов и защита от животных. Кроме того, для эффективного обнаружения нарушителей в помещениях, где температура близка к температуре тела человека, этот датчик движения использует алгоритм динамической термокомпенсации.

Такое устройство, как пассивный датчик движения (потолочный или настенный), используется в системах охранной сигнализации частных домов, а также административных или коммерческих объектов. В этих системах его применяют, в основном, для организации второго рубежа защиты, то есть контроля внутреннего пространства помещений, а в качестве первого рубежа в подобных случаях устанавливаются активные ИК-извещатели или ИК-барьеры, предназначенные для охраны периметра. Также пассивные датчики движения могут быть востребованы в системах «умный дом», где по их сигналу осуществляется управление освещением, вентиляцией, автоматикой ворот и т.д.

Высокие эксплуатационные характеристики

Извещатель движения ST-AD300P имеет диаметр зоны обнаружения 8 м, при высоте установке 3,6 м, а угол детектирования по горизонтали составляет 360°. При этом устройство позволяет выбрать 1 из 3 уровней чувствительности ИК-сенсора, переключение между которыми осуществляется перемычкой на задней части корпуса, и оснащено СИД индикатором для удобства настройки и эксплуатации. Встроенный датчик вскрытия позволяет предотвратить саботаж охранной сигнализации, а широкий диапазон напряжения питания (9–16 В DC) обеспечивает работу извещателя со многими системами. Кроме того, этот потолочный датчик движения имеет компактный корпус, выполненный из негорючих материалов, и способен работать в широком температурном диапазоне от -10°С до +55°С и при влажности до 95%.

Принцип работы ИК-извещателей

Любой пассивный датчик движения, потолочный ST-AD300P или настенный ST-AD010P, работает по принципу определения температуры объекта, которая, как правило, отличается от температуры окружающей среды. Инфракрасное (тепловое) излучение, идущее от нарушителя, улавливается оптической системой − линзой Френеля − и направляется на полупроводниковый пироэлектрический преобразователь. Это вызывает изменение электрического потенциала пироэлемента, которое обрабатывается по специальному алгоритму и при обнаружении нарушителя приводит к включению сигнала тревоги. Чтобы датчик движения не реагировал на нагретые, но неподвижные объекты, линзы «разбивают» его зону чувствительности на несколько отдельных лучей, и устройство срабатывает в том случае, если объект последовательно пересекает несколько из них.

Сдвоенный пироэлемент для исключения ложных срабатываний

Инфракрасный сенсор модели ST-AD300P обеспечивает минимум ложных срабатываний, в том числе, за счет применения сдвоенного (дифференциального) пироэлемента. Реализуя дифференциальный метод детекции, этот потолочный датчик движения отфильтровывает помехи путем наложения друг на друга сигналов от двух пироэлементов и отбрасывания непродублированных колебаний. Данный метод позволяет значительно снизить число ложных тревог, в то время как датчик движения с одиночным пироэлементом в ИК-сенсоре одинаково реагирует на любое изменение температуры, независимо от того, вызвано оно движением человека или включением обогревательного прибора.

Цифровая обработка сигналов и термокомпенсация

После того, как потолочный датчик движения ST-AD300P зафиксирует тепловое излучение с помощью сверхчувствительного сдвоенного пироэлемента, электронный сигнал обрабатывается процессором с использованием современного цифрового алгоритма, что гарантирует высокую точность детекции. Для эффективного обнаружения нарушителей в теплых помещениях, где температура окружающей среды близка к температуре тела человека, этот датчик движения использует алгоритм динамической термокомпенсации. Кроме того, извещатель ST-AD300P не реагирует на движения животных весом до 11 кг, что позволяет избежать ложных срабатываний.

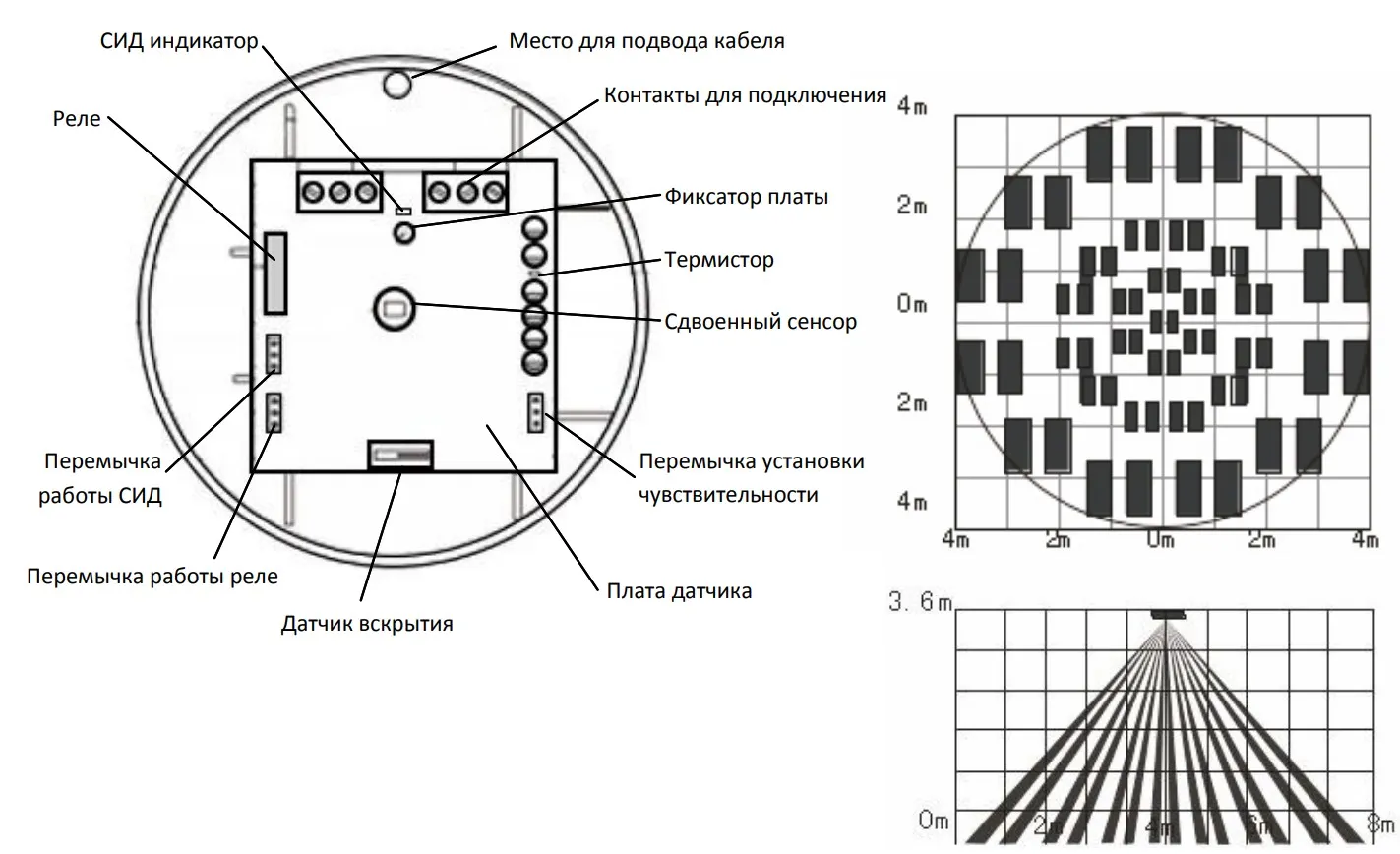

Внешний вид и область обнаружения

• Единица измерения: 1 шт
• Габариты (мм): 106x106x36
• Масса (кг): 0.15

• Дистанция обнаружения движения: 8 м (при высоте монтажа 3,6 м)
• Угол обнаружения движения: 360
• Игнорирование животных: Да, 11 кг
• Длительность тревоги: 1 с
• Тревожный выход: НЗ или НР, ОБЩ, до 3 А / 30 В (DC)
• Датчик вскрытия: НЗ, ОБЩ, до 1А / 30 В (DC)
• Питание: 916 В (DC)
• Потребляемый ток: 20 мА
• Класс защиты: IP41
• Диапазон рабочих температур: от -10 до +55С
• Диапазон рабочей влажности: 10%95%
• Габариты потолочного датчика: d106 x 36 мм
