Преобразователь интерфейса Gate-Ethernet/Wiegand (версия 2). Специализированный преобразователь интерфейса Gate-Ethernet/Wiegand (версия 2) используется для подключения серверов распознавания (автономеров или иных идентификационных признаков) к контроллеру СКУД по спецпротоколу. Преобразователь обеспечивает прием кодовой посылки по сети Ethernet от сервера распознавания, декодирование полученной посылки и выдачу кода идентификатора на требуемый Wiegand вход контроллера СКУД. Конфигурация преобразователя происходит с помощью специальной утилиты — программы, работающей под управлением операционной системы MS WINDOWS. В программе задается начальный IP адрес устройства и другие параметры связи.

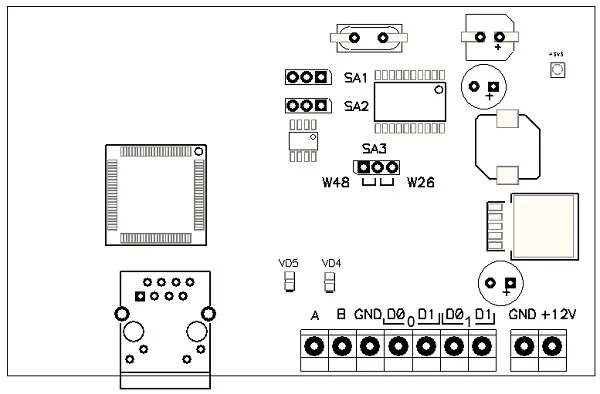

Джампер SA3 определяет тип выходного интерфейса: Wiegand-48 или Wiegand-26.Специализированный преобразователь Gate-Ethernet/Wiegand (версия 2) предназначен для подключения сервера системы распознавания к контроллеру СКУД по сети Ethernet в качестве считывателя особых типов идентификаторов. Преобразователь производит прием кодовой посылки от сервера распознавания, определение признака направления (канала распознавания) и выдачу кода идентификатора на соответствующий вход Wiegand контроллера СКУД. Формат выходной посылки преобразователя может быть Wiegand-48 или Wiegand-26. Выбор режима формата Wiegand определяется положением джампера SA3 на плате преобразователя: левое положение (ближе к ключевому скосу контактной группы) – Wiegand-48, правое положение – Wiegand-26. При подключении к контроллеру СКУД Gate (Gate-8000 или Gate-8000-Ethernet) необходимо на самом контроллере тоже выбрать соответствующий протокол входа: Wiegand-48 (Автомат) или Wiegand-26. Аналогичным способом преобразователь может быть использован для передачи кодов идентификаторов на контроллер Gate-IP-Base (в режиме Wiegand-42 или 26) из состава СКУД Gate-IP-Web. Выбор используемого интерфейса Wiegand связан со спецификой конкретных типов идентификации и серверов распознавания. Так, для технологии распознавания автономеров и передачи в СКУД полного автономера потребуется режим Wiegand-48. Для технологии распознавания лиц (или иных признаков) может использоваться стандартный Wiegand-26. Примечание: преобразователь версии 1, выпускаемый до октября 2020 года, имел только один выходной интерфейс - Wiegand-48.

• Единица измерения: 1 шт
• Габариты (мм): 75x135x25
• Масса (кг): 0.00

• Входной интерфейс Ethernet 10/100BaseT 1 порт
• Выходы Wiegand 2 шт., интерфейсы Wiegand-48 или Wiegand-26 (джампер SA3)
• Питание 12В
• Максимальный ток потребления 200 мА
• Макс. длина кабеля для подключения к контроллеру СКУД при использовании витой пары 5 кат. 50м
• Габариты, мм (ШхВхГ) 75х135х35
• Рабочая температура от - 20°C до +50°C
• Относительная влажность не более 90% (без конденсата)
• Конструкция электронная плата в пластиковом корпусе, розетка RJ-45 для подключения к сети Ethernet, разъем для внешних коммутаций (питание, Wiegand).
• Тип крепления под винт / на DIN рейку
• Индикация преобразователя Индикация на розетке RJ-45 (два светодиода): зеленый — наличие подключения к сети, желтый — передача данных,
• Индикация на плате преобразователя (три светодиода): VD1, VD2 — дублируют индикацию на розетке RJ-45. VD3 — (красный) индикация сессия передачи данных.
