Контроллер Parsec EC-02 предназначен для организации сложных алгоритмов управления точками прохода в системах управления доступом. С помощью контроллера EC-02 можно организовать работу шлюза, управление различными типами турникетов и так далее. При этом возможна работа в 3-х режимах:

Режим двух контроллеров,

Режим одного контроллера,

Автономный режим.

Возможности контроллера определяются программным обеспечением установленного в нем микропроцессора. Программное обеспечение может периодически обновляться с целью расширения функциональности устройства.

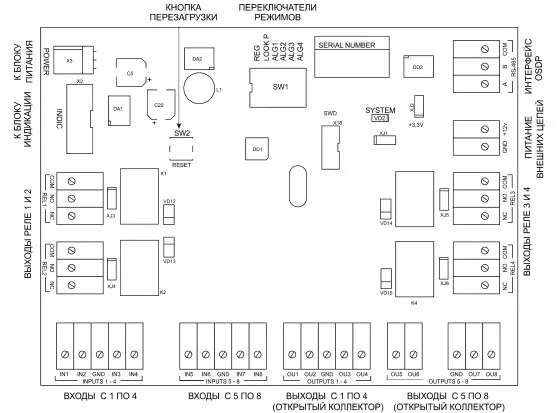

Расположение основных компонентов печатной платы


Контроллер имеет следующие основные ресурсы:

8 входов, рассчитанных на подключение «сухих» контактов. Для различных применений может использоваться разное число входов,

4 релейных выхода с перекидными контактами,

8 выходов с открытым коллектором,

6 переключателей режимов для задания режимов работы устройства,

4 светодиода, индицирующих состояние соответствующих реле.

Подключаемые контроллеры

NC-1000

NC-2000

NC-2000-IP

NC-5000

NC-8000

NC-32K

NC-32K-IP

NC-100K-IP

Исполнение

Контроллер выполнен в виде функционально законченного устройства в стандартном пластиковом корпусе с платой индикации, и имеет встроенный источник питания от сети переменного тока с возможностью установки резервного аккумулятора, позволяющего поддерживать работу контроллера при временном отсутствии напряжения в сети.

• Единица измерения: 1 шт
• Габариты (мм): 290x230x85
• Масса (кг): 1.70

Габаритные размеры, мм: 290х230х85
• Вес брутто/нетто, г: 1,7 кг / 1,4 кг
• Диапазон рабочих температур, °C: 0...+55
• Допустимая влажность, %: 0...90 без конденсата
• Количество подключаемых контроллеров, шт: 2
• Режим работы, ч: 24
• Первичное питание, В: 220 В (±10%) 50 Гц
• Потребляемая мощность, Вт: не более 50
• Вторичное питание, В: 11-14 (постоянный ток)
• Ток потребления 12 В, mA: 200 (max)
• Нагрузочные способности:
      реле 1…4, A: 2 (120 В переменного или постоянного тока)
      выходы с открытым коллектором (ОК), мА: 25 (12 В, только постоянный ток)
• Максимально допустимое напряжение на выходах с ОК, В: 24 (только постоянный ток)
