Инжектор PoE-12-I.

Инжектор PoE-12-I предназначен для питания по сети Ethernet гермобоксов ТГБ-7 РоЕ, ТГБ-7 РоЕ+, IР-камер с технологией РоЕ и других устройств, поддерживающих технологию питания Power over Ethernet (PoE).

Инжектор PoE-12-I обеспечивает при использовании кабеля категории 5e доставку не менее 42 Вт мощности на входе питаемого устройства (PD) на дальность до 100 м. При использовании удлинителей линий интерфейса Ethernet (УЛИ-Е) на максимальной дальности 500 м мощность на входе питаемого устройства не менее 11 Вт.

Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.

Инжектор PoE-12-I соответствует:

• техническим требованиям ГОСТ Р 51558-2008,
• требованиям по безопасности ГОСТ Р МЭК 60065-2005,
• требованиям по ЭМС ГОСТ Р 50009-2000, ГОСТ Р 51317.3.2-99, ГОСТ Р 51317.3.3-99.

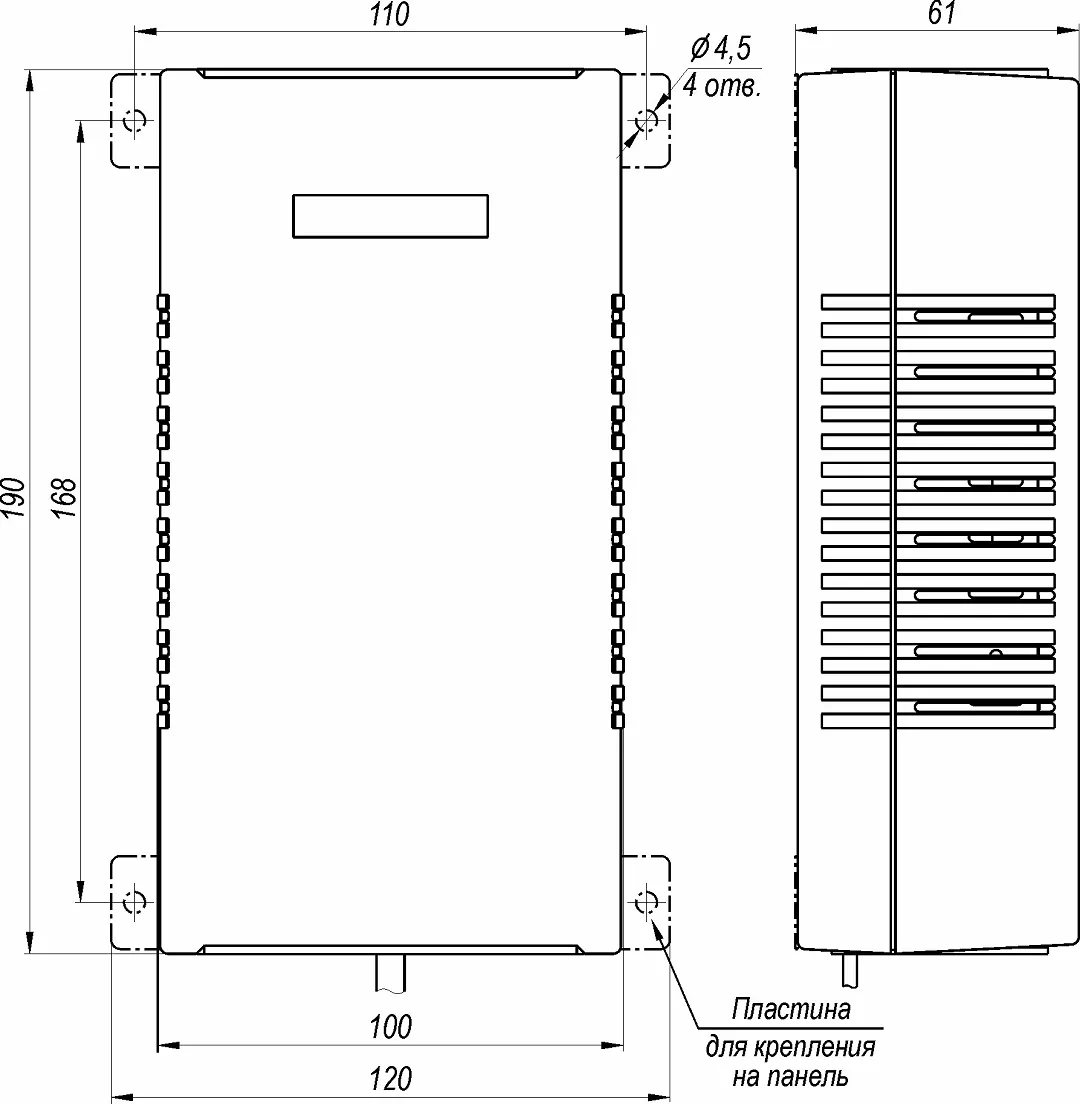

Габаритные и установочные размеры



Примеры подключения

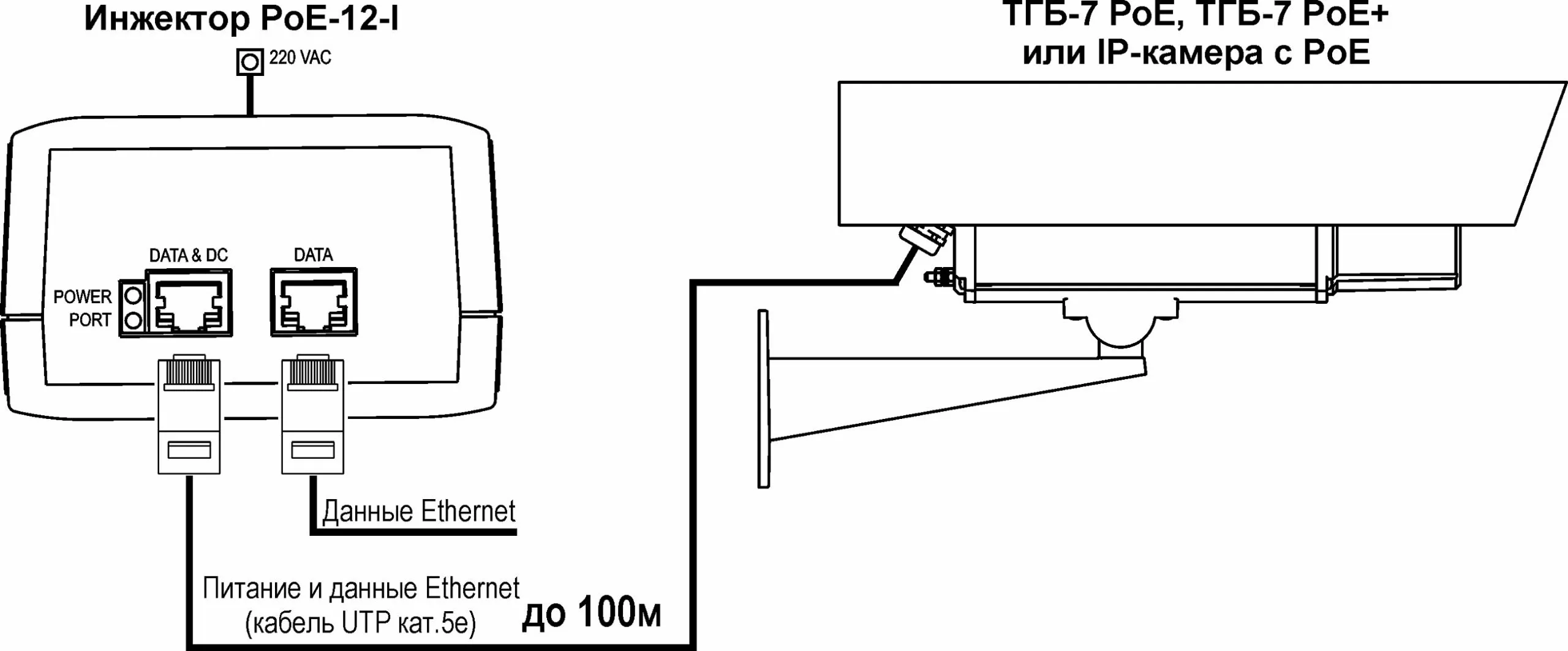

Схема подключения инжектора PoE-12-I

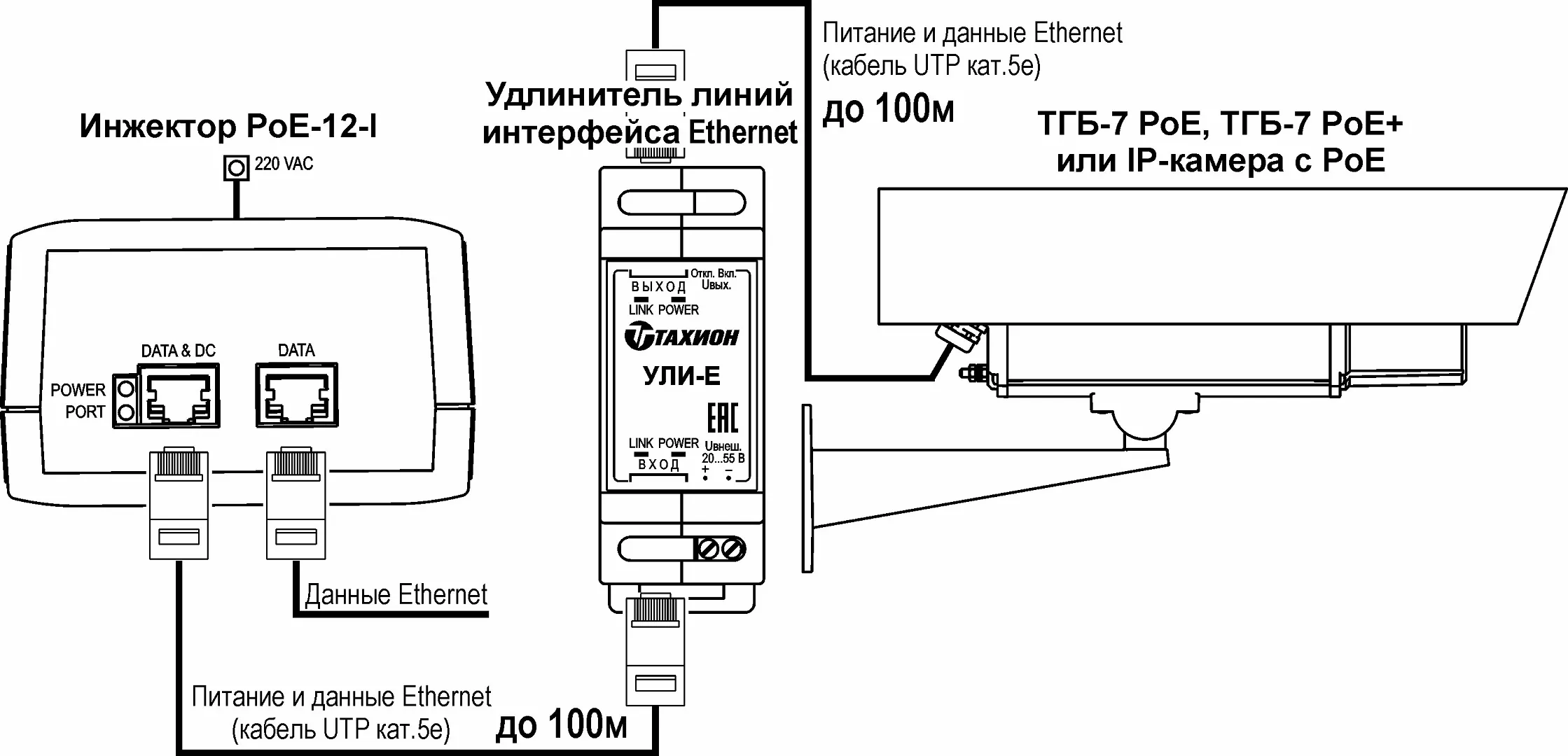

Пример удлинения линии связи с УЛИ-Е

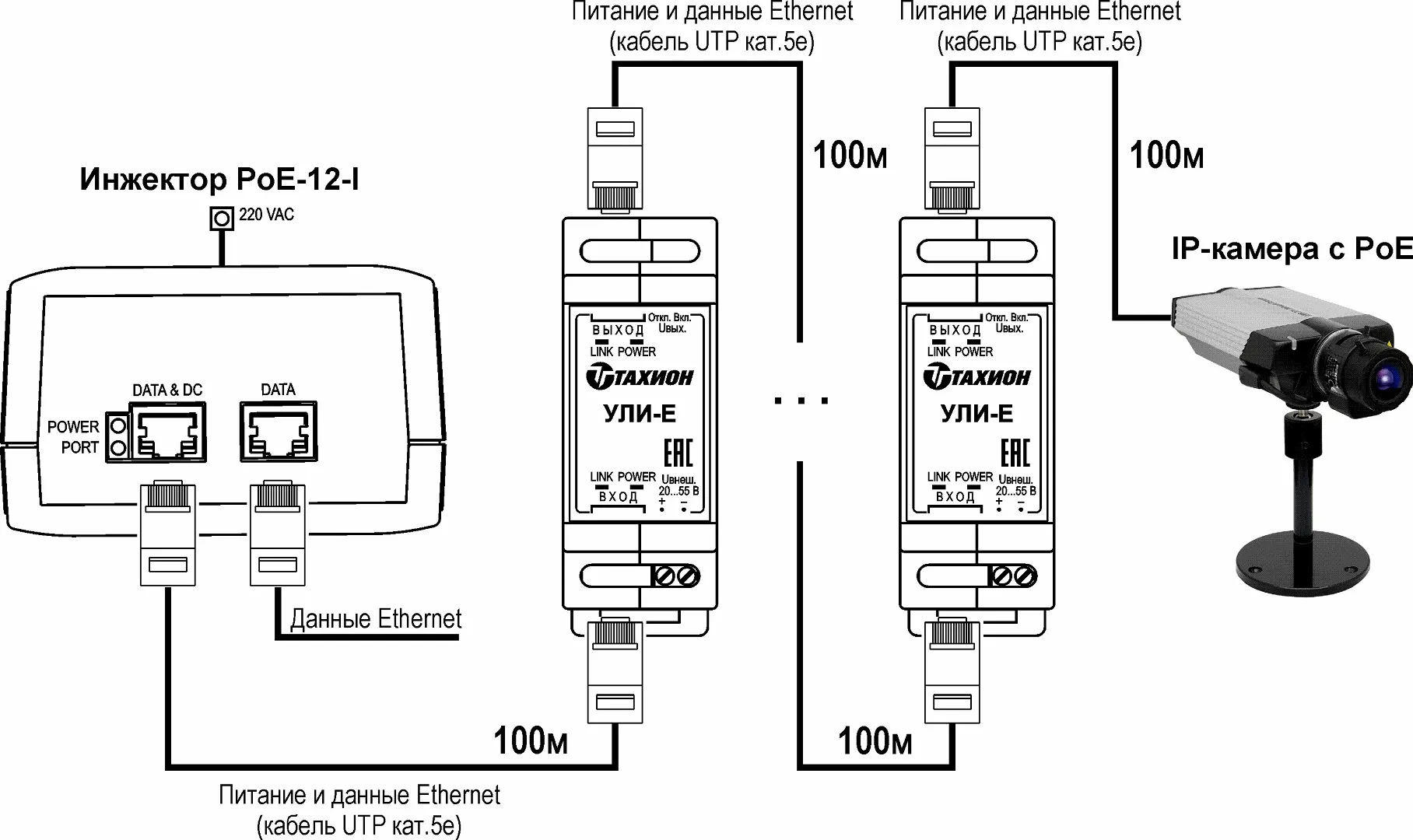

Пример удлинения линии связи с двумя и более УЛИ-Е



Питание всепогодных видеокамер очень просто об очень важном

РoE не панацея, а частный случай [Журнал ТЗ № 3 2013]

• Единица измерения: 1 шт
• Габариты (мм): 190x100x60
• Масса (кг): 0.66

• Стандарт PoE: IEEE 802.3u (100Base-TX)
• Количество пар для передачи питания: 2
• Контакты для передачи питания: 4/5(+), 7/8(-)
• Тип используемого кабеля: UTP/FTP категория 5e
• Макс. дальность передачи: 100 м
• Входное напряжение питания: 220 В АС
• Выходное напряжение: 56 В
• Максимальная выходная мощность: 50 Вт
• Разъемы RJ45: Data, Data & DC
• Индикаторы: Power и Port
• Габаритные размеры: 190 х 100 х 60 мм
• Вес в упаковке, не более: 0,66 кг
• Диапазон рабочих температур: -25 С &divide, +50 С Габаритные и установочные размеры
