ТГБ-7С-24/12 - гермбокс с возможностью установки на него стеклоочистителя СО-1.

Термокожух ТГБ-7 предназначен для установки IP и аналоговых видеокамер с объективами, ИК прожекторов и другого электронного оборудования и защиты его от воздействия окружающей среды (влаги и отрицательных температур).

Изделие обеспечивает:

автоматическое включение/отключение встроенного обогревателя в заданном диапазоне температур,

непосредственный обогрев стекла термокожуха,

преобразование ряда входных напряжений в стандартный ряд напряжений питания видеокамер,

безаварийное включение электропитания видеокамеры при отрицательной температуре внутри гермобокса, обеспечивая надежную работу видеокамеры при перерывах в электропитании и исключая выход видеокамеры из строя при запуске,

две ступени мощности обогрева, что позволяет использовать термокожух в разных климатических зонах в соответствии с ГОСТ 15150-69,

модуль видеокамеры изолирован от корпуса термокожуха.

Изделие выпускается по техническим условиям ТУ 4372-026-31006686-2011.




Термокожух для видеокамер ТГБ-7 соответствует:

техническим требованиям - ГОСТ Р 51558-2008,

требованиям по безопасности – ГОСТ Р МЭК 60065-2005,

требованиям по ЭМС – ГОСТ Р 50009-2000, ГОСТ Р 51317.3.2-99, ГОСТ Р 51317.3.3-99,

степени защиты от поражения электрическим током – III классу ГОСТ 12.2.007-75,

условиям эксплуатации – ГОСТ 12997-84 группам Д3, Р1 и N2.

климатическое исполнение термокожуха соответствует УХЛ1.5 ГОСТ 15150-69.

Степень защиты IP 66.


Данная модификация термокожуха доработана для использования данного термокожуха со стеклоочистителем СО-1.

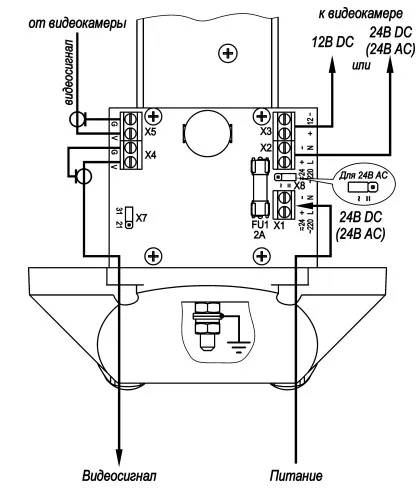

Подключение ТГБ-7-24/12(24), ~24/12(~24)

Комплектация:


1. Гермобокс ТГБ-7,
2. Гермоввод PBA9-08 – диаметр кабеля 8 ÷ 4,5* мм – 2 шт.,
3. Модуль для видеокамеры,
4. Болт заземления,
5. Шарнир. Болт фиксации шарнира,
6. Кронштейн,
7. Солнцезащитный козырёк.

• Единица измерения: 1 шт
• Габариты (мм): 229x420x131
• Масса (кг): 3.50

• Напряжение питания: 24В±10% DC / 24В±10% АC
• Напряжение/ток внутреннего источника питания:
      12 В ±10% DC / 0,5 А,
      24 В ±10% DC / 0,3 А
      12 В ±10% DC / 0,5 А,
      24 В ±10% АC / 0,3 А
• Температура вкл./откл. обогрева: 20°С±3°С / 25°С±3°С
• Мощность обогрева: 31Вт/21Вт
• Максимальный потребляемый ток (включая видеокамеру): 1,6А, 1,2А
• Диапазон рабочих температур: - 60°С ÷ +50°С / - 40°С ÷ +50°С
• Температура холодного запуска откл./вкл.: -10°С±3°С / 0°С±3°С
• Вес с упаковкой не более 3,5 кг
• Режим работы круглосуточный

Габаритные размеры:
