Адресный модуль речевого оповещения МРО-2М предназначен для организации систем аварийного автоматического речевого оповещения людей о чрезвычайных ситуациях, для эффективного управления процессом эвакуации. Работает в составе адресной системы под управлением приемно-контрольных «Рубеж-2АМ», «Рубеж-4А», «Рубеж-2ОП», ППКПУ серии «Водолей».

Адресный модуль речевого оповещения МРО-2М является программируемым устройством. Конфигурирование МРО-2М осуществляется пользователем с приемно-контрольного прибора (при подключении по технологической адресной линии связи АЛСТ или рабочей линии АЛС) или ПО «FireSec «Администратор». В системе модуль может иметь один из двух статусов –ведущий (управляемый источник сигнала) или ведомый (управляемый усилитель сигнала).

МРО-2М имеет выход на динамические головки и реализует речевую систему оповещения людей при пожаре. Адресный модуль речевого оповещения МРО-2М обеспечивает:

подключение акустических модулей или их сборок, общим сопротивлением не менее 4 Ом,

линейный вход, может использоваться как обычный усилитель мощности,

линейный выход для подключения ведомого МРО-2М,

контроль целостности цепи до акустических модулей на обрыв и КЗ,

два выхода для подключения кнопок ПУСК и СТОП с контролем целостности цепей на КЗ и обрыв для локального запуска и прекращения оповещения,

возможность записи в память устройства любого голосового сообщения,

воспроизведение записанного сообщения бесконечное число раз,

автоматический запуск воспроизведения сообщения по сигналу с приемно-контрольного прибора,

светодиодную индикацию режимов работы модуля и наличия связи с центральным прибором,

К модулю МРО-2М подключаются только пассивные акустические модули, не содержащие в цепи подключения дополнительных радиоэлементов (конденсаторов, катушек, трансформаторов).

Модуль поставляется с одним заранее записанным речевым сообщением. МРО-2М способен хранить до 8 сообщений (включительно). Обновление ПО и запись сообщений осуществляется с помощью программы «Конфигуратор МРО2М.exe» по каналу USB.

Питание модуля осуществляется от внешнего источника питания. На лицевой стороне модуля расположены индикаторы СВЯЗЬ и НОРМА

Индикатор СВЯЗЬ красного цвета:

в дежурном состоянии мигает с частотой 0,2 Гц,

при отсутствии связи с приемно-контрольным прибором либо при подключении USB разъема светится постоянно,

во время оповещения мигает с частотой 1 Гц,

после нажатия кнопки КАЛИБРОВКА (запоминание сопротивления АМ) по истечению 3 с – три коротких мигания, а далее – постоянное свечение индикатора пока удерживается кнопка,

при коротком нажатии на кнопку КАЛИБРОВКА (менее 3 с) – постоянное свечение индикатора на время считывания состояния прибора,

при передаче данных по каналу USB – частое свечение индикатора.

Индикатор НОРМА зеленого цвета:

в дежурном состоянии постоянное свечение индикатора,

при обнаружении неисправностей – мигание с частотой 2 Гц,

при подключении к разъему USB – отсутствие свечения индикатора.

В процессе работы речевой модуль отслеживает сопротивление акустических модулей. Изменение сопротивления более чем на 0,5 Ом от начального значения расценивается как неисправность. В приложении 2 приведена таблица возможных вариантов подключения сборок колонок и их сопротивления.

Модуль речевого оповещения МРО-2М имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (вкомплект поставки не входит и комплектуется по отдельному заказу).

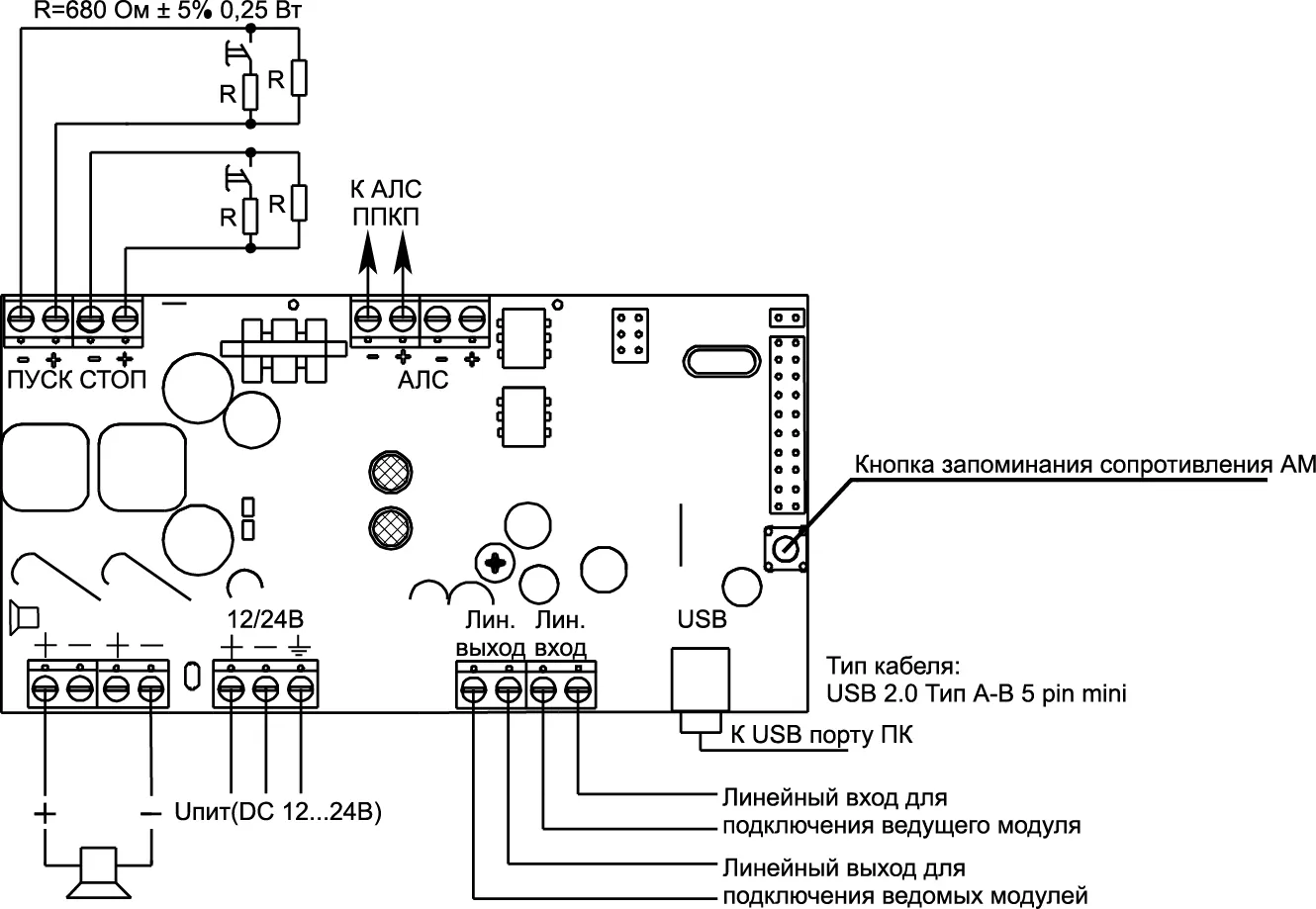

Схема внешних подключений модуля речевого оповещения МРО-2М

• Единица измерения: 1 шт
• Габариты (мм): 125x78x37
• Масса (кг): 0.15

• Напряжение питания: 11-29 В
• Мощность, потребляемая в дежурном режиме: 2 Вт
• Количество каналов оповещения: 1
• Количество речевых сообщений: 8
• Настройка количества повторений воспроизведения: От 0 до 255 (0-бесконечно)
• Пауза между двумя повторениями: 3
• Сопротивление сборки акустических модулей, не менее: 4 Ом
• Сопротивление линии до акустических модулей, не более: 3 Ом
• Общая продолжительность речевых сообщений: 2 мин
• Диапазон воспроизводимых частот речевого оповещения: От 100 до 9000 Гц
• Габаритные размеры модуля, не более: 125x78x37
• Масса, не более: 150 г
• Средний срок службы, не менее: 10 лет
