Описание Теко Астра-БРА

Теко Астра-БРА - работа в составе адресной пожарной системы Астра-А с центральным ППКОП серии Pro (Астра-812 Pro или Астра-8945 Pro)* через расширитель проводной адресный Астра-А РПА. Управление и контроль клапанов противодымной вентиляции, огнезадерживающих клапанов общеобменной вентиляции, дренчерных клапанов и иных исполнительных устройств, питающихся от напряжения 220 В. * ППКОП версии 5_0 и выше.

Особенности

• работа в адресной линии связи (АЛС), формируемой расширителем проводным адресным (РПА),
• возможность управления заслонкой противопожарных клапанов типов: электро-механический с возвратной пружиной, реверсивный, электромагнитный по команде ППКОП, полученной по АЛС,
• контроль нагрузки реле на обрыв и на КЗ и передача в ППКОП информации о целостности линии нагрузки,
• контроль положения клапана по концевикам,

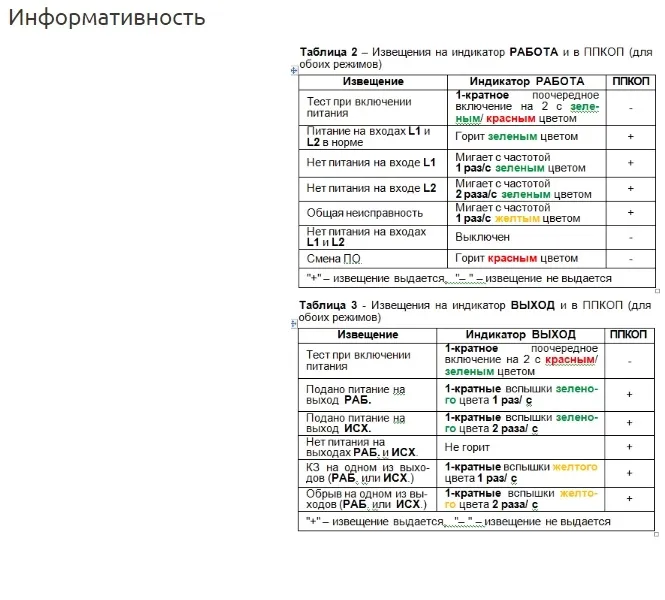

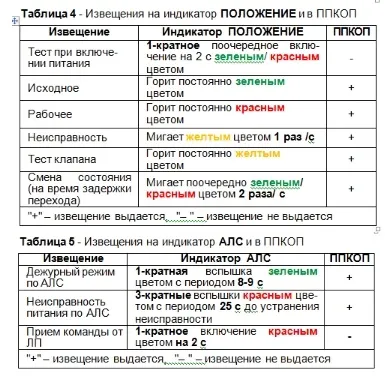

• световая индикация работы БРА, состояния клапана, выходов и АЛС,
• тест клапана,
• работа в одном из двух режимов:
• режим «Клапан», при котором БРА реализует специальные алгоритмы управления клапанами,
• режим «Блок реле», при котором БРА обеспечивает работу одного релейного выхода с контролем цепи нагрузки,
• в обоих режимах работа с контролем или без контроля целостности цепей нагрузки (в зависимости от настройки).

Основные данные

• источником извещений для БРА являются разделы ППКОП, БРА может управляться только одним ППКОП,
• БРА обеспечивает программирование режимов работы из меню «Модуля настройки» ПКМ Астра Pro,
• электропитание БРА (сигнальной части) осуществляется от линии питания АЛС (клеммы «+» и «-»), силовой части (L1, N, L2) – от сети 220 В,
• электропитание силовой части БРА (реле, ШС) осуществляется от основного (клеммы L1, N) и резервного (клеммы L2, N) источников питания напряжением 220 В. При отсутствии основного питания БРА автоматически переходит на резервное, при восстановлении основного питания - переключается на основное питание.

ВНИМАНИЕ!

НА ВХОДЫ L1 и L2 МОЖЕТ ПОДАВАТЬСЯ ТОЛЬКО ОДНА И ТА ЖЕ ФАЗА! ПОДАЧА РАЗНЫХ ФАЗ ЗАПРЕЩЕНА!

Технические характеристики Теко Астра-БРА

• Напряжение питания: силовой части от 187 до 242 В, сигнальной части (от АЛС) от 6,0 до 27,6 В
• (силовая и сигнальная части гальванически развязаны)
• Ток потребления, не более:
• от 220 В 20 мА
• от АЛС 0,5 мА
• мощность потребления от сети 220 В (без учета потребления клапана), не более 5 Вт
• длина кабеля интерфейса АЛС от БРА к РПА, не более 1000 м

• максимальное коммутируемое напряжение 250 В
• максимальный коммутируемый ток при напряжении 250 В 1 А
• минимальный коммутируемый ток (для реле в режиме с контролем целостности цепи нагрузки) 0,6 А

• напряжение в дежурном режиме от 8,5 до 14 В
• действующее значение напряжения пульсаций на клеммах ШС, не более 50 мВ
• ток короткого замыкания ШС, не более 20 мА
• время интегрирования ШС 300±30 мс
• сопротивление проводов ШС (без учета выносного элемента), не более 150 Ом
• сопротивление утечки между проводами ШС или каждым проводом и «Землей», не менее 50 кОм

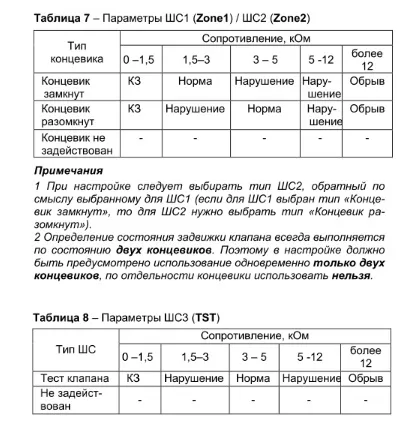

• сопротивление ШС см. таблицы ниже
• время технической готовности, не более 10 с
• габаритные размеры, не более 216x135x39 мм

• температура от -10 до +55°С
• относительная влажность воздуха без конденсации влаги до 93% при +40°С
• степень защиты оболочкой IP30

Документация Теко Астра-БРА

• Единица измерения: 1 шт
• Габариты (мм): 216x135x39
• Масса (кг): 0.36
