Считыватель бесконтактный для proxi-карт и брелоков.

Особенности:

Расстояние считывания 4-15 см

Карты EM-Marin, MIFARE, iCode, ISO15693

Выходы Wiegand и Touch Memory

Цвет корпуса: чёрный

Назначение проводов

Цвет	Назначение
Зелёный	Данные «0» или эмуляция «touch memory»
Белый	Данные «1»
Синий	Включение звукового сигнала
Оранжевый	Включение зеленого светодиода
Коричневый	Включение красного светодиода
Красный	Напряжение питания (8..15В)
Чёрный	Общий провод («земля»)

Назначение считывателя

Считыватель ROX-MF-EM предназначен для использования совместно с контроллерами СКУД, поддерживающими протоколы Wiegand или Touch Memory (DS1990A).

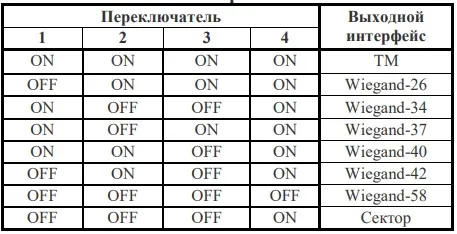

Назначение переключателей



Переключатель «4» - отвечает за удаление кода производителя для карт с UID 7 Байт, «ON» - удаляет, «OFF» - оставляет младшим байтом. «Сектор» - формат выходного интерфейса программируется. Формат выходных данных един для MIFARE и EM-Marin, если длинны UID EM-Marin не хватает для выдачи по интерфейсу, то добавляются старшие нули, если UID EM-Marine длиннее, то отбрасываются старшие байты, до нужной длинны по интерфейсу.

Индикация

При включении питания: последовательно вспыхивают красный светодиод, зеленый светодиод и звучит короткий звуковой сигнал.
При предъявлении идентификатора: вспыхивает зеленый светодиод и звучит короткий звуковой сигнал.
При замыкании входа управления индикацией на “землю” GND зажигается красный или зеленый светодиод, или звучит звуковой сигнал в течение действия сигнала управления. При одновременном замыкании входов управления красным и зелёным светодиодом на «землю» горит зелёный светодиод.

Порядок монтажа

1. Определите место установки считывателя. Считыватели рекомендуется устанавливать не ближе 20 см друг от друга.
2. Произведите разметку отверстий для крепления считывателя и проводки кабеля.
3. Выберите формат выходных данных (см. таблицу «Назначение переключателей»).
4. Проложите кабель, закрепите его и произведите необходимые подключения.
5. Проверьте правильность монтажа и установки выходного интерфейса и закрепите считыватель в выбранном месте при помощи саморезов.
6. Подайте питание на считыватель.
7. После полной проверки работоспособности считывателя установите декоративную крышку.

Список поддерживаемых форматов карт

• MIFARE (UID)
• Mifare Mini, Mifare Classic, Mifare Plus SL1/SL3, Mifare DESFire EV1/EV2 (UID и чтение из защищённой области карты) , Mifare ID (UID и чтение из защищённых секторов карты, только рабочие карты)
• Mifare Ultralight С (UID и чтение из защищённой области карты)
• ISO15693 (UID)
• EM-Marine (UID)

Комплектность

1. Считыватель - 1 шт
2. Декоративная крышка - 1 шт
3. Инструкция - 1 шт

• Единица измерения: 1 шт
• Габариты (мм): 154x49x23
• Масса (кг): 0.11

• Метод идентификации: RFID
• Стандарт идентификатора: EM-Marin, Mifare
• Выходной интерфейс: Wiegand, Touch Memory
• Расстояние считывания, см: 4...15
• Ток потребления, мА: 50
• Напряжение, В: 9&hellip,15
• Материал корпуса: Пластик
• Диапазон рабочих температур, С: -40&hellip,+50
• Степень защиты: IP54
• Габаритные размеры, мм: 154х49х23
• Масса, не более, кг: 110
