Коммутатор TFortis PSW-1G4F-Box - это многофункциональный гигабитный управляемый коммутатор в уличном исполнении предназначенный для построения сетей IP-видеонаблюдения.


Особенности

Всепогодное исполнение
Корпус устройства изготовлен из армированного поликарбоната и абсолютно устойчив к коррозии. Особенности конструкции и армирование стекловолокном обеспечивают максимальный класс ударопрочночти IK10. Степень защиты от пыли и влаги IP66.

Работа при экстремальных температурах
В устройстве используется индустриальная элементная база с расширенным температурным диапазоном. При использовании SFP модулей в индустриальном исполнении гарантируется работа от минус 60 до плюс 50 °С.

Высокопроизводительный гигабитный коммутатор
Основой коммутатора является высокопроизводительной чип компании Marvell, который обеспечивает обработку большого трафика, идущего от IP-видеокамер.

Поддержка PoE
Коммутатор может запитать любую PoE видеокамеру, поддерживающую стандарт IEEE802.3af.

Питание термокожухов по PoE
При работе с термокожухами TFortis TH коммутатор по обычной витой паре питает и видеокамеру (IEEE802.3af) и термокожух (Passive PoE).

Подключение к 230В
Встроенный блок питания обеспечивает непосредственное подключение к электропитанию ~230 В и исключает потребность в дополнительных блоках питания.

Грозозащита
Встроенная грозозащита по портам Ethernet и питанию ~230 В надежно защищают как коммутатор, так и подключаемые видеокамеры от импульсных помех, наведенных грозовыми разрядами.

Холодный старт
Функция предварительного прогрева термокожухов TFortis TH обеспечивает безопасное и гарантированное включение видеокамер на морозе.

Автоматическая перезагрузка видеокамер при их зависании
Коммутатор контролирует работу видеокамеры. Если видеокамера зависает, коммутатор автоматически перезагружает ее по PoE. Это позволяет строить необслуживаемые системы IP-видеонаблюдения.

Работа в кольце и цепочке
Благодаря двум гигабитным портам можно соединять коммутаторы цепочкой. А поддержка протоколов STP/RSTP позволяет создавать кольцевые топологии, что существенно увеличивает отказоустойчивость системы.

Контроль несанкционированного доступа
Корпус устройства оборудован датчиком вскрытия – герконом. При открывании дверцы шкафа будет генерироваться аварийное сообщение и отправляться на сервер по протоколам SNMP или Syslog.

Встроенный оптический кросс
Наличие оптического кросса позволяет разварить оптику внутри устройства и подключить ее к SFP модулям.

DIN-рейка
Внутри устройства установлена DIN-рейка (35 мм), на которую может быть установлено дополнительное оборудование.

Особенности шкафа

100% защита от коррозии за счет использование стеклонаполенного поликарбоната

класс ударопрочночти IK10 благодаря армированию стекловолокном

Степень защиты от пыли и влаги IP66

Огнестойкость UL94-5VA

Электроизоляция 1500VDC

УФ-стойкость UL 508.

Оптический кросс

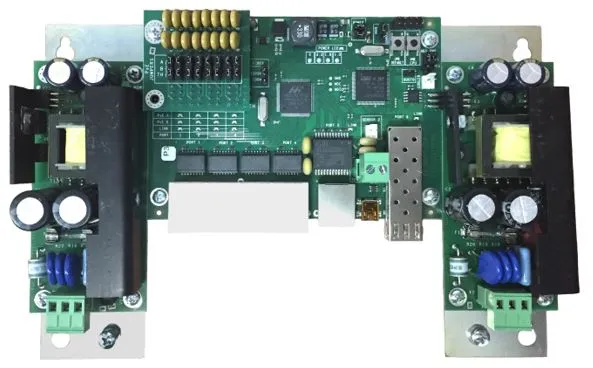

Плата коммутатора и блоки питания


Расположение элементов PSW-1G4F-Box


Сухой контакт

На плате коммутатора имеется сухой контакт – дискретный вход SENSOR 1. К этому порту можно подключить релейный выход оборудования пользователя, при срабатывании которого будет генерироваться аварийное сообщение и отправляться на сервер по протоколам SNMP, SNMP Traps, SMTP или Syslog.


Датчик вскрытия

Корпус устройства оборудован датчиком вскрытия – герконом. Геркон подключается к контакту SENSOR 2. При открывании дверцы шкафа будет генерироваться аварийное сообщение и отправляться на сервер по протоколам SNMP, SNMP Traps, SMTP или Syslog (подробнее см. руководство по настройке).

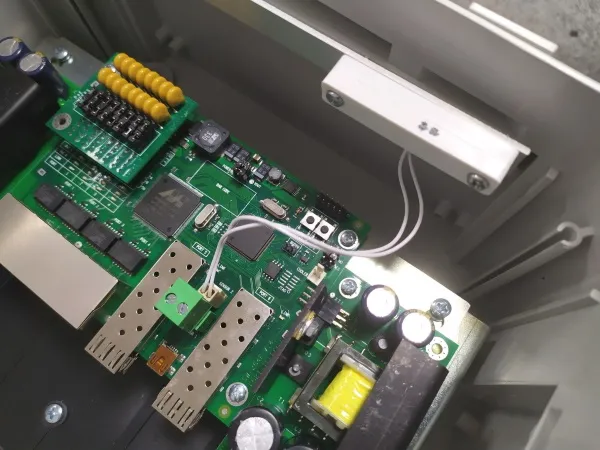

Датчик вскрытия на корпусе коммутатора


Ответная часть на крышке коммутатора

• Единица измерения: 1 шт
• Габариты (мм): 300x400x150
• Масса (кг): 3.00

Порты Gigabit Ethernet


• 1000Base-X c разъемом SFP – 1 шт.,
• 10/100/1000Base-Т c разъемом RJ45 – 1 шт.,

  Порты Fast Ethernet


• 10/100Base-Tx с разъемом RJ-45,
• количество портов – 4 шт.,
• поддержка Auto-MDIX для порта 10/100Base-Tx,
• поддержка управления потоком IEEE 802.3x,
• поддержка IEEE802.3af – 15.4 Вт на порт,
• поддержка Passive PoE – 15.4 Вт на порт,
• бюджет мощности IEEE802.3af не более 50 Вт,
• расстояние передачи данных и PoE – до 100 м.

  Производительность


• Коммутационная матрица: 4,8 Гбит/с,
• Скорость коммутации: 9,83 Mpps,
• Таблица МАС-адресов: 8К,
• Буфер пакетов: 1 Мбит,
• MTU: 1522 байта.

  Питание


• напряжение питания ~ 230 В (от 187 В до 253 В),
• макс. потребляемая мощность не более 120 Вт

  Конструкция


• габариты 300х400х150 мм
• масса не более 3 кг
• степень защиты от внешних воздействий IP66,
• класс ударопрочности IK10
• кабельные вводы:
  - диаметр 4-8 мм – 5 шт.
  - диаметр 6-12 мм – 5 шт.

  Надежность


• наработка на отказ не менее 75 000 часов (8,6 лет).
