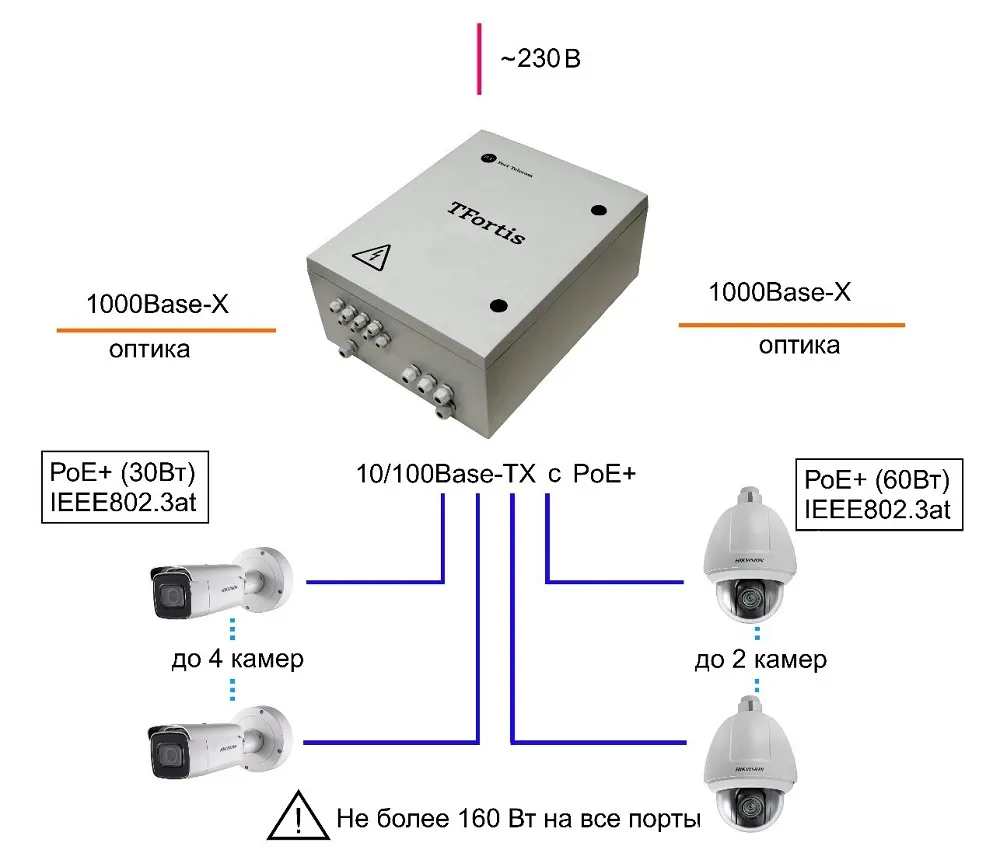

Коммутатор PSW-2G6F+UPS-Box — это многофункциональный гигабитный управляемый коммутатор в уличном исполнении со встроенным источником бесперебойного питания, встроенным оптическим кроссом и поддержкой PoE+, предназначенный для подключения 6-ти видеокамер стандарта PoE+ (IEEE802.3at) две из которых мощностью до 60Вт, а четыре — до 30Вт. Суммарный бюджет мощности PoE — 160Вт.



Особенности

Корпус коммутатора изготовлен из поликарбоната, армированного стекловолокном. Материал и структура корпуса обеспечивают:

максимально возможный индекс ударопрочности IK10

100% защиту от коррозии

степень защиты от пыли и влаги IP66

электроизоляцию 1.5 кВ

устойчивость к ультрафиолетовому излучению



Применение индустриальных электронных компонентов обеспечивает работу коммутатора в диапазоне температур от -60 до +50.

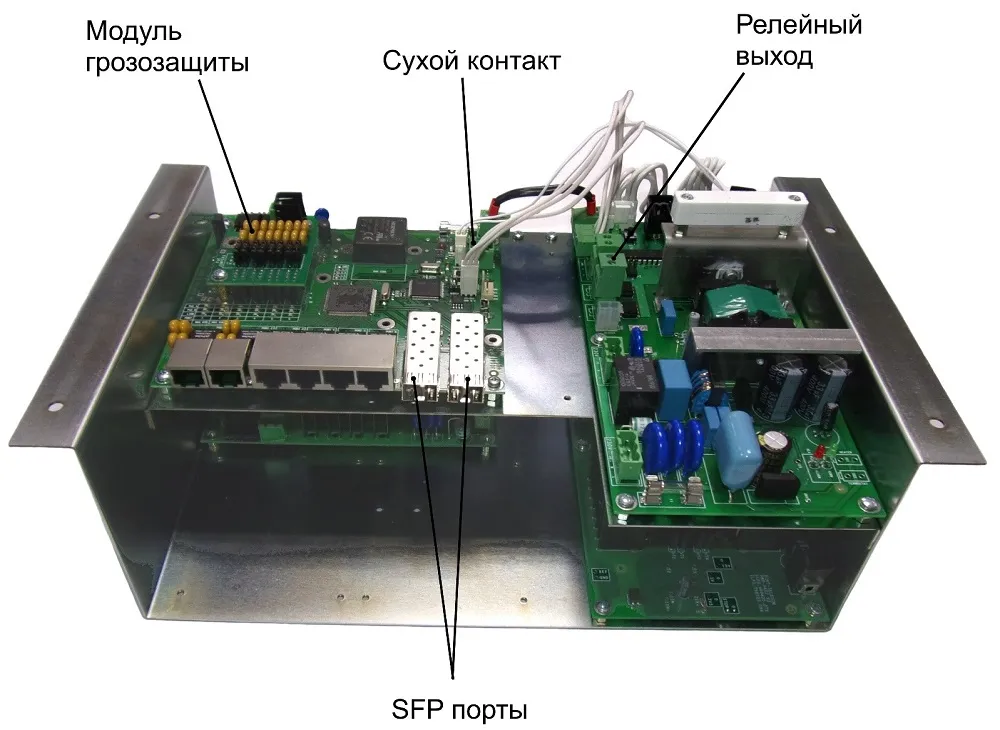

В состав изделия входят:

Плата коммутатора

Источник бесперебойного питания

Подогреваемый отсек АКБ

Две АКБ (12В, 12А*ч)

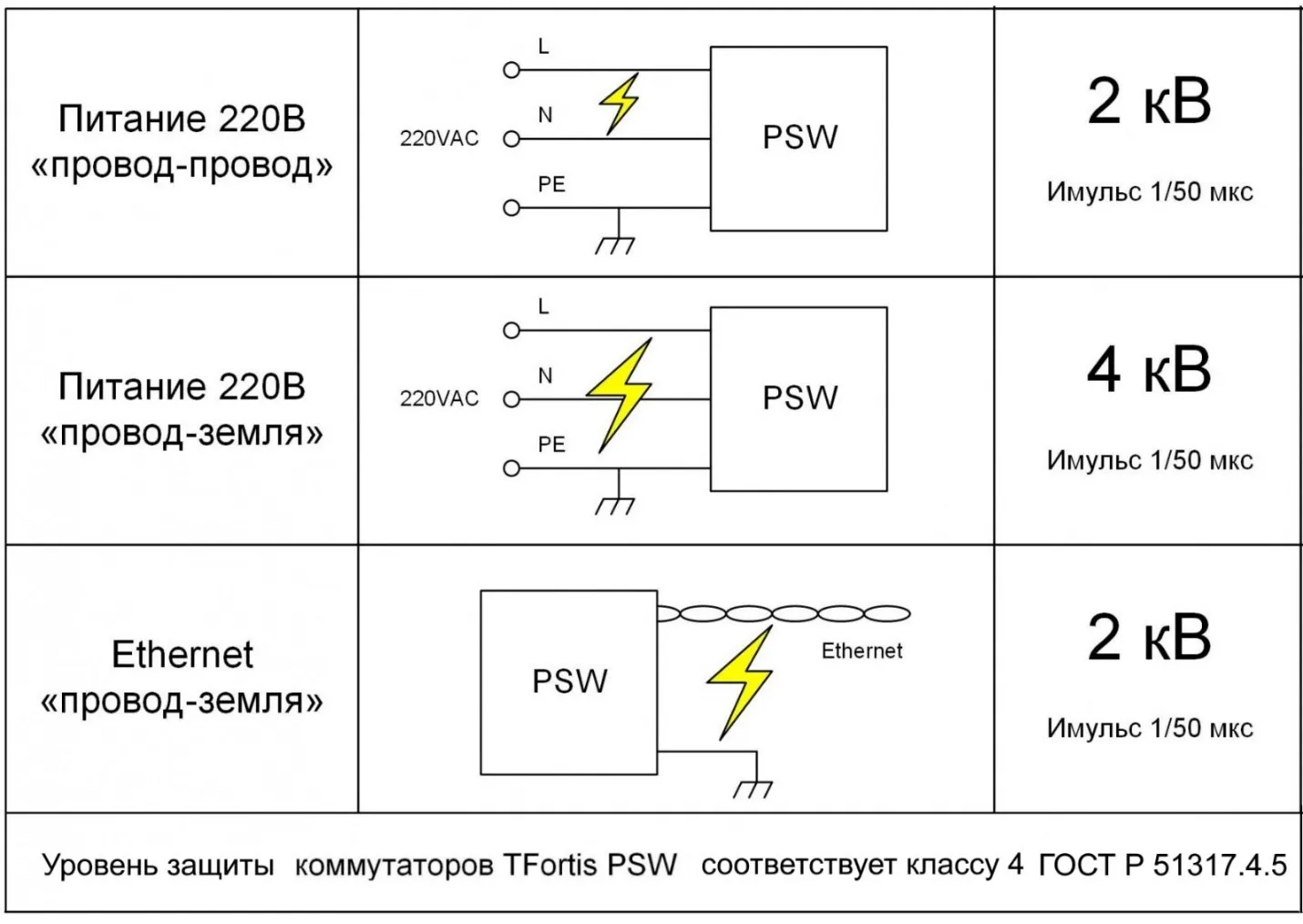

Модули грозозащиты по питанию 220В и Ethernet портам

Оптический кросс

Датчик вскрытия (геркон)

Сухой контакт

Релейный выход

Клеммные зажимы 230В

Выключатель



Встроенный ИБП

Коммутатор контролирует входное напряжение 230В. В случае отклонения его от нормы коммутатор переходит на питание от АКБ.

Отклонением от нормы является:

Пропадание питания

Напряжение ниже 180В или выше 260В (перекос фаз)

Напряжение 400В (потеря нуля или ошибка подключения)
Важно! Переход на питание от АКБ происходит без перерыва в работе коммутатора.

В зависимости от суммарного потребления подключенных камер коммутатор автоматически производит расчет оставшегося времени бесперебойной работы. Информация об этом отправляется через протоколы Syslog, SNMP на сервер. Для мониторинга состояния коммутатора рекомендуется использовать бесплатное ПО TFortis Device Manager.

На этапе проектирования для оценки времени бесперебойной работы коммутатора можно воспользоваться таблицей:

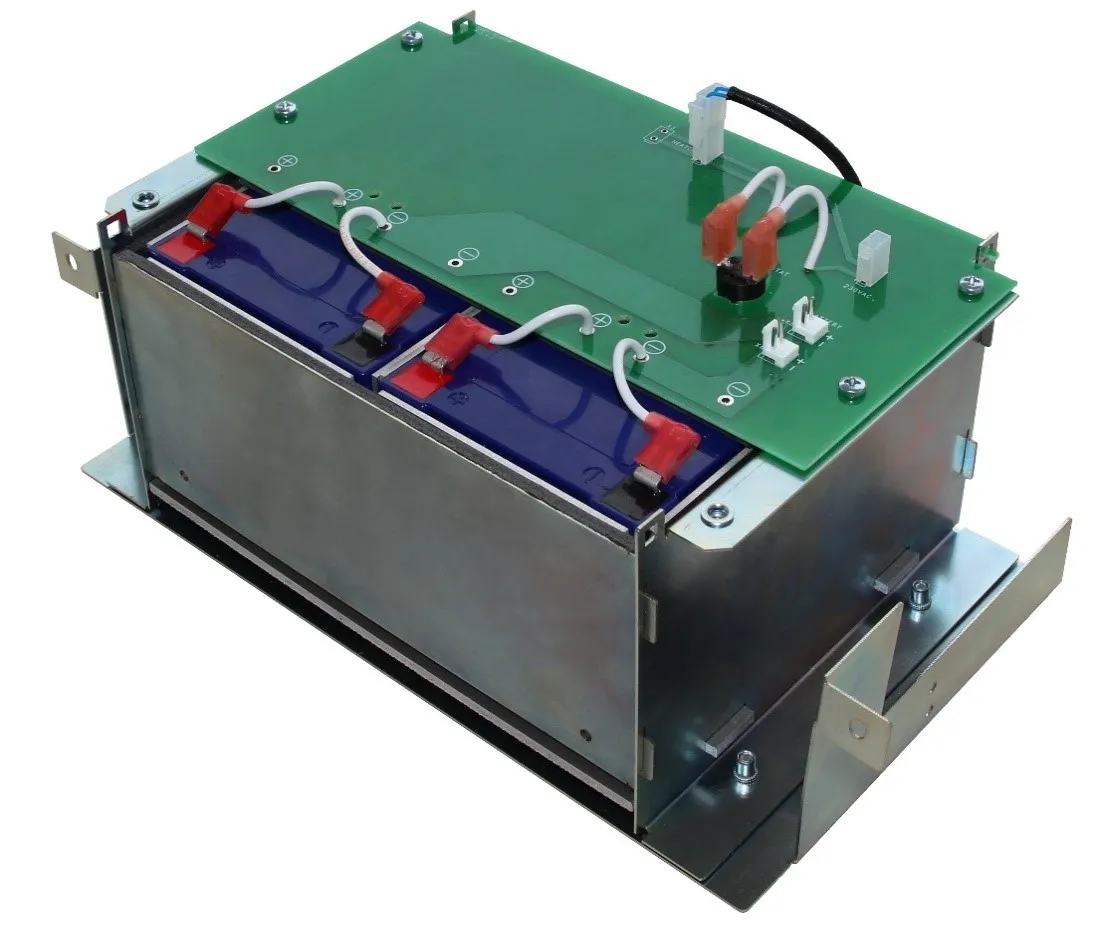

Подогреваемый отсек АКБ

Две аккумуляторные батареи напряжением 12В и емкостью 12А*ч устанавливаются в подогреваемый отсек, внутри которого поддерживается комфортная температура для АКБ даже -60С за бортом.



Важно! АКБ входят в комплект поставки коммутатора.

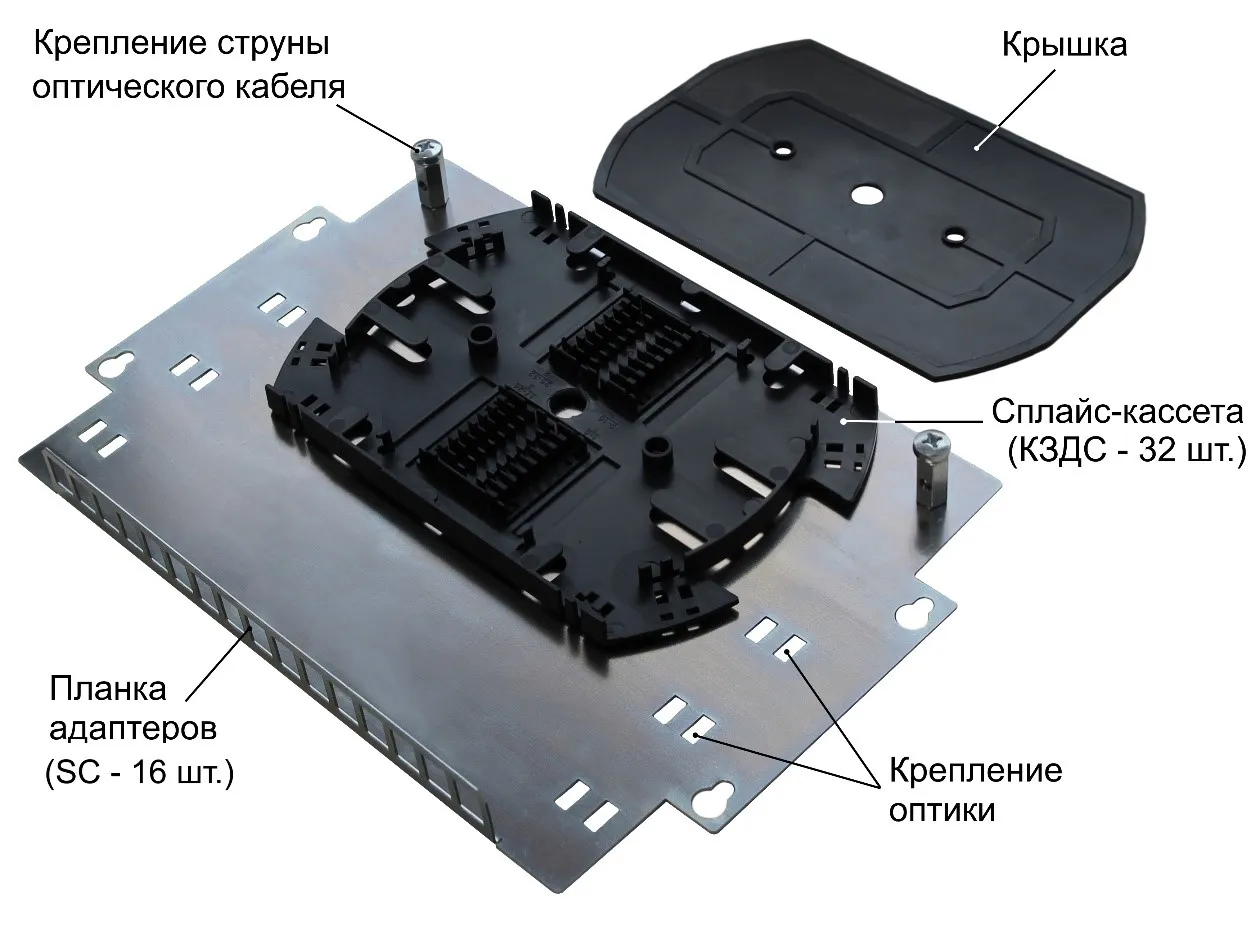

Встроенный оптический кросс

Наличие оптического кросса позволяет разварить оптику внутри устройства и подключить ее к SFP модулям.

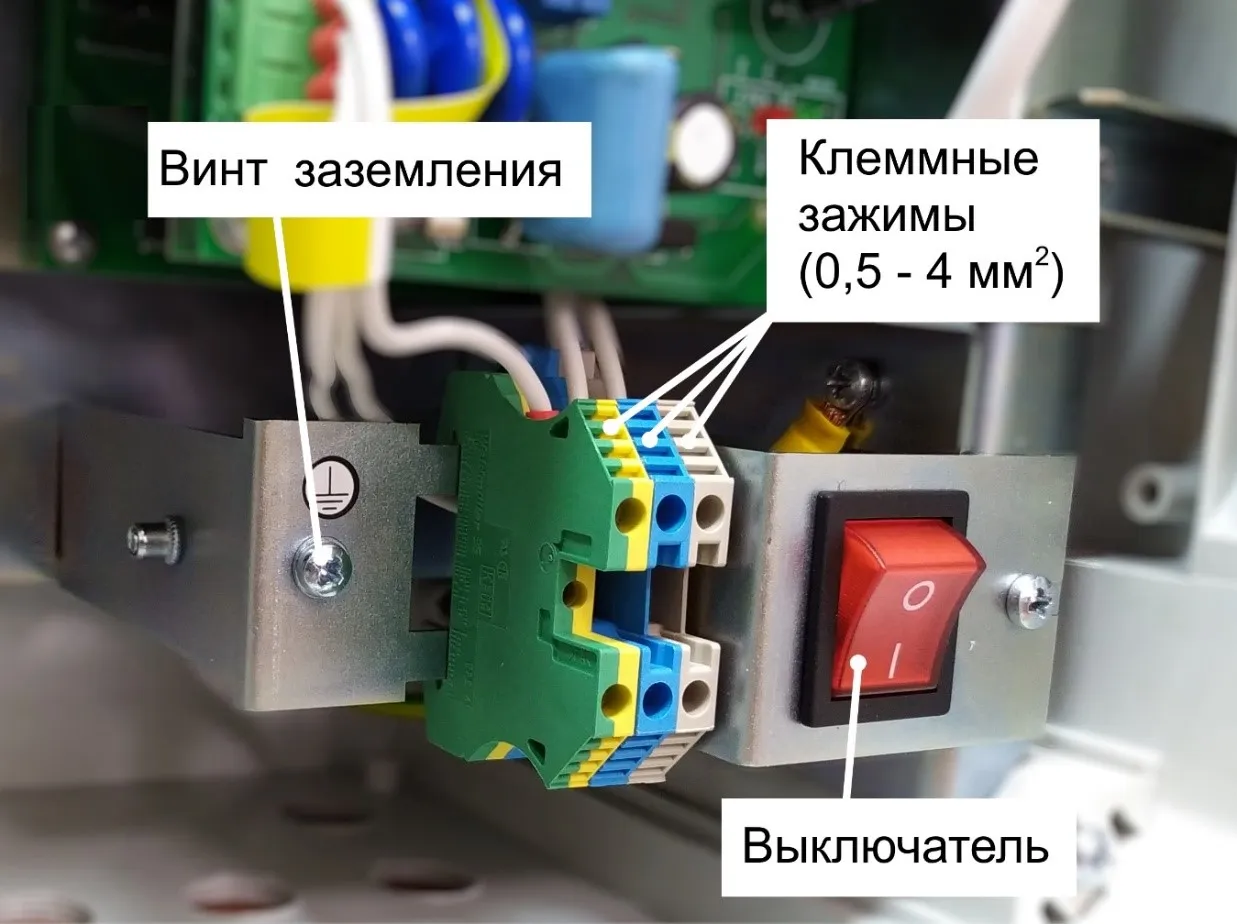

Узел подключения питания

Узел подключения питания — это отдельный элемент коммутатора, расположенный в правой нижней части шкафа. Представляет собой небольшую съемную металлическую конструкцию, на которой расположены: винт заземления, клеммные зажимы и выключатель.

• Единица измерения: 1 шт
• Габариты (мм): 500x400x210
• Масса (кг): 23.00

Порты Gigabit Ethernet


• 1000Base-X c разъемом SFP,
• Количество портов – 2 шт.,

  Порты Fast Ethernet


• 10/100Base-Tx с разъемом RJ-45,
• количество портов – 6 шт.,
• поддержка Auto-MDIX для порта 10/100Base-Tx,
• поддержка управления потоком IEEE 802.3x,
• поддержка PoE/PoE+ (IEEE802.3af/at)
  – порты №1 и №2 до 60Вт на порт,
  – порты с №3 по №6 до 30Вт на порт
• суммарная мощность не должна превышать 160 Вт,
• расстояние передачи – до 100 м.

  Питание


• напряжение – ~ 230В (от 187 до 253 В),
• макс. потребляемая мощность не более 320Вт.

  Характеристики АКБ

  - номинальное напряжение 12 В
  - емкость 12 А*ч,
  - габариты 151х98х95 мм,
  - количество – 2 шт.

  Конструкция


• габариты 500х400х210 мм
• масса без АКБ не более 15 кг,
• масса с АКБ не более 23 кг,
• степень защиты от внешних воздействий IP66,
• класс ударопрочности IK10
• кабельные вводы
  - диаметр 4-8 мм – 8 шт.
  - диаметр 6-12 мм – 5 шт.

  Оптический кросс


• планка под адаптеры: 16 мест, SC (duplex LC),
• размер гильз для сплайс-кассеты: 40 или 60 мм.
• количество мест в кассете: 32 КЗДС.

  Внимание! В комплект не входят:


• SFP-модули,
• аксессуары для сварки оптоволокна.

  Надежность


• наработка на отказ не менее 75 000 часов (8,6 лет).
