OSNOVO SW-80402/WLU – уличный управляемый (L2+) PoE коммутатор на 6 портов с термостабилизацией и резервным питанием (АКБ - 2,2Ач).

Уличный управляемый (L2+) PoE коммутатор на 6 портов SW-80402/WLU c термостабилизацией и резервным питанием предназначен для объединения сетевых устройств, запитывания их по технологии PoE и передачи данных между ними в условиях эксплуатации вне помещений. В основе устройства лежат высоконадежные комплектующие с расширенным диапазоном температур.

Уличный коммутатор оснащен 6 портами Gigabit Ethernet (10/100/1000Base-T) с PoE (соответствуют стандартам IEEE 802.3af/at и автоматически определяют подключаемые PoE-устройства), а также 2-мя Gigabit Ethernet SFP-слотами (1000Base-FX).

К каждому из 4 основных портов уличного коммутатора можно подключать РоЕ-устройства мощностью до 30 Вт (общая выходная мощность до 120 Вт).

В уличном коммутаторе предусмотрена функция проверки статуса подключенного PoE устройства (PD Alive). Данная функция активируется через WEB интерфейс и позволяет диагностировать в автоматическом режиме «зависание» подключенных PoE устройств и перезагружать их путем переподачи PoE питания.

Уличный коммутатор гибко настраивается через WEB-интерфейс и имеет множество функций L2+ уровня, таких как VLAN, IGMP snooping, QoS и др.

Кроме того уличный коммутатор поддерживает автоматическое определение MDI/MDIX (Auto Negotiation) на всех портах - распознает тип подключенного сетевого устройства и при необходимости меняет контакты передачи данных, что позволяет использовать кабели, обжатые любым способом (кроссовые и прямые).

Ввод кабелей внутрь уличного коммутатора осуществляется через гермовводы исключая попадание влаги в бокс (класс защиты – IP66). Корпус уличного коммутатора изготовлен из поликарбоната с высокой устойчивостью солнечным лучам.

Система термостабилизации поддерживает нормальную температуру внутри корпуса, а система резервного питания позволяет уличному коммутатору функционировать даже при отключении основного питания.

Уличный коммутатор SW-80402/WLU оснащен оптическим кроссом для удобного подключения оптоволоконного кабеля.

Уличный коммутатор SW-80402/WLU рекомендуется использовать, если есть необходимость объединить несколько сетевых устройств (IP-камеры, IP-телефоны и пр.) в одну сеть и передать к ним питание по кабелю витой пары (PoE) в условиях эксплуатации вне помещений.

Особенности оборудования

Уличное исполнение – предназначен для организации сети в условиях эксплуатации вне помещений (класс защиты IP66),

Система термостабилизации и резервного питания (2 Ач),

Расширенный диапазон рабочих температур: -50… +50 °С,

Грозозащита медных портов,

Управление через WEB интерфейс,

Поддержка функций L2 (VLAN,QOS,LACP,LLDP,IGMP snooping),

Поддержка кольцевой топологии подключения,

PD Alive – функция для автоматической диагностики и перезагрузки зависших PoE устройств,

Оптический кросс для удобства подключения оптоволоконного кабеля.

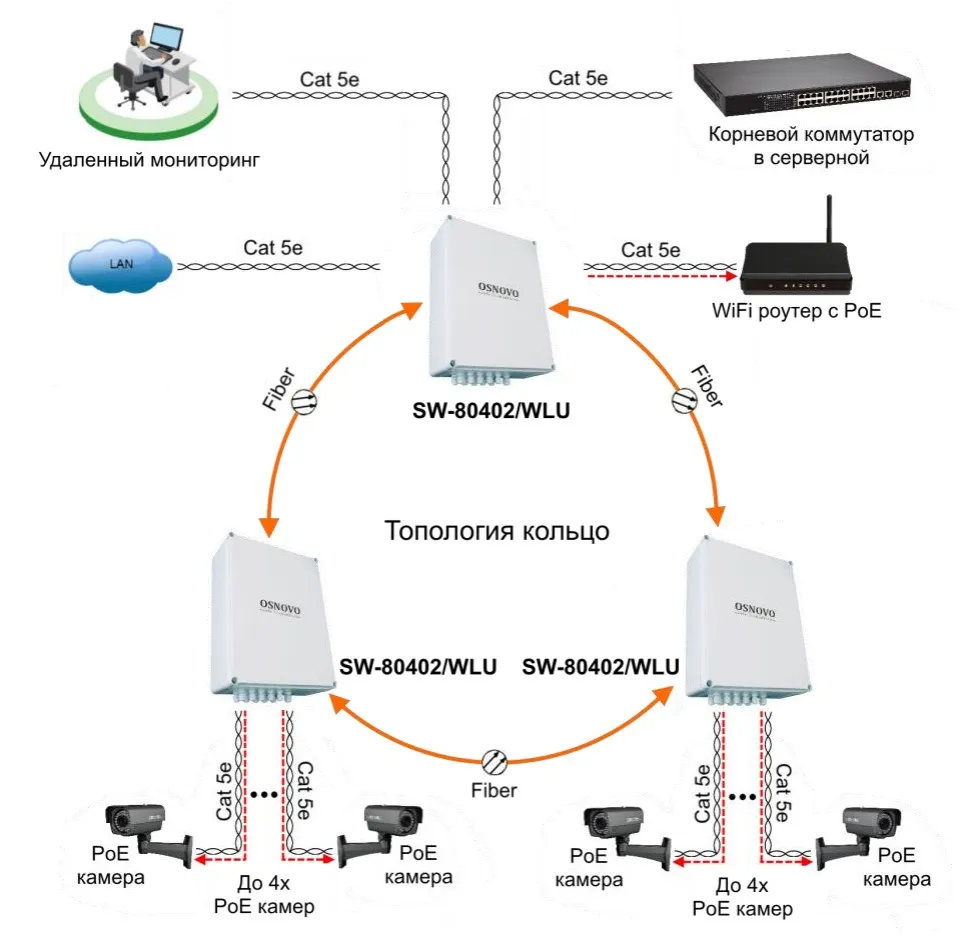

Cхема подключения уличного коммутатора SW-80402/WLU в топологии «кольцо»

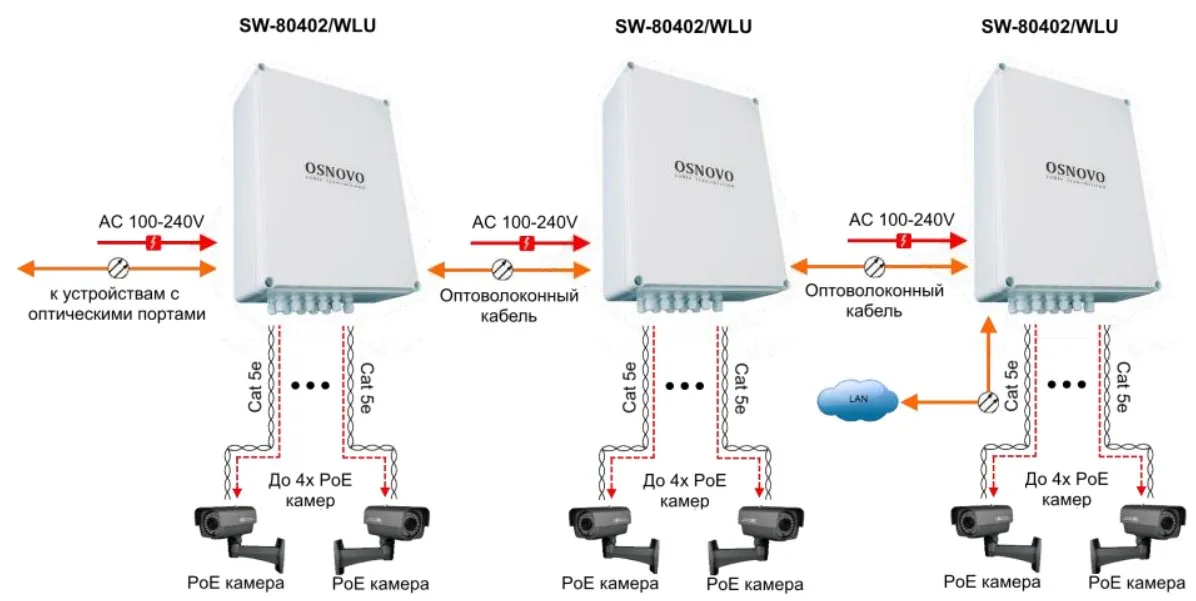

Типовая схема подключения уличного коммутатора SW-80402/WLU

• Единица измерения: 1 шт
• Габариты (мм): 300x400x187
• Масса (кг): 1.50

• Артикул производителя: 13641
• Назначение: Уличный коммутатор
• Общее кол-во портов: 6
• Кол-во портов FE+PoE: -
• Кол-во портов FE: -
• Кол-во портов GE+PoE: 4
• Кол-во портов GE: -
• Кол-во портов GE (не Combo порты): -
• Кол-во портов SFP: 2
• Кол-во портов SFP FE (не Combo порты): -
• Кол-во портов SFP GE (не Combo порты): 2
• Кол-во портов Combo GE (RJ45+SFP): -
• Встроенные оптические порты: -
• Мощность PoE на один порт (макс.) (Вт): 30
• Суммарная мощность PoE всех портов (макс.) (Вт): 120
• Стандарты PoE: IEEE 802.3af IEEE 802.3at
• Метод подачи PoE: Метод A 1/2(+), 3/6(-)
• Управление: да
• Топологии подключения: Каскад, Кольцо
• Функция антизависания Poe-устройств: да
• CCTV (увеличение расстояния передачи до 250м): -
• Буфер пакетов: 4 МБ
• Таблицы MAC-адресов: 8 К
• Пропускная способность коммутационной матрицы (Switching fabric): 12 Гбит/с
• Скорость обслуживания пакетов (Forwarding rate): 1000 Мбит/с - 1488,00 пакетов/с 100 Мбит/c - 148,800 пакетов/c 10 Мбит/c- 14,880 пакетов/c
• Поддержка jumbo frame: 9 КБ
• Функциии уровня 2: IEEE 802.1D (STP), IEEE 802.1w (RSTP), IEEE 802.1s (MSTP), VLAN / VLAN Group 4K, Tagged Based, Port-based, Voice VLAN, Link Aggregation IEEE 802.3ad with LACP, IGMP Snooping v1/v2/v3, IGMP Static Multicast Addresses, Storm Control
• Качество обслуживания (QoS): 8 очередей / порт
• Безопасность: •Management System User Name/Password Protection • IEEE 802.1x Port-based Access Control •HTTP & SSL (Secure Web) •SSH v2.0 (Secured Telnet Session)
• Интерфейс управления: • Управление через Web-интерфейс • CLI • Telnet • SNMP
• Индикаторы: PWR1, PWR2, SYS, Link, PoE
• Питание: AC100…240V
• Энергопотребление (без нагрузки PoE):
• Система резервного питания: да
• Система термостабилизации: да
• Охлаждение: Конвекционное (без вентилятора)
• Рабочая температура (температура окружающей среды): -50...+50 °С
• Температура внутри уличного коммутатора: -
• Класс защиты: IP66
• Размеры (ШхВхГ) (мм): 300x400x187
• Дополнительно: Грозозащита 6 kV. В комплекте оптическая розетка, КДЗС (2шт), пигтейлы SM SC/UPC (2шт) (SFP-модули в комплект не входят). Корпус из поликарбоната.
