Описание OSNOVO SW-80501/W

OSNOVO SW-80501/W - уличный PoE коммутатор Gigabit Ethernet на 6 портов SW-80501/W (далее по тексту – коммутатор) предназначен для передачи данных между сетевыми устройствами и подачи питания к ним по кабелю витой пары по технологии PoE (Power Over Ethernet) на расстояние до 100м в условиях эксплуатации вне помещений.

В основе устройства лежат высоконадежные комплектующие с расширенным диапазоном рабочих температур.

Коммутатор SW-80501/W оснащен 4 портами Gigabit Ethernet (10/100/1000Base-T) с поддержкой PoE к каждому из которых можно подключать сетевые устройства. Порты соответствуют стандартам PoE IEEE 802.3af/at и автоматически определяют подключемые PoEустройства. Максимальная выходная мощность на один порт составляет 30 Вт, при этом общая выходная мощность на 4 порта (PoE бюджет) составляет 120 Вт.

Для подключения коммутатора SW-80501/W к локальной сети, сети Ethernet или другому коммутатору предусмотрен отдельный Gigabit Ethernet (10/100/1000 Base-T) Uplink-порт.

Помимо этого, в коммутаторе SW-80501/W предусмотрен 1 SFPслот (1000Base-X) для подключения SFP-модуля (в комплект поставки не входит), который позволяет подключить коммутатор к сети по оптоволоконной линии, также коммутатор оснащен оптическим кроссом для удобного подключения оптоволоконного кабеля.

Коммутатор поддерживает передачу Jumbo-фреймов и автоматическое определение MDI/MDIX (Auto Negotiation) на всех портах - распознает тип подключенного сетевого устройства и при необходимости меняет контакты передачи данных, что позволяет использовать кабели, обжатые любым способом (кроссовые и прямые).

Для защиты от попадания влаги внутрь коммутатора SW80501/W ввод кабелей в корпус осуществляется через гермовводы.

Питание коммутатора осуществляется от сети AC 100-240V, максимальная потребляемая мощность 126 Вт.

Коммутатор SW-80501/W рекомендуется использовать при необходимости объединить несколько сетевых устройств (IP-камеры, IP-телефоны, точки доступа и пр.) в одну сеть и передать к ним питание по кабелю витой пары (PoE) в условиях эксплуатации вне помещений.

Особенности оборудования

Уличное исполнение, диапазон рабочих температур -40…+50°С,

Корпус из поликарбоната (степень защиты IP66),

1 Gigabit Ethernet Uplink-порт (10/100/1000 Base-T)

1 Gigabit Ethernet SFP-слот (1000Base-X) – для передачи Ethernet по оптике с помощью SFP-модуля (в комплект поставки не входит),

4 Gigabit Ethernet порта (10/100/1000Base-T) с поддержкой PoE,

Максимальная выходная мощность PoE – 30Вт на порт,

Суммарная мощность PoE – 120Вт на 4 порта,

Соответствие стандартам PoE IEEE802.3af/at, автоматическое определение РоЕ-устройств,

Автоматическое определение MDI/MDIX,

Размер таблицы MAC-адресов: 1К,

Размер буфер пакетов: 1М,

Поддержка Jumbo-фрейм: 9 К,

Пропускная способность коммутационной матрицы: 12 Гбит/с,

Оптический кросс для удобства подключения оптоволоконного кабеля,

Защита от превышения максимального тока нагрузки и КЗ,

LED индикаторы режимов работы,

Питание от сети AC 100-240V,

Простота и надежность в эксплуатации.

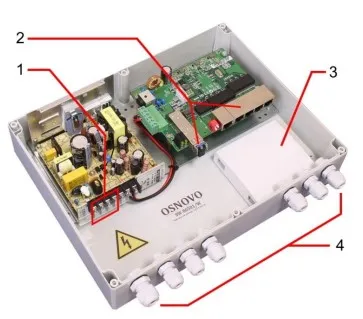

Коммутатор SW-80501/W, вид внутри

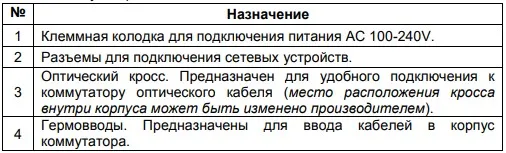

Коммутатор SW-80501/W, назначение основных элементов

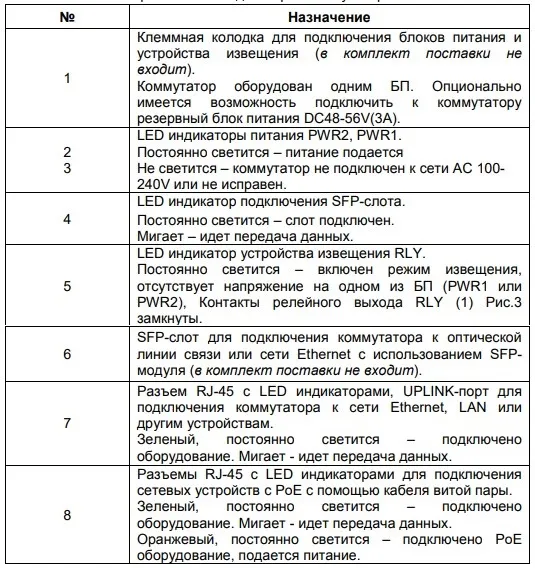

Коммутатор SW-80501/W, разъемы и индикаторы

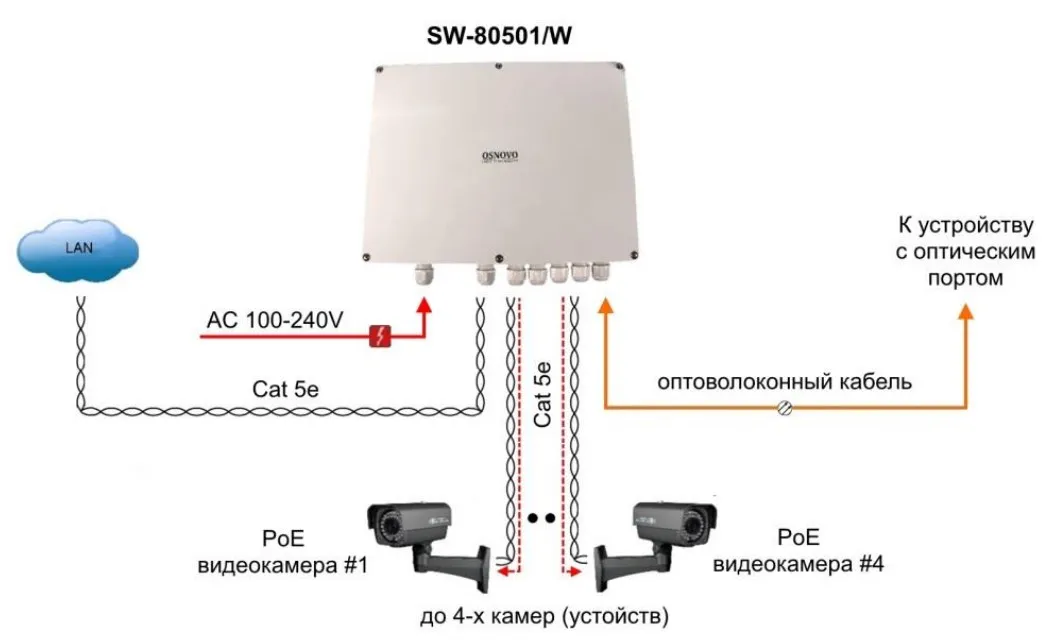

Типовая схема подключения коммутатора SW-80501/W


Комплектация

1. Уличный коммутатор SW-80501/W – 1шт,
2. Оптическая розетка – 1шт,
3. Пигтейлы SM SC/UPC – 1шт,
4. Комплект для защиты сварного стыка (КДЗС) – 1шт,
5. Комплект гермовводов – 1шт.
6. Руководство по эксплуатации –1шт,
7. Упаковка – 1шт.

Технические характеристики OSNOVO SW-80501/W

• Артикул: 13320
• Назначение: Уличный коммутатор
• Общее кол-во портов: 6
• Кол-во портов FE+PoE: -
• Кол-во портов FE: -
• Кол-во портов GE+PoE: 4
• Кол-во портов GE: 1
• Кол-во портов GE (не Combo порты): 1
• Кол-во портов SFP: 1
• Кол-во портов SFP FE (не Combo порты): -
• Кол-во портов SFP GE (не Combo порты): 1
• Кол-во портов Combo GE (RJ45+SFP): -
• Встроенные оптические порты: -
• Мощность PoE на один порт (макс.) (Вт): 30
• Суммарная мощность PoE всех портов (макс.) (Вт): 120
• Стандарты PoE: IEEE 802.3af IEEE 802.3at
• Метод подачи PoE: Метод A 1/2(+), 3/6(-)
• Управление: -
• Топологии подключения: звезда каскад
• Функция антизависания Poe-устройств: -
• Буфер пакетов: 1 МБ
• Таблицы MAC-адресов: 1 К
• Пропускная способность коммутационной матрицы (Switching fabric): 12 Гбит/с
• Скорость обслуживания пакетов (Forwarding rate): 1000 Мбит/с - 1488,00 пакетов/с 100 Мбит/c - 148,800 пакетов/c 10 Мбит/c- 14,880 пакетов/c
• Поддержка jumbo frame: 9 КБ
• Стандарты и протоколы: IEEE 802.3 10Base-T Ethernet IEEE 802.3u 100Base-TX Fast Ethernet IEEE 802.3ab 1000Base-T Gigabit Ethernet IEEE 802.3z 1000Base-X Gigabit Ethernet IEEE 802.3x Flow Control and Back Pressure, IEEE 802.3af for POE IEEE 802.3at for POE+
• Функциии уровня 2: -
• Качество обслуживания (QoS): -
• Безопасность: -
• Интерфейс управления: -
• Индикаторы: PWR - индикатор подключения БП, FX1 - активность оптического SFP порта, Link/ACT – индикаторы Ethernet
• Питание: AC100…240V
• Энергопотребление (без нагрузки PoE):
• Система резервного питания: -
• Система термостабилизации: -
• Охлаждение: Конвекционное (без вентилятора)
• Рабочая температура (температура окружающей среды): -40...+50 °С
• Температура внутри уличного коммутатора: -
• Класс защиты: IP66
• Размеры (ШхВхГ) (мм): 300x230x111
• Дополнительно: В комплекте оптическая розетка, пигтейл SM/SC. Корпус из поликарбоната.

Документация OSNOVO SW-80501/W

Инструкция OSNOVO SW-80501/W
Сертификат

• Единица измерения: 1 шт
• Габариты (мм): 300x230x111
• Масса (кг): 1.50
