OSNOVO SW-808010/ILS(port 90W,720W) - Промышленный управляемый (L2+) Ultra PoE коммутатор Gigabit Ethernet на 8GE PoE + 10 GE SFP порта с функцией мониторинга температуры/ влажности/ напряжения. Порты: 8 x GE (10/100/1000Base-T) с PoE BT (до 90W) + 10 x GE SFP (1000Base-X). Уровень управления L2+.

Промышленный управляемый (L2+) PoE коммутатор Gigabit Ethernet SW-808010/ILS(port 90W 720W) с функцией мониторинга температуры/влажности/напряжения предназначен для систем промышленного применения и для установки в уличные станции OSNOVO. Отличительной чертой коммутатора является возможность удаленного мониторинга напряжения питания, температуры и влажности окружающей среды.

Коммутатор SW-808010/ILS(port 90W 720W) имеет 8 основных портов Gigabit Ethernet (10/100/1000Base-T), каждый из которых соответствует стандартам PoE IEEE 802.3af/at/bt и автоматически определяет подключаемые PoE-устройства. Максимальная мощность PoE на порт равна 90Вт, общая выходная мощность всех портов составляет до 720Вт. Функция PoE может быть отключена или включена для каждого порта в отдельности через WEB интерфейс. Также коммутаторы имеют функцию PoE Alive, автоматически возобновляющую подачу PoE, если подключенное устройство зависло.

Кроме того, коммутатор оснащен 10ю Gigabit Ethernet Uplink портами SFP (1000Base-X). В качестве SFP-модулей рекомендуется использовать промышленные модули с расширенным температурным диапазоном (скорость SFP-портов – 100 Мбит/с или 1 Гбит/с – можно настраивать через WEB-интерфейс).

Коммутатор SW-808010/ILS(port 90W 720W) оборудован портом Console (RJ-45) для управления через интерфейс RS-232. Данная модель настраивается через WEB-интерфейс и имеет множество функций L2 и L2+ уровня, таких как: VLAN, IGMP snooping, STP, EAPS, QoS и др.

Коммутатор SW-808010/ILS(port 90W 720W) может питаться от блоков питания напряжением DC12-57V, обладает возможностью подключения источника резервного питания и функцией оповещения при его отключении (БП в комплект поставки не входит).

Коммутатор имеет температурный режим -40…+80 ºС, что позволяет эксплуатировать его в промышленных неотапливаемых помещения или уличных станциях OSNOVO.

Особенности оборудования

Возможность удаленного мониторинга таких показателей, как:
- Температура на внешнем датчике
- Влажность на внешнем датчике
- Напряжение питания на основном и резервном блоках питания

Максимальная мощность РоЕ – до 90 Вт на порт, соответствие стандартам PoE IEEE 802.3 af/at/bt,

Разработаны для эксплуатации в промышленных условиях: рабочая температура -40…+80°С, IP40, подходят для установки в уличные станции OSNOVO,

Поддержка функций L2 уровня (VLAN, IGMP snooping, QoS и тд.), высокая надежность сети (RSTP, MSTP, EAPS),

Настройка и управление через WEB-интерфейс, Console и Telnet/CLI,

Датчик температуры/влажности с кабелем для подключения к коммутатору SW-808010/ILS(port 90W 720W)


Описание элементов коммутатора

3 Коммутатор SW-808010/ILS(port 90W 720W) разъемы, кнопки и индикаторы передней панели.


Коммутатор SW-808010/ILS(port 90W 720W) разъемы и кнопки верхней панели.

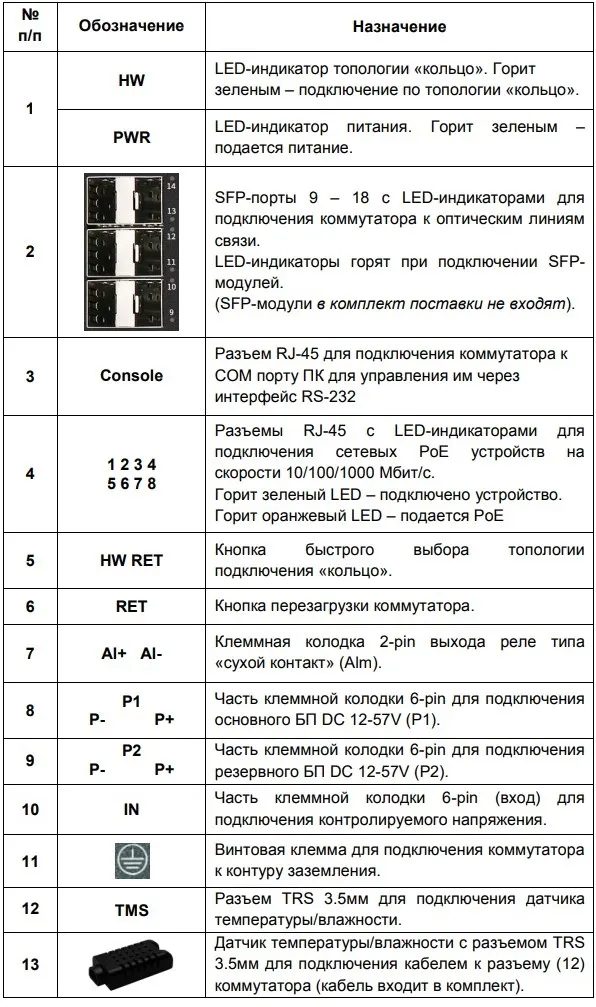

Назначение разъемов, кнопок и индикаторов коммутатора SW-808010/ILS(port 90W 720W).


Типовая схема подключения коммутатора SW-808010/ILS(port 90W 720W).


Кольцевая схема подключения коммутатора SW-808010/ILS(port 90W 720W).


Комплектация*

1. Коммутатор SW-808010/ILS(port 90W 720W) – 1шт.
2. Клеммная колодка 6-pin – 1шт.
3. Датчик температуры и влажности - 1шт.
4. Краткое руководство по эксплуатации –1шт.
5. Руководство по эксплуатации на CD – 1шт.
6. Упаковка – 1шт.

• Единица измерения: 1 шт
• Габариты (мм): 50x208x130
• Масса (кг): 1.50

• Артикул: 13747
• Общее кол-во портов: 18
• Кол-во портов FE+PoE: -
• Кол-во портов FE: -
• Кол-во портов GE+PoE: 8
• Кол-во портов GE : -
• Кол-во портов GE (не Combo порты): -
• Кол-во портов SFP : 10
• Кол-во портов Combo GE (RJ45+SFP): -
• Кол-во портов SFP (не Combo порты): 2
• Топологии подключения: Каскад, Кольцо
• Встроенные оптические порты: -
• Параметры оптического порта: -
• Мощность PoE на один порт (макс.): 90
• Суммарная мощность PoE всех портов (макс.): 720
• Функция антизависания Poe-устройств: да
• CCTV (увеличение расстояния передачи до 250м): -
• Стандарты PoE: IEEE 802.3af IEEE 802.3at IEEE 802.3bt
• Метод подачи PoE: Метод A+B 1/2 4/5(+), 3/6 7/8(-)
• Буфер пакетов: 4.1 МБ
• Таблицы MAC-адресов: 8 К
• Пропускная способность коммутационной матрицы (Switching fabric): 56 Гбит/с
• Скорость обслуживания пакетов (Forwarding rate): 1000 Мбит/с-1488,00 пакетов/с 100 Мбит/c-148,800 пакетов/c 10 Мбит/c-14,880 пакетов/c
• Поддержка jumbo frame: 16 КБ
• Стандарты и протоколы: IEEE 802.3 10Base-T Ethernet IEEE 802.3u 100Base-TX IEEE 802.3ab 1000Base-T IEEE 802.3z 1000Base-X IEEE 802.3x Flow Control & Back Pressure IEEE 802.3af/at/bt Power over Ethernet IEEE 802.1S IEEE 802.1d IEEE 802.1w IEEE 802.1X RSTP/MSTP( Rapid Spanning Tree Protocol) EPPS ring network protocol EAPS ring network protocol
• Функциии уровня 2: 802.1Q VLAN IGMP/MLD Snooping DHCP Snooping Internet Protocol Version 6 (IPv6) Port Status Statistics Monitoring Security Rate Limiting Loop Detection Port Mirroring
• Качество обслуживания (QoS): CoS ToS 802.1p WRR SP WFQ
• Безопасность: User Name / Password Protection MAC Based Authentication User port+IP address+MAC address Support ACL (Access control list)
• Управление: да
• Мониторинг температуры, влажности, напряжения: да
• Индикаторы: P1, P2: основное и резервное питание, PWR: индикатор ошибки системы, Link: Ethernet, SFP: SFP-порты, PoE: подача РоЕ, HW: топология кольцо
• Реле аварийной сигнализации: DC24V,1A(NO/NC)
• Питание: DC 37-57V
• Энергопотребление (без нагрузки PoE): &lt,20 Вт
• Встроенная грозозащита: 6 кВ
• Охлаждение: Конвекционное (без вентилятора)
• Класс защиты: IP40
• Размеры (ШхВхГ) (мм): 50x208x130
• Способ монтажа: на DIN-рейку, на стену
• Рабочая температура: -40...+80 С
• Относительная влажность: 5%-95%, без конденсата
• Дополнительно: Поддержка PoE bt (90Вт на порт) Поддержка мониторинга параметров (датчик t, h в комплекте)
