Описание OSNOVO SW-8182/L(300W)

Управляемые L2+ PoE коммутаторы OSNOVO SW-8182/L(300W) на 20 портов предназначены для объединения сетевых устройств и передачи данных и питания (PoE) к ним.

Коммутаторы оснащены: 16 основными портами Gigabit Ethernet (10/100/1000Base-T) c PoE, 2мя Uplink портами Gigabit Ethernet (10/100/1000Base-T) и 2мя Gigabit Ethernet (1000Base-X) SFP слотами.

Каждый из основных портов у обоих моделей коммутаторов соответствует стандартам PoE IEEE 802.3af/at и автоматически определяет подключаемые PoE-устройства. Максимальная мощность PoE на порт равна 30 Вт. Общая выходная мощность 300Вт

В качестве SFP-модулей рекомендуется использовать модули с подходящими скоростными характеристиками – 1 Гбит/с.
SW-8182/L(300W) поддерживают автоматическое определение MDI/MDIX (Auto Negotiation) на всех медных портах.
Коммутаторы распознают тип подключенного сетевого устройства и при необходимости меняют контакты передачи данных, что позволяет использовать кабели, обжатые любым способом (кроссовые и прямые).
Коммутаторы настраиваются через WEB-интерфейс и имеет множество функций L2 уровня, таких как:

VLAN

IGMP snooping

QoS и др.

Коммутаторы моделей SW-8182/L(300W) могут быть с успехом использованы в самых различных сферах применения где требуется объединить значительное количество устройств в одну сеть с возможностью запитать их удаленно (PoE).
В первую очередь, SW-8182/L(300W) как нельзя лучше подойдут для организации крупной системы видеонаблюдения с возможностью диагностики и мониторинга в торговом центре/на предприятии.

Особенности оборудования

16 коммутируемых Gigabit Ethernet (10/100/1000 Мбит/с) портов с РоЕ

2 Gigabit Ethernet (10/100/1000Base-T) медных порта – RJ-45,

2 Gigabit Ethernet (1000FX) SFP слота Соответствие стандартам PoE IEEE 802.3 af/at, автоматическое определение подключаемых РоЕ-устройств,

Максимальная мощность РоЕ на порт – до 30Вт,

Общая выходная мощность до 300 Вт (16 портов),

Поддержка функций L2 уровня (VLAN, IGMP snooping и тд.),

Настройка и управление через WEB-интерфейс, RS-232 и Telnet/SSH,

Автоматическое определение MDI/MDIX,

Размер буфера пакетов: 4,1 МБ,

Размер таблицы MAC-адресов: 8K,

Пропускная способность коммутационной матрицы: 128Гбит/с,

Поддержка Jumbo-фреймов: 9.6Кб,

Питание – AC 100-240V,

Гибкость настройки, простота и надежность в эксплуатации.

Описание элементов коммутатора

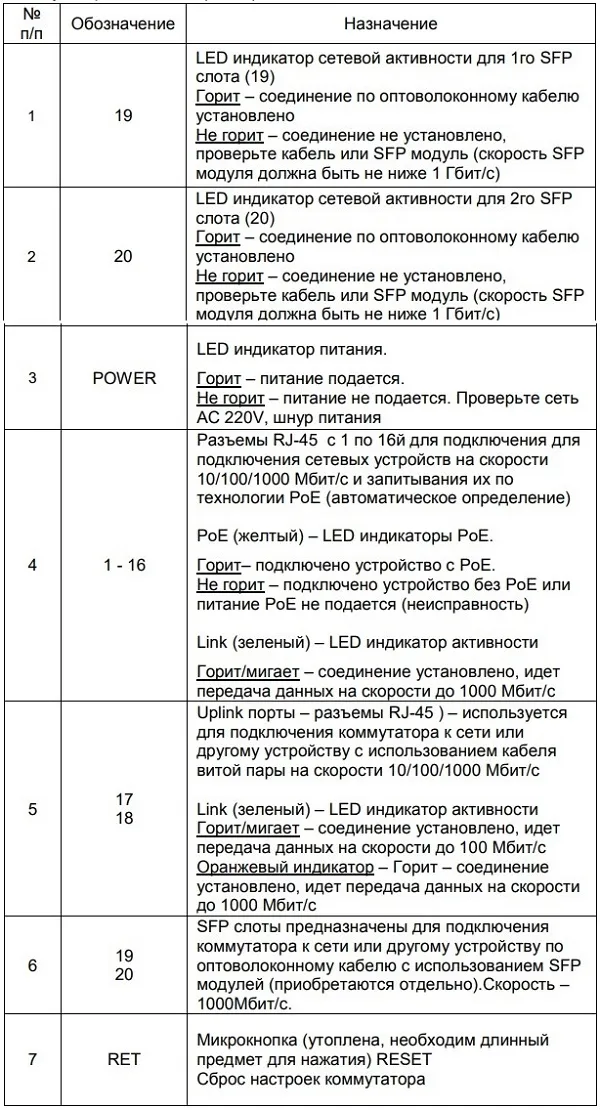

Коммутатор SW-8182/L(300W), разъемы и индикаторы на передней панели



Коммутатор SW-8182/L(300W), разъемы и индикаторы на задней панели

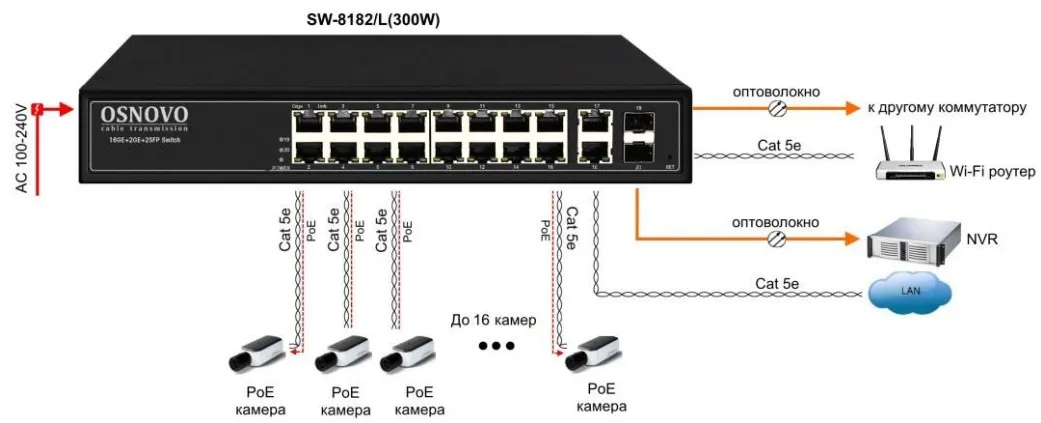

Типовая схема подключения коммутатора SW-8182/L(300W)


Комплектация

1. Коммутатор SW-8182/L(300W) – 1шт,
2. Руководство по эксплуатации – 1шт,
3. Кабель для подключения к сети AC 220V – 1шт,
4. Набор креплений для 19“ стойки – 1шт,
5. Упаковка – 1шт

Технические характеристики OSNOVO SW-8182/L(300W)

• Модель: SW-8182/L(300W)
• Общее кол-во портов: 20
• Кол-во портов FE+PoE -
• Кол-во портов FE -
• Кол-во портов GE+PoE 16
• Кол-во портов GE (не Combo порты) 2
• Кол-во портов Combo GE (RJ45+SFP) -
• Кол-во портов SFP (не Combo порты) 2
• Встроенные оптические порты -
• Мощность PoE на один порт (макс.) Вт 30
• Суммарная мощность всех портов (макс.) (Вт) 300
• Стандарты PoE IEEE802.3af and IEEE802.3at
• Метод подачи PoE Метод A (1,2+ 3,6-)
• Топологии подключения: звезда, каскад, кольцо
• Буфер пакетов 4.1 МБ
• Таблицы MAC-адресов 8 К
• Пропускная способность коммутационной матрицы (Switching fabric): 128 Гбит/с
• Скорость обслуживанияпакетов (Forwarding rate):
  1000Mbps port – 1,488,000 пакетов/с
  100Mbps port - 148,800 пакетов/с
  10Mbps port - 14,880 пакетов/с
• Поддержка jumbo frame 9,6 КБ
• Стандарты и протоколы: IEEE 802.3x, IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3z, IEEE 802.3ad, IEEE 802.3q, IEEE 802.3q/p, IEEE 802.1w, IEEE 802.1d, EEE 802.1S,
• Управление: Web management – управление через Web-интерфейс
• Индикаторы: PoE, Link/Act, PWR
• Питание AC100-240V
• Энергопотребление (без нагрузки PoE)
• Встроенная грозозащита -
• Охлаждение: Активное (вентилятор на задней панели)
• Размеры (ШхВхГ) (мм) 440x45x290
• Способ монтажа: Монтаж в 19' стойку
• Рабочая температура: 0...+50 °С
• Относительная влажность: 0-95% без конденсата
• Дополнительно: -

Документация OSNOVO SW-8182/L(300W)

Инструкция OSNOVO SW-8182/L(300W)
Инструкция OSNOVO SW-8182/L(300W)
Сертификат

• Единица измерения: 1 шт
• Габариты (мм): 295x195x45
• Масса (кг): 1.50
