OSNOVO SW-84804/L(800W) - управляемый L2 PoE коммутатор Gigabit Ethernet на 48 RJ45 PoE + 4 x GE SFP порта. Порты: 48 x GE (10/100/1000 Base-T) с поддержкой PoE (IEEE 802.3af/at), 4 x GE Uplink.

Управляемый (L2+) PoE коммутатор на 52 порта SW84804/L(800W) предназначен для объединения сетевых устройств, запитывания их по технологии PoE и передачи данных между ними.

Управляемый коммутатор оснащен 48 портами Gigabit Ethernet (10/100/1000Base-T) с PoE (соответствуют стандартам IEEE 802.3af/at и автоматически определяют подключаемые PoE-устройства), а также 4-мя Gigabit Ethernet SFP-слотами (1000Base-FX).

К каждому из 48 основных портов коммутатора можно подключать РоЕ-устройства мощностью до 30 Вт (общая выходная мощность до 800 Вт).

В коммутаторе предусмотрена функция проверки статуса подключенного PoE устройства (PD Query). Данная функция активируется и настраивается через WEB интерфейс и позволяет диагностировать «зависание» подключенных PoE устройств и перезагружать их путем переподачи PoE питания.

Коммутатор гибко настраивается через WEB-интерфейс и имеет множество функций L2+ уровня, таких как VLAN, IGMP snooping, QoS и др.
Кроме того коммутатор поддерживает автоматическое определение MDI/MDIX (Auto Negotiation) на всех портах - распознает тип подключенного сетевого устройства и при необходимости меняет контакты передачи данных, что позволяет использовать кабели, обжатые любым способом (кроссовые и прямые).

Коммутатор SW-84804/L(800W) рекомендуется использовать, если есть необходимость объединить большое количество сетевых устройств (IP-камеры, IP-телефоны и пр.) в одну сеть и передать к ним питание по кабелю витой пары (PoE).

Кроме того коммутатор SW-84804/L(800W) может выступать в качестве коммутатора уровня ядра (корневого коммутатора) для локальной сети, основанной на большом количестве медных линий связи.

Особенности оборудования

Большое количество основных портов – 48 c PoE,

Достаточное количество SFP слотов – 4,

Повышенная общая мощность PoE – 800 Вт,

Гибкое управление через WEB интерфейс,

Поддержка функций L2+ (VLAN,QOS,LACP,LLDP,IGMP snooping),

Активное интеллектуальное охлаждение в зависимости от нагрузки PoE,

PD Query – функция для диагностики и перезагрузки зависших PoE устройств.

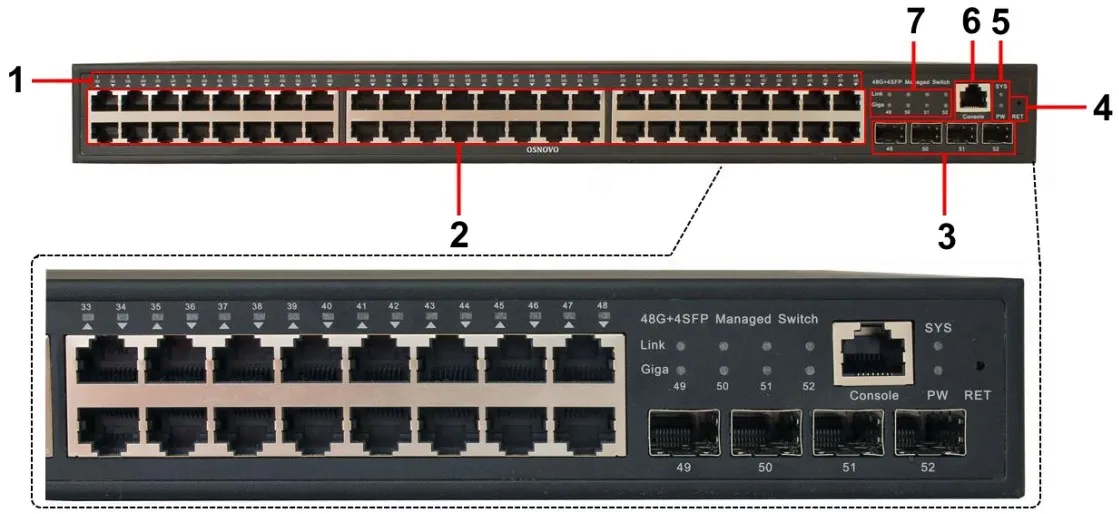

Коммутатор SW-84804/L(800W) , разъемы, кнопки и индикаторы

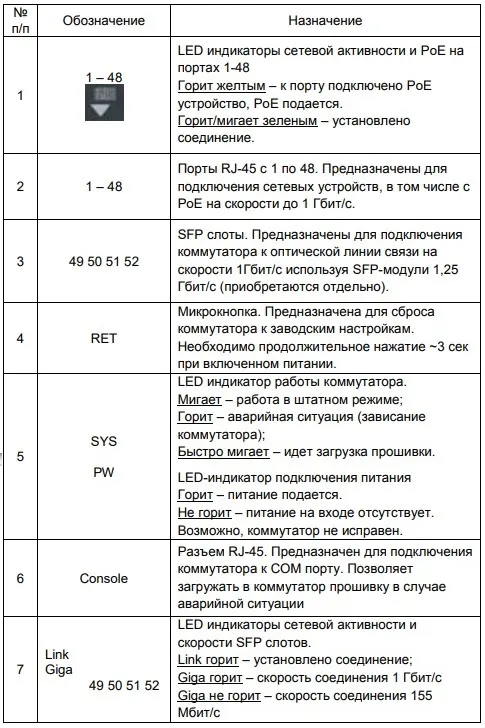

Коммутатор SW-84804/L(800W) , назначение внутренних элементов

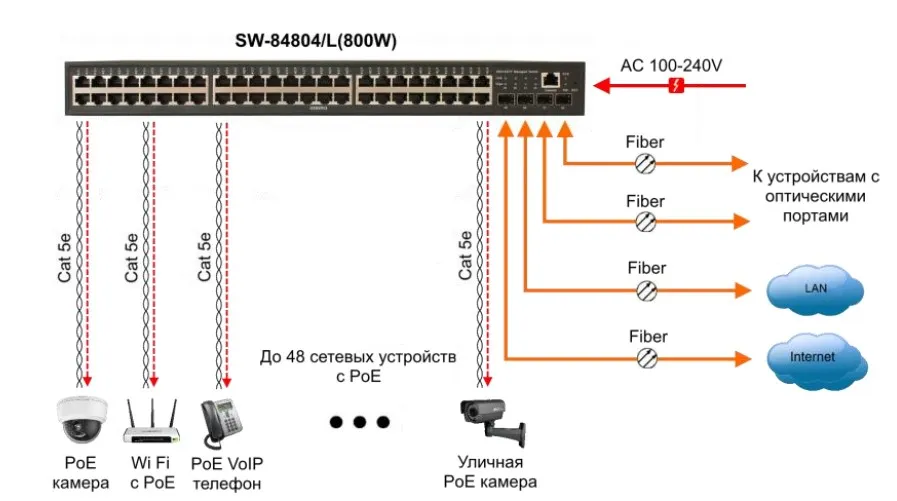

Типовая схема подключения коммутатора SW-84804/L(800W)

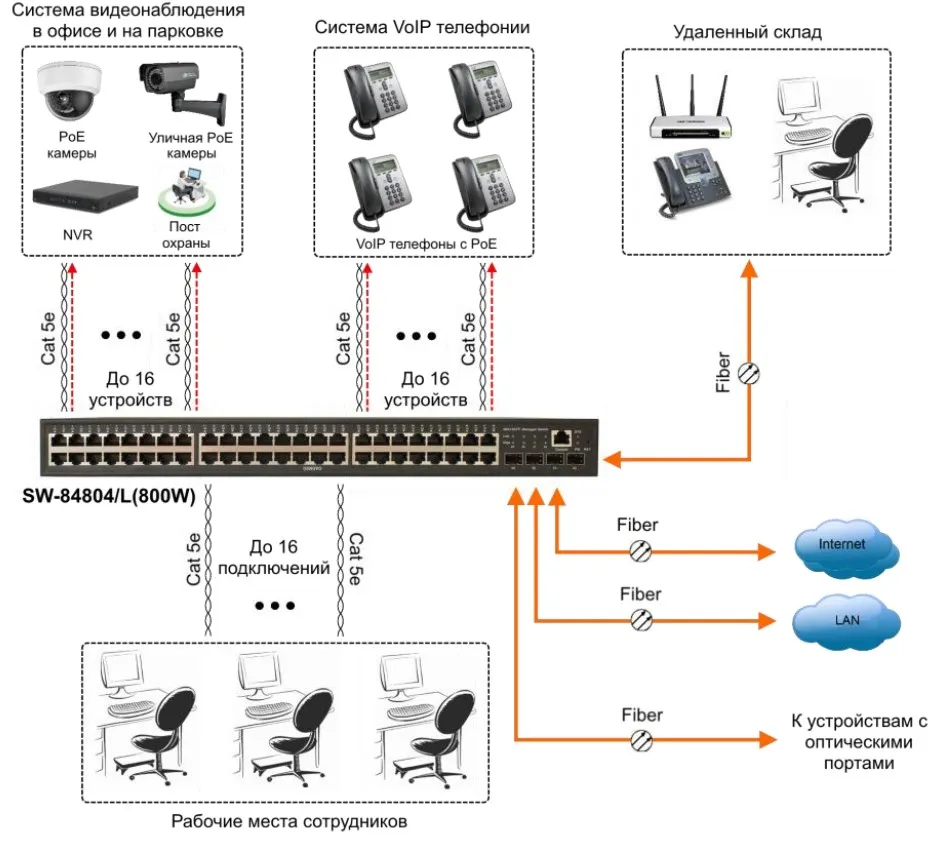

Схема подключения коммутатора SW-84804/L(800W) на примере сети для большого разветвленного офиса


Комплектация

1. Коммутатор SW-84804/L(800W) – 1шт,
2. Кабель питания – 1шт,
3. Монтажный комплект для крепления в 19” стойку – 1шт,
4. Краткое руководство по эксплуатации – 1шт,
5. Упаковка – 1шт,.

• Единица измерения: 1 шт
• Габариты (мм): 440x45x360
• Масса (кг): 3.00

• Артикул производителя: 13679
• Общее кол-во портов: 52
• Кол-во портов FE+PoE: -
• Кол-во портов FE: -
• Кол-во портов GE+PoE: 48
• Кол-во портов GE: -
• Кол-во портов GE (не Combo порты): -
• Кол-во портов SFP: 4
• Кол-во портов Combo GE (RJ45+SFP): -
• Кол-во портов SFP (не Combo порты): 4
• Встроенные оптические порты: -
• Топология подключения: Каскад, Кольцо
• Параметры оптического порта: -
• Мощность PoE на один порт (макс.) Вт: 30
• Суммарная мощность всех портов (макс.) (Вт): 800
• Стандарты PoE: IEEE 802.3af, IEEE 802.3at
• Метод подачи PoE: Метод А: 1, 2 (+), 3, 6 (-)
• Буфер пакетов: 12МБ
• Таблицы MAC-адресов: 16К
• Пропускная способность коммутационной матрицы (Switching fabric): 256 Гбит/с
• Скорость обслуживания пакетов (Forwarding rate): 1000 Мбит/с - 1488,00 пакетов/с 100 Мбит/c - 148,800 пакетов/c 10 Мбит/c- 14,880 пакетов/c
• Поддержка Jumbo Frame: 16K
• Стандарты и протоколы: IEEE 802.3 – 10BaseT, IEEE 802.3u – 100BaseTX, IEEE 802.3ab – 1000BaseT, IEEE 802.3z – 1000 BaseSX/LX, IEEE 802.3x – Flow Control, IEEE 802.1q – VLAN, IEEE 802.1p – Class of Service, IEEE 802.1d – Spanning Tree, IEEE 802.1w – Rapid Spanning Tree, IEEE 802.1s – Multiple Spanning Tree, IEEE 802.3ad – Link Aggregation Control Protocol (LACP), IEEE 802.1ab – LLDP (Link Layer Discovery Protocol), IEEE 802.1c – Access Control
• Функциии уровня 2: IEEE 802.1d (STP), IEEE 802.1w (RSTP), IEEE 802.1s (MSTP), VLAN / VLAN Group 4K, Tagged Based, Port-based, Voice VLAN, Link Aggregation IEEE 802.3ad with LACP, IGMP Snooping v1/v2/v3, IGMP Static Multicast Addresses, Storm Control
• Качество обслуживания (QoS): IEEE 802.1p, CoS/ToS, WRR, WFQ
• Безопасность: Management System User Name/Password Protection, IEEE 802.1x Port-based Access Control, HTTP & SSL (Secure Web), SSH v2.0 (Secured Telnet Session)
• Управление: да
• Режим антизависания PoE-устройств: да
• CCTV (увеличение расстояния передачи до 250м): -
• Интерфейс управления: Управление через Web-интерфейс, CLI, Telnet, SNMP
• Индикаторы: • PW (питание), • SYS (работа коммутатора), • PoE (PoE вкл/выкл), • Link (соединение есть/нет), • Giga (100 или 1000 Мбит/с)
• Питание: AC 110-240V
• Энергопотребление (без нагрузки PoE): 20 Вт
• Размеры (ШхВхГ) (мм): 440x45x360
• Монтаж в 19' стойку: да
• Рабочая температура: 0…+55°С
• Дополнительно: Охлаждение Активное (2 вентилятора с автоматическим изменением скорости вращения в зависимости от нагрузки). Встроенная грозозащита 3kV на порт
