Всепогодный узел коммутации ВУК-14У-РоЕ+ У11 У71.

Всепогодный узел коммутации ВУК-14У-РоЕ+ У11 У71 предназначен для обеспечения работы от 1-го до 4-х оконечных IP-устройств с питанием по технологии РоЕ (IEEE 802.3af/at/bt), организации группового канала передачи данных по волоконно-оптической сети, а также поддержания заданного температурного режима при эксплуатации задействованного оборудования.

Изделие оборудовано

локом управления климатом (БУК-5), предназначенным для управление обогревом,

обогревателем термошкафов ОТШ-40, оборудованным встроенным биметаллическим выключателем, ограничивающим температуру поверхности радиатора до +90°С,

устройством защиты электропитания УЗП-220, предназначенным для защиты оборудования, подключённого к линиям электропитания переменного тока 230 В, от наведенных напряжений, вызванных электромагнитными импульсами высоких энергий (грозовыми, электростатическими разрядами и т.д),

блоком защиты БЗЛ-ЕП4, предназначенным для защиты от импульсных перенапряжений 4-х портов локальной сети Ethernet 10/100/1000 Base-TX, в том числе, использующих технологию PoE (IEEE 802.3af/at/bt),

тамперным контактом для сигнализации о несанкционированном доступе.

Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017. По способу защиты человека от поражения электрическим током изделие соответствует классу I по ГОСТ 12.2.007.0-75.

Климатическое исполнение изделия соответствует УХЛ1, 5 ГОСТ 15150-69. Степень защиты IP 66.

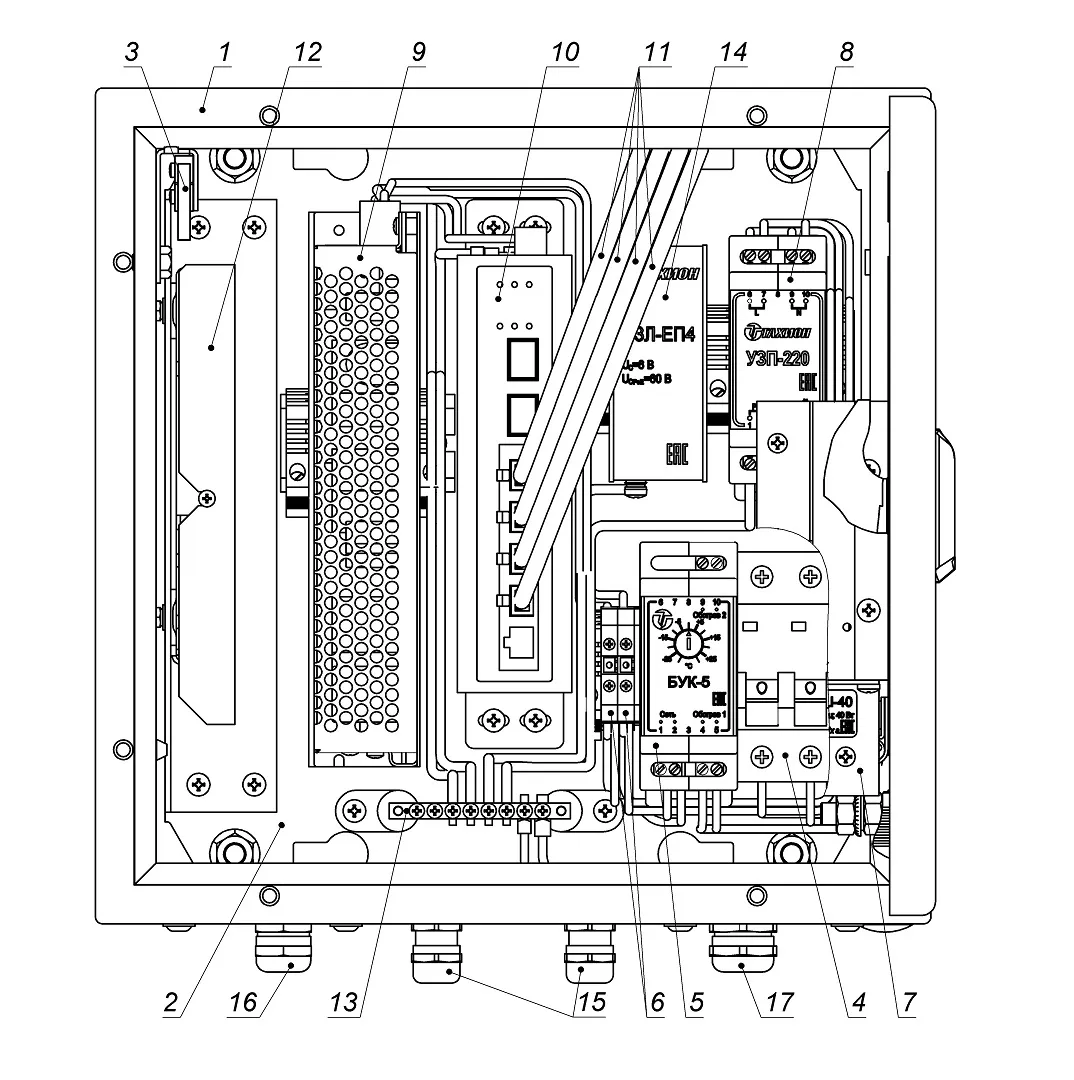

Состав изделия:

1. Шкаф 300х300х210мм	1шт.
2. Монтажная панель	1шт.
3. Тамперный контакт (S2)	1шт.
4. Выключатель автоматический ВА47-29 2P 6A/4,5кА хар-ка С (S1)	1шт.
5. Блок управления климатом (БУК-5)	1шт.
6. Клеммы проходные (Х1) (S провода до 6 мм²)	2шт.
7. Обогреватель (ОТШ-40)	1шт.
8. Устройство защиты питания 230В (УЗП-220)	1 шт.
9. AC/DC преобразователь 230/55В, 150Вт	1шт.
10. Управляемый PoE коммутатор 4 порта Eth + 2 порта SFP	1шт.
11. Патч-корд UTP, кат.5е	4 шт.
12. Оптический кросс с адаптерами SC-SC (4 шт.)	1шт.
13. Шина заземления (Ш1)	1шт.
14. Блок защиты портов в сети ETHERNET c питанием РоЕ (БЗЛ-ЕП4)	1 шт.
15. Кабельный ввод PG9, Ø кабеля 8-4,5 мм	4шт.
16. Кабельный ввод PG11, Ø кабеля 10-6 мм	2шт.
17. Кабельный ввод PG13,5, Ø кабеля 12-7 мм	2шт.

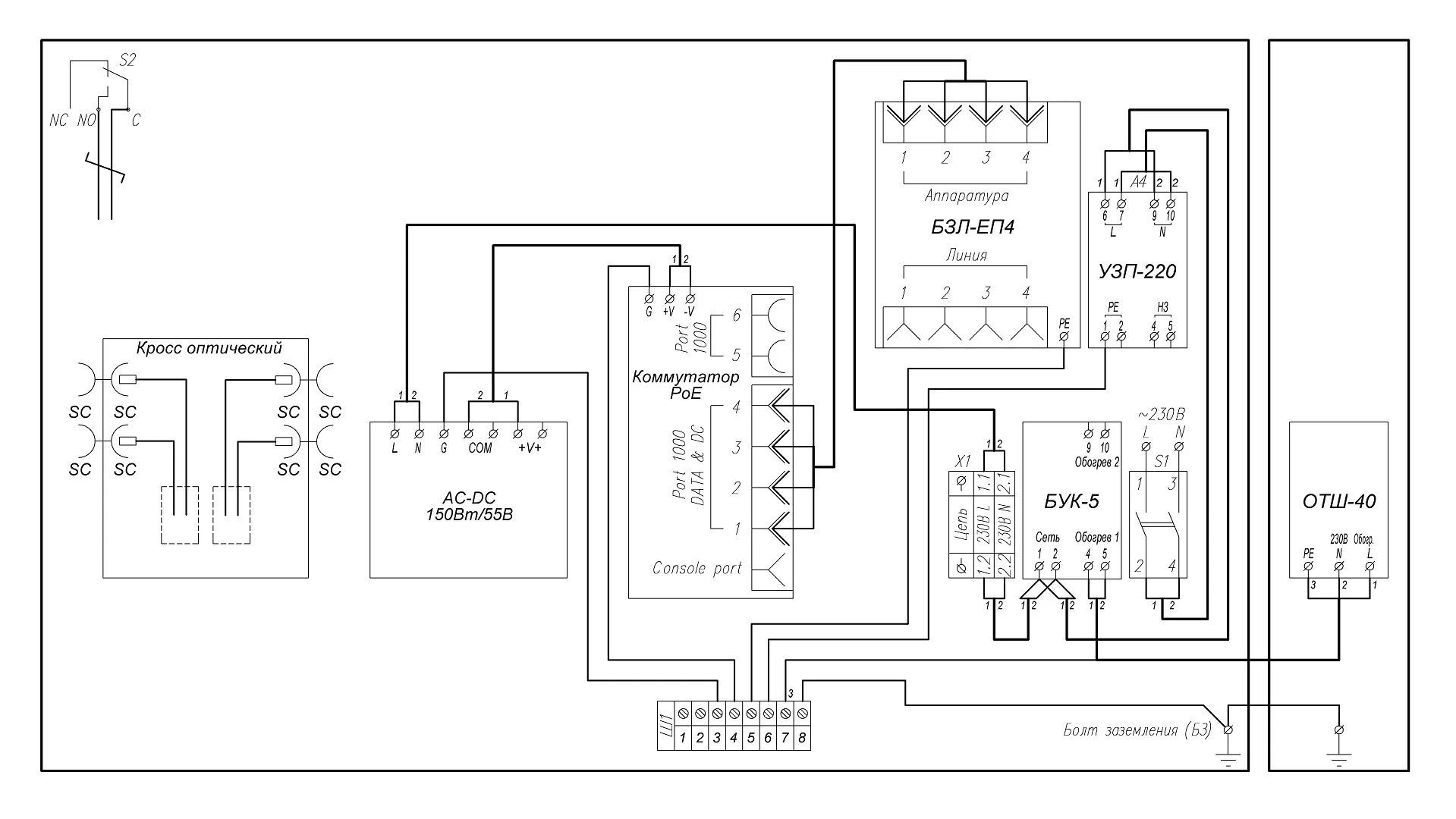

Схема подключения:

• Единица измерения: 1 шт
• Габариты (мм): 300x300x510
• Масса (кг): 11.00

• Питание изделия:
  • напряжение питания: 230 В AC, 50 Гц
  • максимальный ток нагрузки: 6 А
• Обогрев::
  • напряжение питания: 230 В AC, 50 Гц
  • потребляемая мощность: 40 Вт
• Диапазон рабочих температур: 60С&divide,+50С
• Интерфейсы::
  • порт 10/100/1000 Base-T RJ-45 PoE watchdog: 4 шт.
  • порт 1000 Base-X SFP: 2 шт.
  • консольный порт: 1 шт.
• PoE::
  • по стандарту PoE IEEE 802.3af/at: 2 порта
  • по стандарту PoE IEEE 802.3af/at/bt: 2 порта
  • общий бюджет PoE*: 140 Вт
• Максимальная потребляемая мощность: 190 Вт
• Материалы и поверхности изделия::
  • корпус (дверь): листовая сталь 1,25 (1,5) мм, грунтовка, порошковое покрытие
  • панель монтажная: листовая сталь 2 мм, оцинкованная
• Габаритные размеры (без гермовводов) ШхВхГ: 300х300х210 мм
• Вес c упаковкой: 11 кг
