Всепогодный узел коммутации ВУК-34-РоЕ+ Р2 У11 У71 предназначен для обеспечения работы от 1-й до 4-х IP-видеокамер с питанием по технологии РоЕ/PoE+, организации группового канала передачи данных по волоконно-оптической сети, а также поддержания заданного температурного режима при эксплуатации задействованного оборудования.

Изделие оборудовано

• блоком управления климатом (БУК-5), предназначенным для управление обогревом,
• обогревателем термошкафов ОТШ-60, оборудованным встроенным биметаллическим выключателем, ограничивающим температуру поверхности радиатора до +90°С,
• устройством защиты электропитания УЗП-220 предназначенным для защиты оборудования, подключённого к линиям электропитания переменного тока 220 В, от наведенных напряжений, вызванных электромагнитными импульсами высоких энергий (грозовыми, электростатическими разрядами и т.д.),
• блоком защиты БЗЛ-ЕП4 предназначенным для защиты от импульсных перенапряжений 4-х портов локальной сети Ethernet 10/100/1000 Base-TX, в том числе, использующих технологию PoE/РоЕ+ (IEEE 802.3af/IEEE 802.3at),
• комплектом бесперебойного питания КБП - 7,2А·ч,
• тамперным контактом для сигнализации о несанкционированном доступе.

Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017. По способу защиты человека от поражения электрическим током изделие соответствует классу I по ГОСТ 12.2.007.0-75.

Климатическое исполнение изделия соответствует УХЛ1, 5 ГОСТ 15150-69. Степень защиты IP 66.

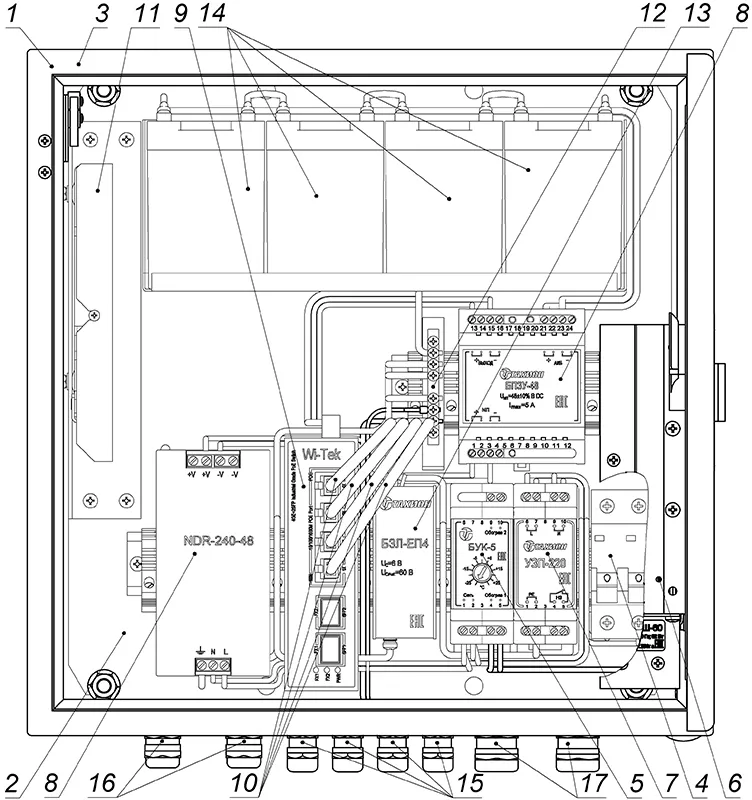

Состав изделия:

1. Шкаф 380х380х210мм	1шт.
2. Монтажная панель	1шт.
3. Тамперный контакт (S2)	1шт.
4. Выключатель автоматический ВА47-29 2P6A/4,5кА хар-ка С 'TDM' (S1)	1шт.
5. Блок управления климатом (БУК-5)	1шт.
6. Обогреватель (ОТШ-60)	1шт.
7. Устройство защиты питания 220В (УЗП-220)	1 шт.
8. Комплект бесперебойного питания КБП- 7,2А·ч	1шт.
9. Неуправляемый коммутатор WiTek 4 порта Eth + 2 порта SFP Wi-PS306GF-l	1шт.
10. Патч-корд UTP, кат.5е	4 шт.
11. Оптический кросс W4 (или аналогичный) с адаптерами SC-SC (4 шт)	1шт.
12. Шина заземления (Ш1)	1шт.
13. Блок защиты портов в сети ETHERNET c питанием РоЕ (БЗЛ-ЕП4)	1шт.
14. Аккумуляторы DTM 1207 или аналоги (поставляются в отдельной упаковке)	4 шт.
15. Гермоввод PBA9-08, Ø кабеля 4,5-8 мм	4шт.
16. Гермоввод PBA11-10, Ø кабеля 6-10 мм	2шт.
17. Гермоввод PBA13,5-11, Ø кабеля 7-12 мм	2шт.

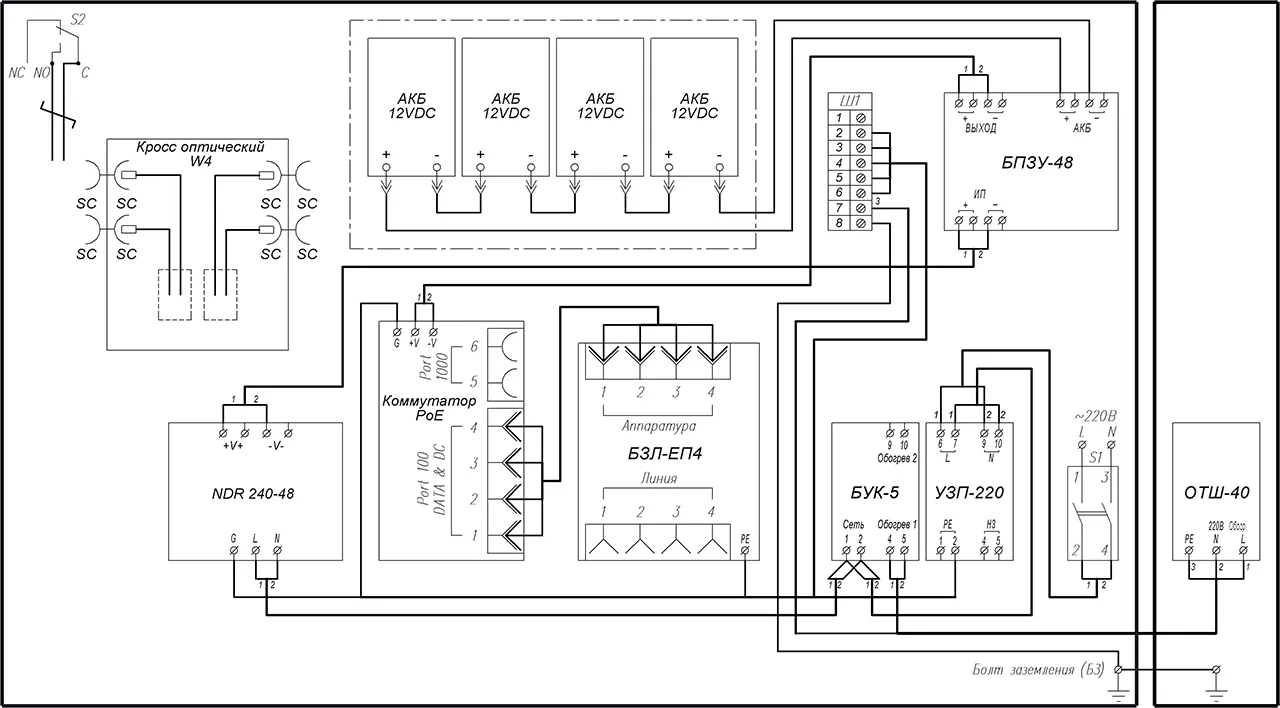

Схема подключения:

• Единица измерения: 1 шт
• Габариты (мм): 380x380x210
• Масса (кг): 17.00

• Питание изделия:
  • напряжение питания: 220 В AC, 50 Гц
  • максимальный ток нагрузки: 6 А
• Обогрев:
  • напряжение питания: 220 В AC, 50 Гц
  • потребляемая мощность: 60 Вт
• Диапазон рабочих температур: 60 С &divide, +50 С
• Интерфейсы:
  • порт 10/100/1000 Base-T RJ-45 PoE+: 4 шт.
  • порт 1000 Base-X SFP: 2 шт.
• Питание подключаемых видеокамер/устройств: PoE/PoE+
• Максимальная мощность, подключаемых видеокамер/устройств, не более:
  • по стандарту PoE IEEE 802.3af: 4х15 Вт
  • по стандарту PoE IEEE 802.3at: 4х30 Вт
  • общий бюджет PoE: 120 Вт
• Максимальная потребляемая мощность: 200 Вт
• Характеристики КБП- 7,2А ч:
  • номинальное выходное напряжение: 48&divide,55 В DC
  • напряжение отсечки аккумуляторных батарей (АКБ) от нагрузки: 38&divide,41 В DC
  • максимальный ток нагрузки: 5 А
  • ёмкость АКБ: 7,2 А ч
• Материалы и поверхности изделия:
  • корпус (дверь): листовая сталь 1,25 (1,5) мм, грунтовка, порошковое покрытие
  • панель монтажная: листовая сталь 2 мм, оцинкованная
• Габаритные размеры (без гермовводов) ШхВхГ: 380х380х210 мм
• Вес c упаковкой: 17 кг
