Всепогодный узел коммутации (во взрывобезопасном корпусе ЩОРВ362821 1Ex d IIB+H2 T5 Gb) ВУК ВБ-14-РоЕ+.

Всепогодный узел коммутации ВУК ВБ-14-РоЕ+ предназначен для обеспечения работы от 1-й до 4-х IP-видеокамер или других устройств с питанием по технологии РоЕ/PoE+, организации группового канала передачи данных по волоконно-оптической сети, а также поддержания заданного температурного режима при эксплуатации задействованного оборудования и защиты его от воздействия окружающей среды (влаги и отрицательных температур) во взрывоопасных зонах 1 и 2 (при классификации по зональному принципу) или взрывоопасных зонах классов В-1, В-1а, В-1г, где возможно образование взрывоопасных газовых смесей категорий IIА, IIВ групп Т1÷Т5 в соответствии с главой 7.3 «Правил устройства электроустановок».

Конструктивно ВУК ВБ-14-РоЕ+ выполнен в корпусе из коррозионностойкого модифицированного алюминиево-кремниевого сплава, устойчивого к солевому туману и другим химическим веществам, в том числе устойчивого к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный (полимерно-эпоксидное окрашивание с антистатическим свойством, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению, RAL 7035). В ВУК ВБ-14-РоЕ+ установлены 4 гермоввода (латунь никелированная).

ВУК ВБ-14-РоЕ+ оборудован - блоком управления климатом (БУК-5), предназначенным для управление обогревом.

ВУК ВБ-14-РоЕ+ выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017. По способу защиты человека от поражения электрическим током соответствует классу III по ГОСТ 12.2.007.0-75.

Климатическое исполнение соответствует УХЛ1, 5 ГОСТ 15150-69. Степень защиты IP66.

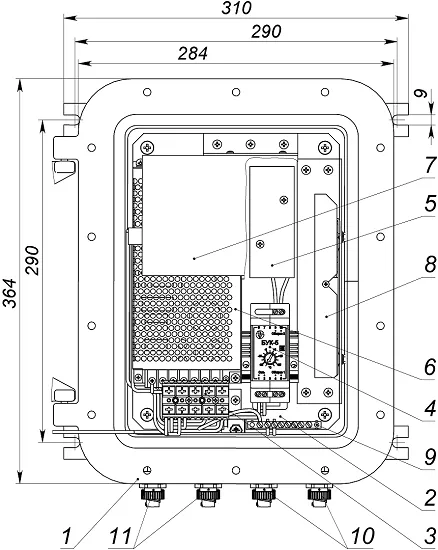

Устройство. Габаритные и установочные размеры:

1. Корпус ЩОРВ362821 (364х284х215мм)	1шт.
2. Монтажная панель	1шт.
3. Клеммная колодка (Х1) (S провода до 4 мм²)	1шт.
4. Блок управления климатом БУК-5	1шт.
5. Обогреватель (R1)	1шт.
6. AC/DC преобразователь 220/56В, 150Вт	1шт.
7. Неуправляемый коммутатор WiTek 4 порта Eth + 2 порта SFP Wi-PS306GF-l	1шт.
8. Оптический кросс W4 (или аналогичный) с адаптерами SC-SC (4 шт)	1шт.
9. Шина заземления (Ш1)	1шт.
10. Гермоввод FETG1I-12B – Ø кабеля 4-9мм, Øвнутр. металлорукава 12мм*	4шт.
11. Гермоввод FETG1I-15B – Ø кабеля 6-12мм, Øвнутр. металлорукава 15мм*	4шт.

* Гермовводы для кабелей другого диаметра, другое количество устанавливаются по отдельной заявке.

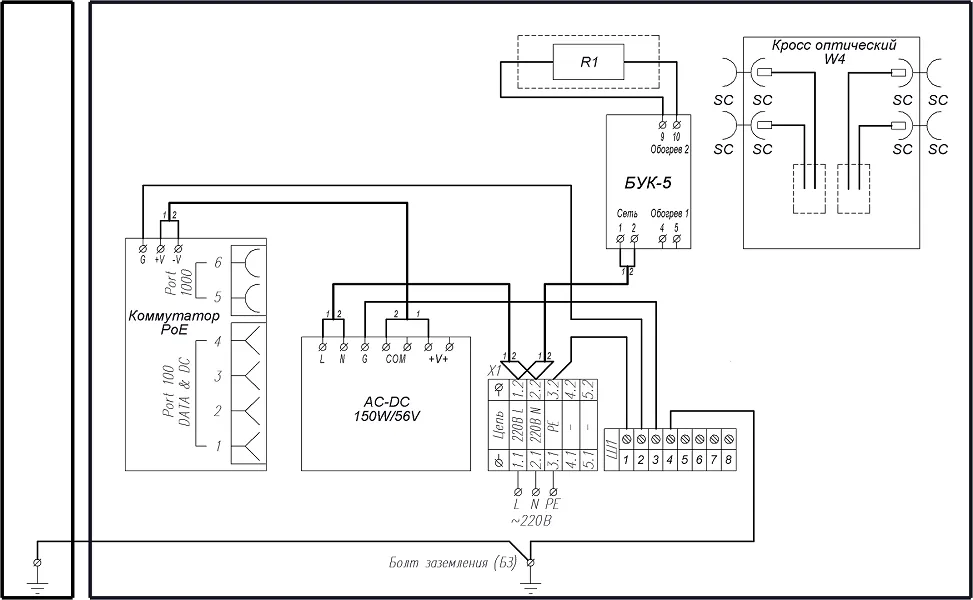

Схема электрическая принципиальная:



Обжимка вилки RJ45 на кабель кат.5e

• Единица измерения: 1 шт
• Габариты (мм): 300x300x210
• Масса (кг): 10.00

• Питание изделия:
  • напряжение питания: 220 В AC
  • максимальный ток нагрузки: 6 А
• Обогрев:
  • напряжение питания: 220 В AC
  • потребляемая мощность: 40 Вт
• Диапазон рабочих температур: 60 С &divide, +50 С
• Интерфейсы:
  • порт 10/100/1000 Base-T RJ-45 PoE+: 4 шт
  • порт 1000 Base-X SFP: 4 шт
• Питание подключаемых видеокамер/устройств: PoE/PoE+
• Максимальная мощность, подключаемых видеокамер/устройств, не более:
  • по стандарту PoE IEEE 802.3af: 4х15 Вт
  • по стандарту PoE IEEE 802.3at: 4х30 Вт
  • общий бюджет PoE: 120 Вт
• Максимальная потребляемая мощность: 170 Вт
• Габаритные размеры (без гермовводов) ШхВхГ: 300х300х210 мм
• Вес c упаковкой: 10 кг
