Всепогодный узел коммутации ВУКП-58-РоЕ+ Р2 У11 У81 предназначен для обеспечения работы от 1-го до 8-и оконечных IP-устройств с питанием по технологии РоЕ (IEEE 802.3af/at/bt), организации группового канала передачи данных по волоконно-оптической сети, а также поддержания заданного температурного режима при эксплуатации задействованного оборудования в условиях морского климата, на химических производствах, на автомагистралях, в тоннелях и прочих агрессивных средах. Материал термошкафа – армированный стекловолокном полиэстер, класс ударопрочности IK10.

Узел оборудован

• блоком управления климатом (БУК-5), предназначенным для управление обогревом,
• устройством защиты электропитания УЗП-220 предназначенным для защиты оборудования, подключённого к линиям электропитания переменного тока 220 В, от наведенных напряжений, вызванных электромагнитными импульсами высоких энергий (грозовыми, электростатическими разрядами и т.д.).
• обогревателем термошкафов ОТШ-200, оборудованным встроенным биметаллическим выключателем, ограничивающим температуру поверхности радиатора до +90 °С,
• AC/DC преобразователем 230/48-55В, 480Вт,
• блоком переключения питания с зарядным устройством БПЗУ-48, предназначенным для создания системы бесперебойного питания с использованием внешнего источника питания 48 В DC и четырех подключенных последовательно 12 В аккумуляторных батарей (АКБ),
• блоком защиты БЗЛ-ЕП4х2, предназначенным для защиты от импульсных перенапряжений 8-и портов локальной сети Ethernet 10/100/1000 Base-TX, в том числе, использующих технологию PoE (IEEE 802.3af/at/bt),
• кронштейном для установки АКБ (до 9 А·ч),
• тамперным контактом для сигнализации о несанкционированном доступе.

ВУКП-58-РоЕ+ Р2 У11 У72 выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017. По способу защиты человека от поражения электрическим током узел соответствует классу I по ГОСТ 12.2.007.0-75.

Климатическое исполнение узла соответствует УХЛ1, 5 ГОСТ 15150-69. Степень защиты IP66.

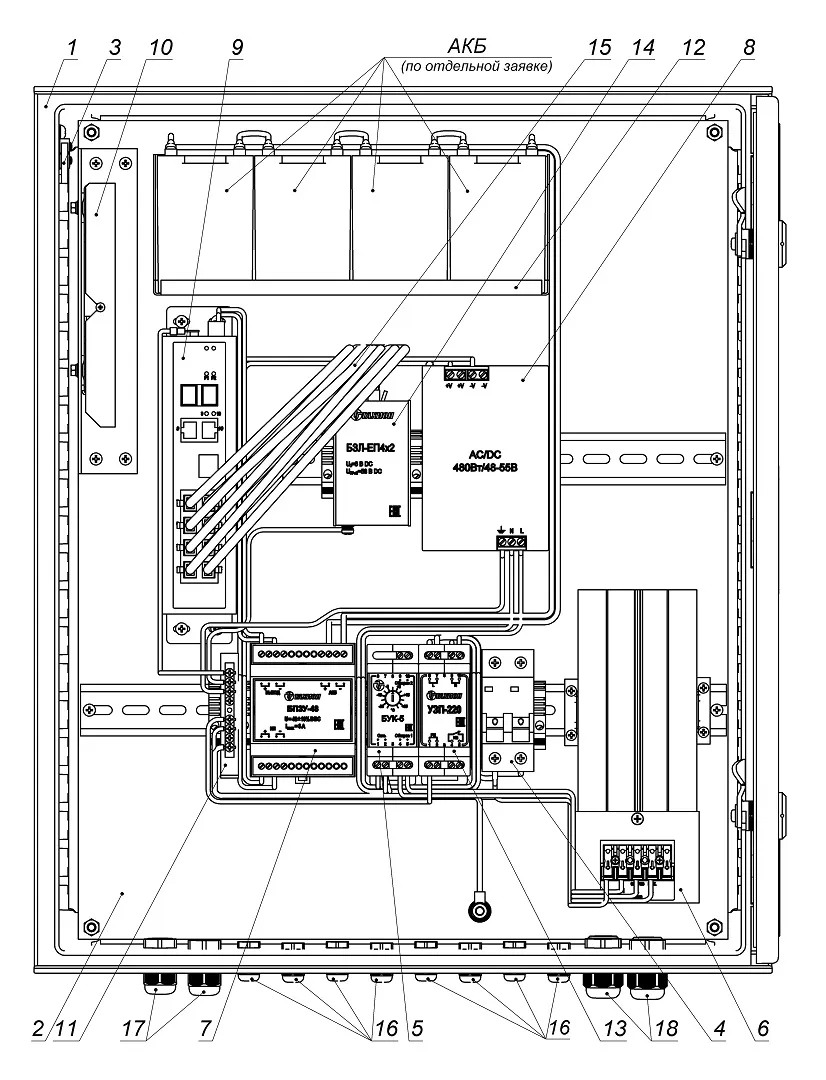

Устройство термошкафа (дверь открыта на 90°):

1	Шкаф 500 х 600 х 230мм	1 шт.
2	Панель монтажная	1 шт.
3	Тамперный контакт (S2)	1 шт.
4	Выключатель автоматический ВА47-29 2P6A/4,5кА хар-ка С (S1)	1 шт.
5	Блок управления климатом БУК-5	1 шт.
6	Обогреватель ОТШ-200	1 шт.
7	Блок переключения питания с зарядным устройством БПЗУ-48	1 шт.
8	AC/DC преобразователь 230/48-55В**, 480Вт	1 шт.
9	Устройство защиты питания 220В (УЗП-220)	1 шт.
10	Неуправляемый PoE коммутатор 8 портов Eth + 2 порта combo 1G/SFP	1 шт.
11	Патч-корд UTP, кат.5е	8 шт.
12	Оптический кросс с адаптерами SC-SC (4 шт.)	1 шт.
13	Шина заземления (Ш1)	1 шт.
14	Блок защиты портов в сети ETHERNET c питанием РоЕ (БЗЛ-ЕП4x2)	1 шт.
15	Кронштейн для установки АКБ (до 9 А·ч)	1 шт.
16	Кабельный ввод PG9, Ø кабеля 8-4,5 мм	8 шт.
17	Кабельный ввод PG11, Ø кабеля 10-6 мм	2 шт.
18	Кабельный ввод PG13,5, Ø кабеля 12-7 мм	2 шт.

** Не устанавливать напряжение на AC/DC преобразователе выше 52В.

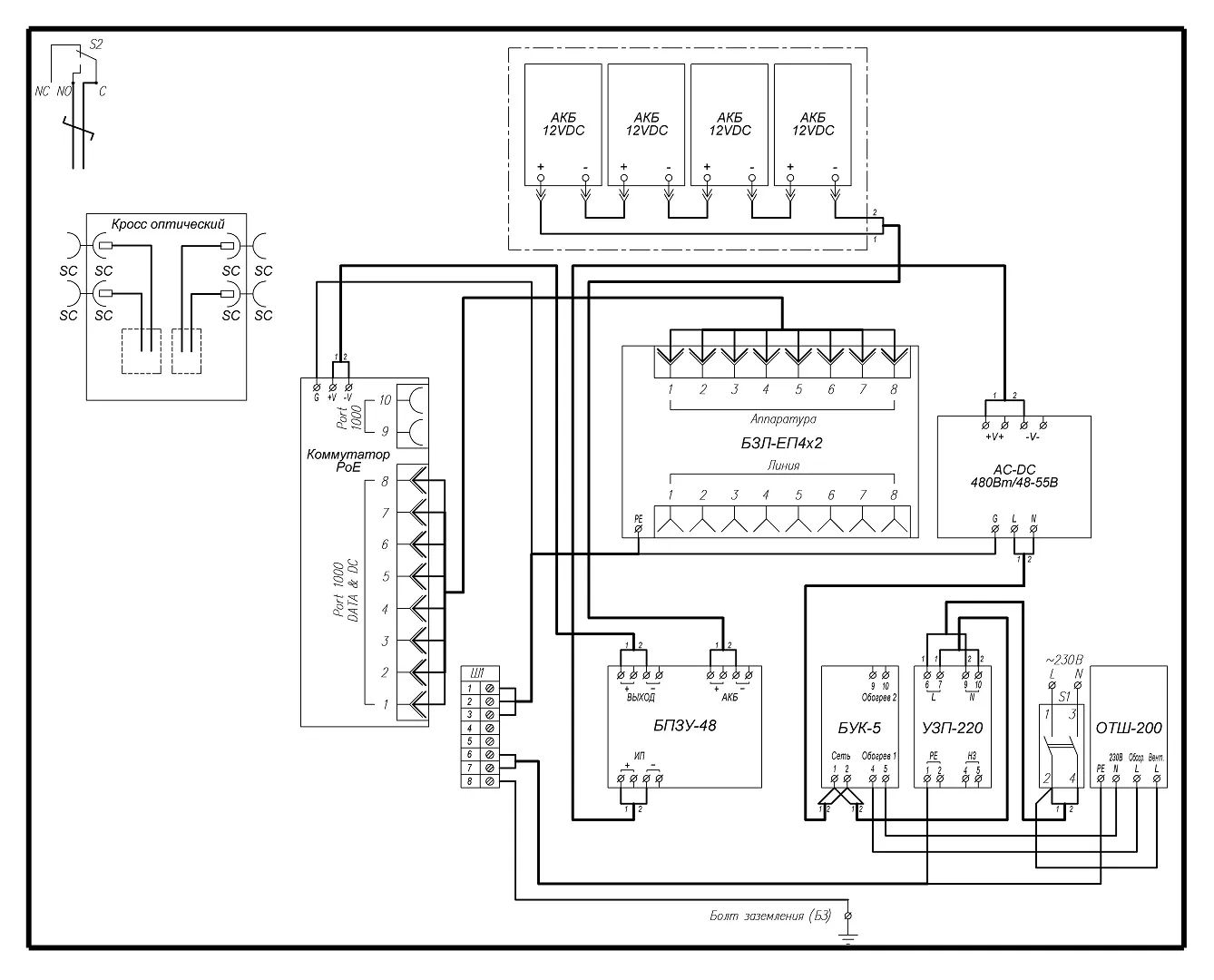

Схема электрическая принципиальная:

• Единица измерения: 1 шт
• Габариты (мм): 500x600x230
• Масса (кг): 20.00

• Питание изделия:
  • напряжение питания: 230 В AC, 50 Гц
  • максимальный ток нагрузки: 6 А
• Обогрев:
  • напряжение питания: 230 В AC, 50 Гц
  • потребляемая мощность: 218 Вт
• Напряжение отсечки АКБ от нагрузки: 38&divide,41 В DC
• Ёмкость АКБ: до 9 А&middot,ч
• Диапазон рабочих температур: 40 С &divide, +50 С
• Интерфейсы:
  • порт 10/100/1000 Base-T RJ-45 PoE, watchdog: 8 шт.
  • порт Combo 1G/SFP: 2 шт.
• PoE:
  • по стандарту PoE IEEE 802.3af/at: 6 портов
  • по стандарту PoE IEEE 802.3af/at/bt: 2 порта
  • общий бюджет PoE: 300 Вт
• Максимальная потребляемая мощность: 540 Вт
• Материалы и поверхности изделия:
  • корпус (дверь): армированный стекловолокном полиэстер
  • панель монтажная: листовая сталь 2 мм, оцинкованная
• Габаритные размеры (без гермовводов) ШхВхГ: 500 х 600 х 230 мм
• Вес c упаковкой: 20 кг
