Контроллер доступа с охранными функциями Сибирский арсенал Курс-100, вариант 2, версия 4 Предназначен для построения автономных систем контроля и управления доступом и для охраны объектов.

Прибор сочетает в себе функции контроллера доступа и функции полноценного приемно-контрольного прибора. Работает в автономном режиме.

«Курс-100» работает со считывателями Proximity-карт и ключей Тouch Memory. Обеспечивает контроль до двух охранных шлейфов сигнализации (ШС) и до двух точек доступа с управлением двумя электрозамками.

Прибор позволяет создавать следующие сочетания охранных зон и точек доступа:

Две охранных зоны,

Две охранных зоны + 1 точка доступа с контролем прохода в одном направлении (пункт прохода со считывателем на входе и кнопкой на выходе),

Одна охранная зона + 2 независимые точки доступа с контролем в одном направлении (каждый пункт прохода со считывателем на входе и кнопкой на выходе),

Две охранные зоны + 1 точка доступа с контролем в обоих направлениях (два считывателя: на входе и на выходе),

Одна охранная зона + шлюз - согласованная работа двух точек доступа с контролем прохода в обоих направлениях (считыватели на входах в шлюз, кнопки для выхода из шлюза),

Точка доступа с управлением турникетом (два считывателя: на входе и на выходе).

Особенности

До двух охранных ШС,

Шесть вариантов конфигураций прибора,

Гибкое программирование всех настроек с компьютера,

Журнал событий со встроенной энергонезависимой памятью с привязкой к реальному времени,

Три различных типа расписаний с временными ограничениями для идентификаторов доступа,

Возможность работы от внешнего источника резервированного питания (РИП),

Возможность интегрирования с внешними приемно-контрольными охранно-пожарными приборами (ППКОП),

Защищенный протокол передачи данных.

Работа с термодатчиком DS18В20 (приобретается отдельно):
    Точность 1°С.
    Два настраиваемых порога срабатывания.
    Формирование событий перехода через порог: «Внимание», «Норма», «Критическое значение».
    Управление внешним устройством через реле (выход «ЗАМ2») в зависимости от температуры.

Схемы подключения



Схема внешних подключений к прибору «Курс-100», версия 3 при конфигурации «2ШС»


Схема внешних подключений к прибору «Курс-100», версия 3 при конфигурации «2ШС+1ТД»


Схема внешних подключений к прибору «Курс-100», версия 3 при конфигурации «2ШС+1ТД (Пункт прохода)»


Схема внешних подключений к прибору «Курс-100», версия 3 при конфигурации «1ШС+2ТД», «1ШС+2ТД(Шлюз)»


Схема внешних подключений к прибору «Курс-100», версия 3 в режиме работы управления турникетом

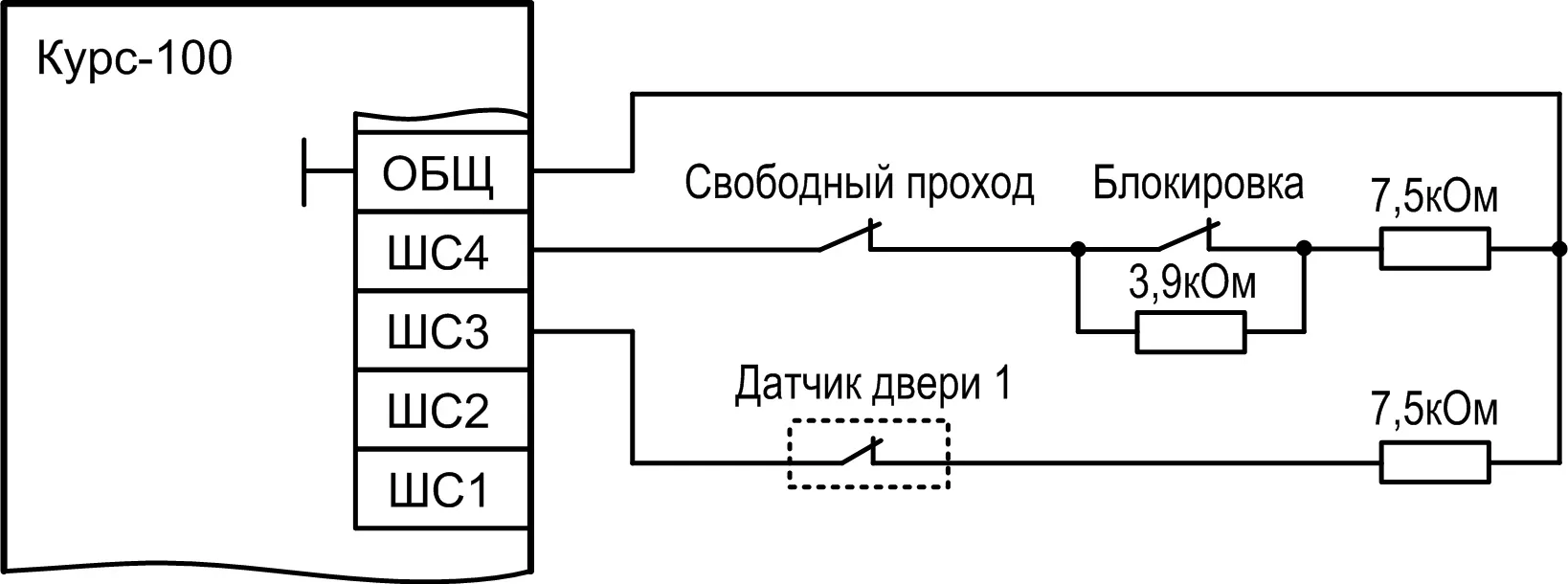

Схема подключения ШС для конфигурации «2ШС+1ТД» с управлением нормально замкнутыми контактами


Схема подключения ШС для конфигурации «1ШС+2ТД», «1ШС+2ТД(Шлюз)» с управлением нормально замкнутыми контактами


Схема подключения ШС для конфигурации «2ШС+1ТД(Пункт прохода)» с управлением нормально замкнутыми контактами


Схема подключения жгута с термодатчиком к прибору «Курс-100», версия 3

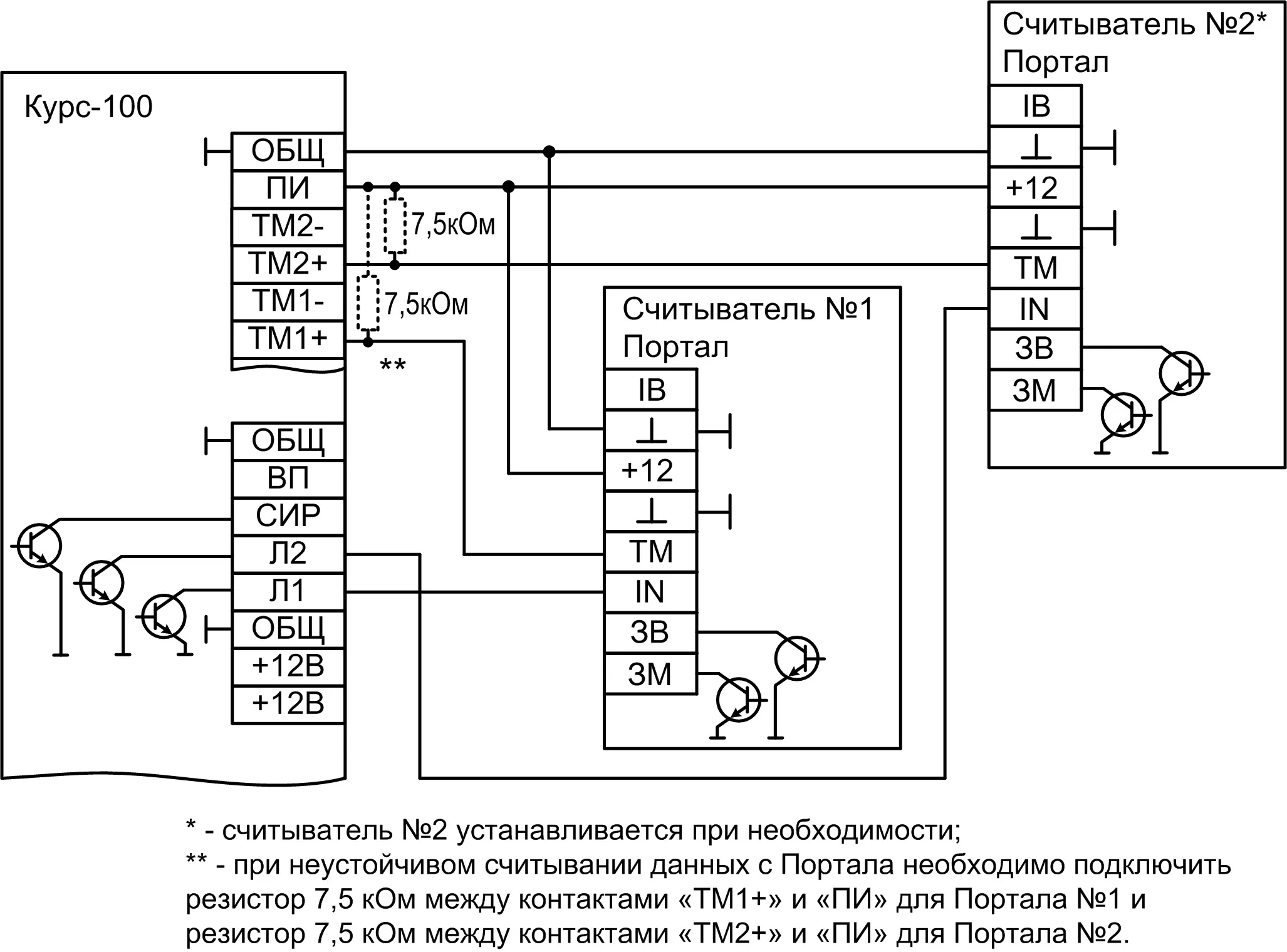

Схема подключения считывателей «Портал» к прибору «Курс-100», версия 3

• Единица измерения: 1 шт
• Габариты (мм): 220x240x45
• Масса (кг): 1.50

• Количество охранных ШС: 2
• Напряжение на входе ШС при номинальном сопротивлении шлейфа: 17±2В
• Суммарная токовая нагрузка в ШС в дежурном режиме, не более: 1,4 мА
• Количество входов для подключения считывателей ключей: 2
• Общее количество идентификаторов в памяти прибора: 2000
• Количество записей в журнале событий: 10000
• Типы идентификаторов по функциональному назначению: Ключ доступа, Ключ охраны, Ключ контроля наряда
• Количество входов сопряжения с охранно-пожарной сигнализацией: 1
• Количество релейных выходов управления замками: 2
• Ток, коммутируемый реле управления замками, реле ОПВ, не более: 2A (~250В / - 30 В)
• Количество релейных выходов ПЦН: 2
• Ток (напряжение), коммутируемый реле ПЦН, не более: 50 мА (72 В)
• Задержка ожидания прохода, по умолчанию (диапазон): 5 (1…254) с
• Время разрешенного прохода, по умолчанию (диапазон): 10 (1…254) с
• Ток внешней нагрузки по выходу +12 В, не более: 700 мА
• Напряжение питания сети переменного тока: 187 … 242 В
• Мощность, потребляемая от сети без внешней нагрузки, не более: 10 ВА
• Номинальная ёмкость аккумулятора 12 В: 2,2 Ач
• Время работы от аккумулятора при подключенных внешних потребителях, с точкой доступа, не менее: 1,5 ч
• Диапазон рабочих температур: 5… 50 °С
• Масса без аккумулятора, не более: 1,5 кг
• Габаритные размеры: 220x240x45 мм
• Степень защиты оболочкой (при монтаже на ровную поверхность): IP20
