Сетевой блок управления Тромбон-БЧС-М предназначен для приема и передачи сигналов ГО ЧС на Автоматизированное рабочее место оператора Тромбон АРМО, включения локальных или территориальных систем оповещения и управления эвакуацией (СОУЭ), построенных на базе приборов управления «Тромбон  – ПУ- ХХ», в состав системы централизованного оповещения населения «Тромбон СДУ».

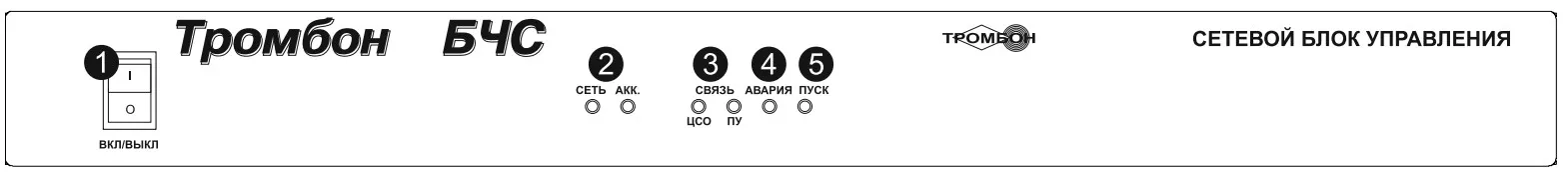

Блок «Тромбон – БЧС-М». Эскиз передней панели



Блок «Тромбон – БЧС-М». Эскиз задней панели

1. Выключатель питания «СЕТЬ»,
2. Индикаторы наличия питания «Сеть» и «Аккумулятор»,
3. Индикаторы наличия связи с центральной станцией «ЦСО» и приборами управления «ПУ»,
4. Индикаторы «Авария», загорается при наличии ошибок связи с «ЦСО» и «ПУ», при пропадании основного питания 220В или неисправности аккумулятора,
5. Индикатор «Пуск», горит если подключенный к БЧС прибор управления находится в режиме автоматического оповещения о пожаре,
6. Выход звука для подключения к линейному входу ПУ (разъем Jack 3,5 мм),
7. Порт «Ethernet» связи с ЦСО. Для связи необходимо использовать IP сеть или выделенную линию связи с соответствующим связным оборудованием (модемы, коммутаторы и т.д.),
8. Порт RS485 для подключения к приборам управления,
9. Релейный выход «Авария» с нормально разомкнутыми и замкнутыми контактами,
10. Релейный выход «Пуск» с нормально разомкнутыми и замкнутыми контактами,
11. Разъем для подключения к сети питания 220В,
12. Вход звука для подключения к блоку централизованного запуска МЧС (разъем Jack 3,5 мм, 0.775 В).

Блок обеспечивает:

Связь между локальной СОУЭ и сервером автоматизированного рабочего места оператора «Тромбон ЦСО». Связь осуществляется по выделенным линиям связи или IP – сетям,

Контроль состояния локальной СОУЭ, включая режимы работы и аварийные ситуации,

Передачу информации о состоянии СОУЭ на центральную станцию оповещения,

Передачу команд управления с ЦСО в локальную систему оповещения,

Прием звуковых файлов и потокового аудио с ЦСО, декодирование аудио потока и передачу аналогового аудио сигнала в систему оповещения,

Ведение в текстовом виде протокола работы СОУЭ,

Приём аудио сигналов МЧС и передачу их в ЦСО (для модификации «Тромбон БЧС-М»).

Комплект поставки

1. Сетевой блок управления «Тромбон – БЧС-М» 1 шт.
2. Кабель питания 220В 1 шт.
3. Кабель RS485 1 шт.
4. Аудио кабель 2 шт.
5. Ручки 2 шт.
6. Руководство по эксплуатации 1 шт.
7. Упаковка 1 шт.

• Единица измерения: 1 шт
• Габариты (мм): 438x210x65
• Масса (кг): 5.00

• Артикул: НФ-00001052
• Вес, кг: 5,0
• Габариты, мм: 438 х 210 х 65
• Потребляемая мощность, Вт: 60
• Напряжение/емкость источника резервного питания: 12В / 2.3А*ч
• Диапазон рабочих температур, C: +10C ~ +40C
• Портов для связи с сетевым оборудованием(Ethernet): 1
• Порт для связи с Тромбон ПУ-ХХ (RS-485): 1
• Максим. количество подключаемых Тромбон ПУ-ХХ: 224
• Аудиовход: 1 (разъем Jack 3.5мм)
• Аудиовыход: 1 (разъем Jack 3.5мм)
• Тип оборудования: Тромбон СДУ
