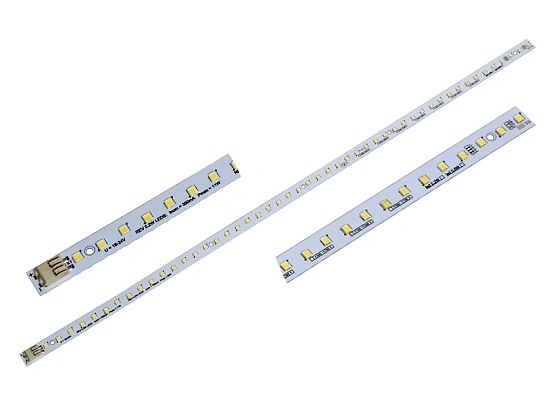

Светодиодный модуль NEO-49RHE2835-0.5W – это плата из фольгированного алюминия 49LS, на которой смонтированы светодиоды Lumileds, Samsung Electronics или SEL типоразмера - 2835. Схема подключения: семь параллельных цепочек по 7 последовательно соединенных светодиодов (7*7). Для крепления платы предусмотрены отверстия диаметром 2,6 мм с изолированной зоной вокруг них диаметром 5,5 мм под головку винта М2,5 или заклепки. На лицевой стороне платы нанесена маркировка с указанием производителя, диапазона цветовой температуры и flux-бина установленных светодиодов. Для подключение питания предусмотрены контактные площадки, либо нажимные разъемы (Wago 2060-402 или аналоги).
Краткое описание
• Высокий индекс цветопередачи CRI >80 [2],
• Очень высокая эффективность до 180 лм/Вт [3],
• Последовательное или параллельное подключение,
• Быстрый монтаж, разъем для безвинтового подключения,
• Крепление - винтами (М2,5) или заклепками.
Область применения
• Для внутреннего освещения,
• Производство светильников «Армстронг»,
• Интерьерная подсветка,
• Декоративное и рекламное освещение,
• Подсветка витрин и торгового оборудования.
Для питания модулей могут быть использованы
источники постоянного тока, работающие в диапазоне токов 350-1050 мА.В зависимости от имеющегося источника тока и количества модулей возможно их параллельное или последовательное включение.
При параллельном способе включения источник постоянного тока должен обеспечивать выходной ток, численно равный произведению потребляемого тока одним модулем на количество модулей. Выходное напряжение источника питания должно быть в диапазонах 19-24 В. Пример: если мы используем источник постоянного тока на 700 мА с напряжением 19-24 В и включим параллельно два модуля NEO-L-49RHE2835-0.5W, то через каждый модуль потечёт ток 350 мА.
При последовательном способе включения источник постоянного тока должен обеспечивать выходной ток, равный току потребления одного модуля, а выходное напряжение источника должно быть диапазоне 19-24 В, умноженном на количество последовательно включенных модулей.
