Описание
Термокожух ТГБ-7 РоЕ+ исп.1 Арктический предназначен для установки сетевых (IP) видеокамер Ethernet 10/100BASE-TX и защиты их от воздействия окружающей среды (влаги и отрицательных температур). Питание термокожуха и видеокамеры осуществляется от инжектора PoE+ стандарта IEEE 802.3at по кабелю UTP категории 5e как по сигнальным, так по резервным парам.
Изделие обеспечивает
- автоматическое включение/отключение встроенного обогревателя в заданном диапазоне температур,
- защиту от холодного запуска видеокамеры,
Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.
Термокожух ТГБ-7 соответствуют
- техническим требованиям - ГОСТ Р 51558-2008,
- требованиям по безопасности – ГОСТ Р МЭК 60065-2005,
- требованиям по ЭМС – ГОСТ Р 50009-2000, ГОСТ Р 51317.3.2-99, ГОСТ Р 51317.3.3-99,
- степени защиты от поражения электрическим током – I классу ГОСТ 12.2.007.0-75,
- условиям эксплуатации – ГОСТ 12997-84 группам Д3, Р1 и N2.
Климатическое исполнение термокожуха соответствует УХЛ1.5 ГОСТ 15150-69. Степень защиты IP66/IP67.
Зависимости температуры эксплуатации от длины линии и напряжения питания
| 48В | 50В | 56В | |
| 50м | -55°С | -60°С | -60°С |
| 100м | -50°С | -55°С | -60°С |
СОСТАВ. ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ:
| 1 | Гермобокс ТГБ-7 PoE+ исп.1 |
| 2 | Гермоввод PBA16-RJ45 – Ø кабеля 4 ÷ 5 мм – 2 шт. |
| 3 | Модуль для видеокамеры |
| 4 | Болт заземления |
| 5 | Шарнир |
| 5.1 | Болт фиксации шарнира |
| 6 | Кронштейн |
| 7 | Солнцезащитный козырёк |
| 8 | Заглушка гермоввода – 1 шт. |
| 9 | Вентилятор системы стабилизации температуры в термокожухе. |
СХЕМЫ ПОДКЛЮЧЕНИЯ:

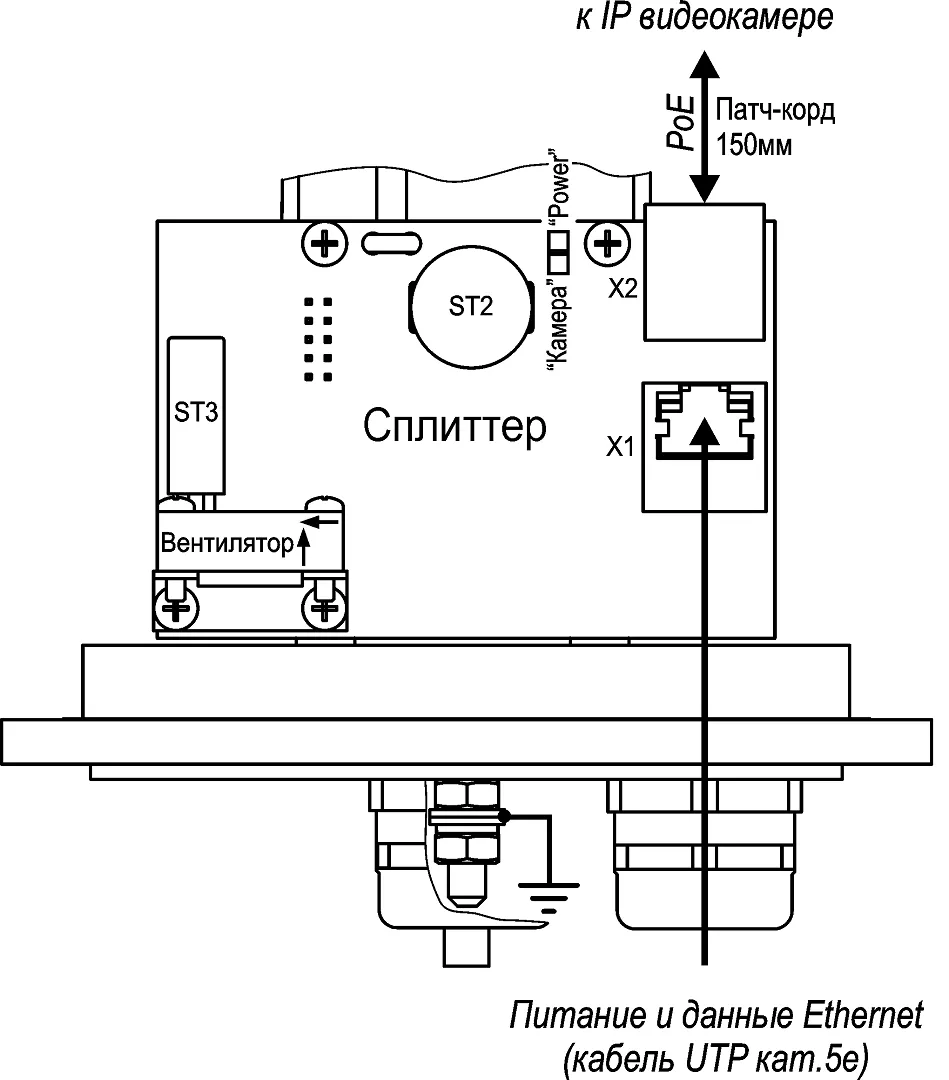

1. Подключение ТГБ-7 PoE+ исп.1:
2. Подключение ТГБ-7 PoE+ исп.1 с платой ПЗЛ-ЕП:
ПРИМЕРЫ ПОДКЛЮЧЕНИЯ:
- Единица измерения: 1 шт
- Габариты (мм): 420x131x131
- Масса (кг): 2.80
Подача питания на термокожух по стандарту IEEE 802.3at (PoE+)
Выходное напряжение инжектора PoE+ 48 ÷, 56 В DC
Стандарты IP видеокамеры Ethernet 10/100BASE-TX и IEEE 802.3af
Максимальная рабочая дальность 100 м
Максимальная потребляемая мощность видеокамеры при дальности 100 м 6 Вт
при дальности 50 м 8 Вт
Максимальная потребляемая мощность 25 Вт
Температура вкл./откл. обогрева +15 С / +20 С
Температура откл./вкл. холодного запуска -10С / -5С
Диапазон рабочих температур -60 С ÷, +50 С
Влажность воздуха до 100% при +25С
Вес с козырьком и кронштейном (не более) 2,8 кг
