Плата расширения интерфейсов «Штиль» IC-SNMP/mini-USB предназначена для локального или удаленного мониторинга, настройки и тестирования оборудования «Штиль»:

стабилизаторов переменного напряжения «Штиль» серии ИнСтаб мощностью 6-20 кВА,

однофазных ИБП «Штиль» серий ST, SR, SW, STR мощностью 1-10 кВА.

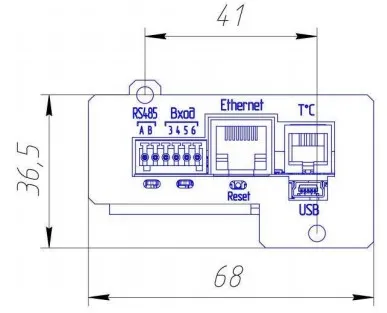

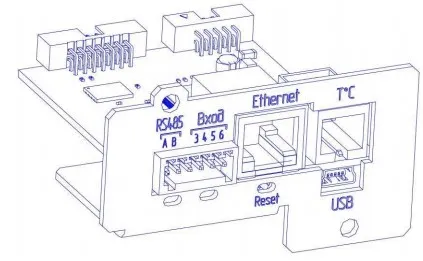

На фронтальной панели платы расширения расположены разъемы:

mini-USB – соединение с ПК,

Ethernet (TCP/IP-адаптер) – соединение с ПК или сетевым коммутатором,

сигнализация («сухие» контакты) – входы для мониторинга внешних сигналов,

RS-485 – мониторинг внешних устройств по проприетарному протоколу,

4P4C – разъём для подключение датчика «Штиль» TS-1, измеряющего температуру воздуха внутри или около ИБП/стабилизатора (датчик входит в комплект поставки).

Под линейкой наружных разъемов находятся элементы индикации и управления:

зеленый светодиод «Питание» – показывает режим работы/состояние ИБП/стабилизатора,

синий светодиод «Связь» – индуцирует статус интерфейса между контроллером ИБП/стабилизатора и платой расширения,

кнопка «Сброс» – выполняет перезагрузку ПО, а также сброс настроек к заводским параметрам.

Мониторинг и управление через модуль IC-SNMP/mini-USB можно выполнять двумя способами:

при помощи специализированного ПО «ShtylDeviceManager»,

через WEB-интерфейс, используя браузер.

При любом варианте подключения можно получать информацию о состоянии ИБП/стабилизатора и его параметрах, изменять настройки, просматривать журнал событий. Благодаря поддержке протокола SNMP, возможна настройка отправки извещений о важных событиях на четыре IP-адреса, выбранных пользователем.



Комплектация:

1. Карта мониторинга IC-SNMP/mini-USB - 1 шт.
2. Интерфейсный кабель USB A - miniUSB - 1 шт.
3. Датчик температуры - 1 шт.
4. Руководство по эксплуатации - 1 шт.
5. Упаковка - 1 шт.

• Единица измерения: 1 шт
• Габариты (мм): 40x68x65
• Масса (кг): 0.10

Общие


• Совместимость: инверторные стабилизаторы напольного/стоечного исполнения, однофазные ИБП
• Тип аксессуара: карты мониторинга
• Число фаз ИБП: 1 в 1
• Поддерживаемые интерфейсы: Ethernet (TCP/IP-адаптер), mini-USB, «сухие» контакты, RS-485, 4P4C
• Поддерживаемые протоколы: Web/ SNMP/ NTP/ Modbus TCP/ SMTP/ HID/ Штиль
• Уведомления: trap-сообщения, e-mail
• Страна производитель: Россия

  Ethernet (TCP/IP-адаптер)


• Тип выходного разъёма Ethernet-адаптера: RJ-45
• Поддерживаемые протоколы Ethernet-адаптера: Web/ SNMP/ NTP/ Modbus TCP/ SMTP/ Штиль

  mini-USB


• Тип выходного разъёма интерфейса mini-USB: USB-А
• Поддерживаемые протоколы интерфейса mini-USB: Штиль/ HID Power Device

  Сигнализация («сухие» контакты)


• Тип и количество: 2 входных
• Тип выходного разъёма: разъемный клеммник, сечение провода 0,5-1.0 мм.кв., (15EDGRC-2.5-06)
• Назначение входных «сухих» контактов: определяется при конфигурации
• Максимальное сопротивление относительно общего, Ом: 35

  RS-485


• Допустимое напряжение A и B контактов, в пределах, В: от -13 до +16,5

  Термодатчик


• Тип выходного разъёма термодатчика: 4P4C

  Надежность и эксплуатационные характеристики


• Установка: во внутренний слот стабилизатора или ИБП
• Диапазон рабочей температуры, °С: 5-40
• Относительная влажность, %: не более 95
• Степень защиты от пыли и влаги: IP20
• Наработка на отказ, ч: 150 000
• Гарантийный срок, мес: 24

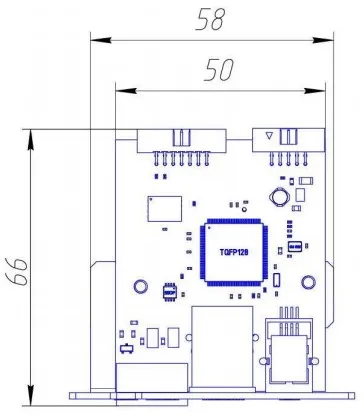

  Механические характеристики


• Габаритные размеры ВхШхГ (без упаковки), мм: 40х68х65
• Масса, кг: 0,1
