Плата расширения интерфейсов «Штиль» IC-SNMP/WEB предназначена для локального или удаленного мониторинга, настройки и тестирования оборудования «Штиль»:

однофазных и трехфазных инверторных стабилизаторов напряжения серии «ИнСтаб» универсального (напольного/стоечного) исполнения мощностью 1 - 20 кВА,

однофазных ИБП серий ST, SR, SW, STR мощностью 1 - 10 кВА.

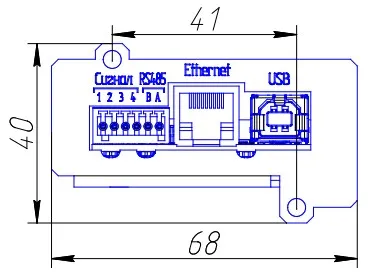

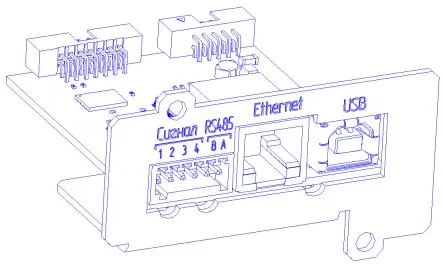

На фронтальной панели платы расширения расположены разъемы:

USB – соединение с ПК,

Ethernet (TCP/IP-адаптер) – соединение с ПК или сетевым коммутатором,

«сигнализация» («сухие» контакты) – формирование сигналов об аварии сети, переходе в режим байпас и глубоком разряде батарей,

RS-485 – мониторинг внешних устройств по проприетарному протоколу.

Под линейкой наружных разъемов находятся элементы индикации и управления:

зеленый светодиод «Питание» – показывает режим работы/состояние ИБП/стабилизатора,

синий светодиод «Связь» – индуцирует статус интерфейса между контроллером ИБП/стабилизатора и платой расширения,

кнопка «Сброс» – выполняет перезагрузку ПО, а также сброс настроек к заводским параметрам.

Мониторинг и управление через модуль IC-SNMP/WEB можно выполнять двумя способами:

при помощи специализированного ПО «ShtylDeviceManager»,

через WEB-интерфейс, используя браузер.

При любом варианте подключения можно получать информацию о состоянии ИБП/стабилизатора и его параметрах, изменять настройки, просматривать журнал событий. Благодаря поддержке протокола SNMP, возможна настройка отправки извещений о важных событиях на четыре IP-адреса, выбранных пользователем.



Комплектация:

1. Карта мониторинга IC-SNMP/Web - 1 шт.
2. Интерфейсный кабель USB, длина 1,8 м - 1 шт.
3. Руководство по эксплуатации - 1 шт.
4. Упаковка - 1 шт.

• Единица измерения: 1 шт
• Габариты (мм): 40x68x65
• Масса (кг): 0.10

Общие


• Совместимость: инверторные стабилизаторы напольного/стоечного исполнения, однофазные ИБП
• Тип аксессуара: карты мониторинга
• Число фаз ИБП: 1 в 1
• Процессор: ARM Cortex-M4F 120Mhz 32bit
• Память: 1 Mbit Flash memory (встроенная), 16 Mbit Flash memory (внешняя), 256 Kbyte SDRAM
• Поддерживаемые интерфейсы: Ethernet, USB, «сухие» контакты, RS-485
• Поддерживаемые протоколы: Web/ SNMP/ NTP/ Modbus TCP/ SMTP/ Штиль
• Уведомления: trap-сообщения, e-mail
• Страна производитель: Россия

  Ethernet (TCP/IP-адаптер)


• Тип выходного разъёма Ethernet-адаптера: RJ-45
• Поддерживаемые протоколы Ethernet-адаптера: Web/ SNMP/ NTP/ Modbus TCP/ SMTP/ Штиль

  USB


• Тип выходного разъёма интерфейса USB: USB-B
• Поддерживаемые протоколы интерфейса USB: Штиль

  Сигнализация («сухие» контакты)


• Тип и количество: 3 выходных
• Тип выходного разъёма: разъемный клеммник, сечение провода 0,5-1 мм.кв., (15EDGRC-2.5-06)
• Назначение выходных «сухих» контактов: определяется при конфигурации (возможные варианты: неисправность, общая авария, авария в электросети, активирован байпас)
• Допустимое напряжение, не более, В: ±26
• Максимальный ток нагрузки, не более, мА: ±20
• Максимальное сопротивление относительно общего, Ом: 35

  RS-485


• Допустимое напряжение A и B контактов, в пределах, В: от -13 до +16,5

  Надежность и эксплуатационные характеристики


• Установка: во внутренний слот стабилизатора или ИБП
• Диапазон рабочей температуры, °С: 5-40
• Относительная влажность, %: не более 95
• Степень защиты от пыли и влаги: IP20
• Наработка на отказ, ч: 150 000
• Гарантийный срок, мес: 24

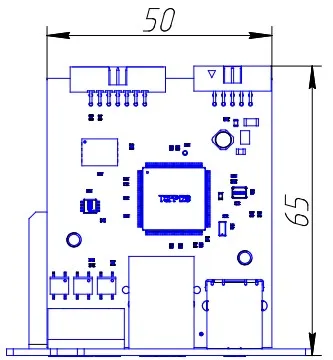

  Механические характеристики


• Габаритные размеры ВхШхГ (без упаковки), мм: 40х68x65
• Масса, кг: 0,1
