Панель JSB-V05M предлагается в традиционном для вызывных панелей JSB антивандальном исполнении и с двумя вариантами крепления - накладным, или врезным (выберите при совершении заказа). Дополнительно комплектуется кронштейном для установки изделия под углом 30° (т.н. 'уголком') и козырьком, обеспечивающим устройству дополнительную защиту от атмосферных осадков и препятствующим засветке солнечными лучами встроенного видеомодуля. Или кронштейном для врезной установки (т.н. 'корытом') - в зависимости от выбранного типа монтажа.

Для вызывной видеопанели JSB-V05M существует четыре варианта оснащения видеомодулем:

Без встроенной видеокамеры - данное исполнение подразумевает подключение к панели внешней видеокамеры, что позволяет осуществлять видеонаблюдение не только непосредственно перед вызывным устройством, а с любого удобного для пользователя ракурса. Синхронизация видеокамеры с вызывной панелью при этом сохраняется, т.е. видеоизображение появляется при нажатии посетителем на кнопку вызова. Дополнительная видеокамера, в данном случае, приобретается отдельно.

Со встроенной черно-белой видеокамерой - в панель установлен черно-белый видеомодуль с разрешающей способностью 700ТВЛ, и минимальной освещенностью 0,1Lx. Угол обзора ~ 70° по горизонтали.

Со встроенной цветной видеокамерой, стандарта PAL - в панель установлен цветной видеомодуль стандарта PAL с разрешающей способностью 600ТВЛ, и минимальной освещенностью 0,1Lx. Угол обзора ~ 70° по горизонтали.

Со встроенной цветной видеокамерой, стандарта NTSC - в панель установлен цветной видеомодуль Sony стандарта NTSC с разрешающей способностью 600ТВЛ, и минимальной освещенностью 0,1Lx. Угол обзора ~ 70° по горизонтали.

Независимо от типа установленного видеомодуля, все варианты вызывной панели JSB-V05M оснащаются дополнительно встроенным модулем ИК-подсветки диапазона 930НМ, абсолютно незаметным для человеческого глаза, но являющимся эффективным подспорьем для видеокамеры, в условиях недостаточного освещения.

Для обеспечения устойчивой связи вызывной панели JSB-V05M с монитором видеодомофона, используется полудуплексная система, автоматически управляющая мощностями выходных усилителей, направляя аудиопоток в нужную сторону. При этом участники диалога не ощущают никаких перераспределений, звук субъективно воспринимается, как при реальном дуплексе, с действительно высоким уровнем и качеством звучания.

Все вызывные панели JSB оснащаются встроенным реле управления электромагнитным и электромеханическим замком. А наличие дополнительного светового и звукового оповещения в момент дистанционного открытия замка, позволяет избежать повторных 'ложных' вызовов, показывая посетителю, что дверь открыта.

Все вызывные видеопанели JSB обладают широким диапазоном рабочих температур: от -30°C до +50°C, что позволяет использовать их в действительно сложных климатических условиях, а наряду с современным, стильным дизайном и антивандальным исполнением - делает вызывные панели JSB действительно универсальными устройствами, способными на высоком уровне удовлетворить потребности самого искушенного пользователя.

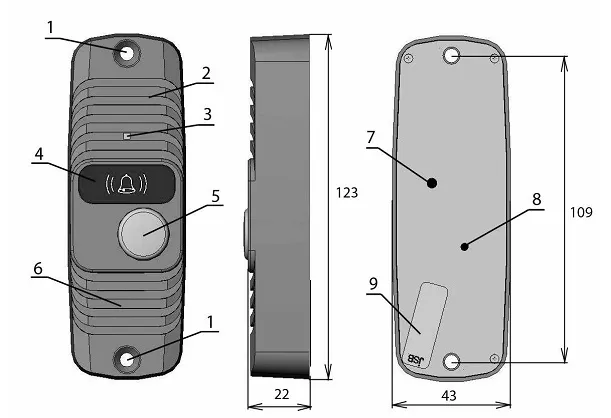

Назначение основных узлов панели:

1. Места крепления панели (закрываются заглушками)
2. Зона микрофона со скрытой прорезью
3. Видеокамера
4. Защитный фильтр инфракрасной подсветки
5. Кнопка вызова
6. Зона динамика со скрытыми прорезями
7. 4-х жильный провод подключения к монитору
8. 2-х жильный провод подключения к замку
9. Гарантийная пломба

Техническая документация JSB-Systems JSB-V05M PAL(серебро) 600 твл

Руководство пользователя JSB-Systems JSB-V05M PAL(серебро) 600 твл
Шаблон для установки вызывной панели JSB-V05M

• Единица измерения: 1 шт
• Габариты (мм): 40x120x21
• Масса (кг): 0.20

• Тип оборудования: вызывная панель видеодомофона
• Производитель: JSB
• Исполнение: антивандальное исполнение
• Тип крепления: накладное или врезное крепление
• Количество абонентов: один абонент
• Аудиоканал: на базе аудиопроцессора
• Встроенный видеомодуль: цветной, PAL
• Разрешение: 600 ТВЛ
• Угол обзора: ~ 70° по горизонтали
• Модуль ИК-подсветки: есть, встроенный
• Подсветка кнопки вызова: подсветка отсутствует
• Управление замком: встроенное реле
• Индикация открывания замка: световая и звуковая индикация
• Напряжение питания: 12В от монитора видеодомофона
• Диапазон рабочих температур: -30°C...+50°C
• Цвет: Серебро
• Габаритные размеры: 40х120х21мм
